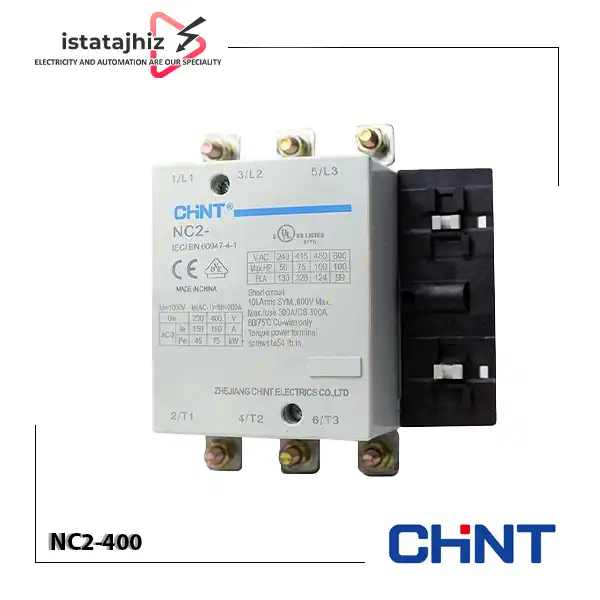

کنتاکتور 400 آمپر CHINT مدل NC2-400 یکی از تجهیزات کلیدزنی مدارهای قدرت در سیستم‌های برق صنعتی است که برای قطع و وصل از راه دور مدارهای الکتریکی و کنترل بارهای پرقدرت، به‌ویژه موتورهای سه‌فاز، مورد استفاده قرار می‌گیرد. این کنتاکتور از سری NC2 برند CHINT بوده و با ظرفیت جریان نامی ۴۰۰ آمپر در رده کاری AC-3، برای استفاده در تابلوهای برق صنعتی و مدارهای فرمان و قدرت طراحی شده است.
در انتخاب کنتاکتور برای موتورهای الکتریکی، صرفاً توجه به عدد جریان درج‌شده روی محصول کافی نیست؛ زیرا ظرفیت قطع و وصل کنتاکتور به نوع بار و رده کاری آن وابسته است. بر همین اساس، کنتاکتور NC2-400 در رده AC-3 جریان نامی ۴۰۰ آمپر و در رده AC-1 جریان حرارتی قراردادی ۴۵۰ آمپر دارد. همچنین ظرفیت آن در رده AC-4 برابر با ۳۰۳ آمپر است. این تفاوت‌ها هنگام انتخاب کنتاکتور برای بارهای مقاومتی، موتورهای قفس سنجابی و کاربردهای راه‌اندازی و توقف مکرر اهمیت زیادی دارند.
مشخصات فنی کنتاکتور CHINT NC2-400
کنتاکتور NC2-400 برای کار در شبکه‌های AC با فرکانس ۵۰ یا ۶۰ هرتز طراحی شده و ولتاژ نامی کاری سری NC2 تا ۶۹۰ ولت است. در ولتاژ ۳۸۰/۴۰۰ ولت، این مدل می‌تواند موتور سه‌فاز با توان نامی ۲۰۰ کیلووات را در رده کاری AC-3 کنترل کند.
| مشخصه | مقدار |
|---|---|
| برند | CHINT |
| مدل | NC2-400 |
| جریان نامی AC-3 | 400A |
| جریان حرارتی قراردادی AC-1 | 450A |
| جریان نامی AC-4 | 303A |
| توان موتور در 380/400V | 200kW |
| تعداد پل | 3 پل |
| ولتاژ نامی کاری سری | تا 690V AC |
| فرکانس کاری | 50/60Hz |
| ولتاژهای قابل انتخاب بوبین AC | 110، 127، 220، 230، 380 و 400 ولت |
| استاندارد | IEC/EN 60947-4-1 |
نکته مهم درباره جریان نامی: عدد ۴۰۰ آمپر در مدل NC2-400 مربوط به رده کاری AC-3 است. جریان AC-1 این کنتاکتور ۴۵۰ آمپر و جریان AC-4 آن ۳۰۳ آمپر است؛ بنابراین انتخاب محصول باید بر اساس نوع بار و شرایط واقعی کارکرد انجام شود.
تفاوت رده‌های کاری AC-1، AC-3 و AC-4 در NC2-400
برای انتخاب صحیح کنتاکتور، آشنایی با رده‌های کاری اهمیت زیادی دارد. هر رده، شرایط متفاوتی از قطع و وصل جریان را تعریف می‌کند.
رده کاری AC-1؛ بارهای غیرالقایی یا کم‌القایی
در رده AC-1، کنتاکتور برای بارهایی مانند هیترهای صنعتی و بارهای مقاومتی با ضریب توان مناسب استفاده می‌شود. جریان حرارتی قراردادی NC2-400 در این رده برابر با ۴۵۰ آمپر است.
رده کاری AC-3؛ کنترل موتورهای قفس سنجابی
AC-3 یکی از مهم‌ترین رده‌های کاری برای کنتاکتورهای صنعتی است. این رده برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط کار عادی کاربرد دارد. کنتاکتور NC2-400 در این رده جریان نامی ۴۰۰ آمپر دارد و توان موتور قابل کنترل آن در ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۲۰۰ کیلووات است.
رده کاری AC-4؛ راه‌اندازی و قطع‌و‌وصل سنگین‌تر موتور
در کاربردهایی مانند راه‌اندازی ضربه‌ای، حرکت پله‌ای و ترمز معکوس موتور، شرایط کاری کنتاکتور دشوارتر از حالت معمول AC-3 است. ظرفیت جریان NC2-400 در رده AC-4 برابر با ۳۰۳ آمپر است. در این نوع کاربردها باید تعداد دفعات قطع و وصل و شرایط بهره‌برداری نیز در انتخاب کنتاکتور در نظر گرفته شود.
ساختار و عملکرد کنتاکتور CHINT NC2-400
کنتاکتور NC2-400 از بخش‌های اصلی سیستم مغناطیسی، مجموعه کنتاکت‌ها، سیستم خاموش‌کننده قوس الکتریکی و بدنه تشکیل شده است. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجادشده باعث حرکت بخش متحرک و تغییر وضعیت کنتاکت‌های اصلی می‌شود. در نتیجه، مدار قدرت وصل شده و جریان به مصرف‌کننده منتقل می‌شود.
با قطع ولتاژ بوبین، نیروی مغناطیسی از بین می‌رود و کنتاکت‌ها به وضعیت اولیه بازمی‌گردند. این عملکرد امکان کنترل مدارهای قدرت از طریق مدار فرمان را فراهم می‌کند؛ به همین دلیل کنتاکتور در تابلوهای برق صنعتی، مدارهای راه‌اندازی موتور و سیستم‌های اتوماسیون کاربرد گسترده‌ای دارد.
در طراحی سری NC2 از ساختار کنتاکت با عملکرد مستقیم و نقاط قطع دوگانه استفاده شده است. همچنین بوبین و مجموعه متحرک به‌گونه‌ای طراحی شده‌اند که برای سرویس و نگهداری، امکان جداسازی و نصب مجدد آن‌ها وجود داشته باشد.
کاربردهای کنتاکتور 400 آمپر CHINT مدل NC2-400
به دلیل ظرفیت جریان بالا و توانایی کنترل موتورهای سه‌فاز پرقدرت، این کنتاکتور در بسیاری از تأسیسات و مجموعه‌های صنعتی قابل استفاده است. مهم‌ترین کاربردهای آن عبارت‌اند از:
- تابلوهای برق صنعتی: برای کنترل و قطع‌و‌وصل مدارهای قدرت در خطوط تولید و تأسیسات.
- راه‌اندازی موتورهای سه‌فاز: برای کنترل موتورهای قفس سنجابی با توان متناسب با ظرفیت AC-3 کنتاکتور.
- سیستم‌های پمپاژ صنعتی: در مدار فرمان و قدرت پمپ‌های بزرگ، با در نظر گرفتن جریان راه‌اندازی موتور.
- تجهیزات تهویه و سرمایش صنعتی: برای کنترل کمپرسورها و موتورهای الکتریکی متناسب با مشخصات کنتاکتور.
- ماشین‌آلات و خطوط تولید: برای کنترل الکتریکی موتورهای مورد استفاده در تجهیزات صنعتی.
- سیستم‌های انتقال مواد: در مدارهای قدرت نوار نقاله‌ها و تجهیزات جابه‌جایی مواد.
- مدارهای فرمان و اتوماسیون: برای اجرای فرمان‌های قطع و وصل از طریق رله‌ها، کنترلرها و سایر تجهیزات فرمان.
تجهیزات جانبی و قابلیت‌های تکمیلی NC2-400
برای افزایش قابلیت‌های کنترلی و هماهنگ‌سازی کنتاکتور با مدار فرمان، امکان استفاده از تجهیزات جانبی متناسب با سری NC2 وجود دارد.
کنتاکت کمکی F4
کنتاکت‌های کمکی برای ارسال وضعیت کنتاکتور به مدار فرمان، ایجاد اینترلاک الکتریکی و اجرای منطق کنترلی استفاده می‌شوند. سری F4 در ترکیب‌های مختلفی از کنتاکت‌های باز و بسته ارائه شده است؛ انتخاب مدل مناسب به تعداد کنتاکت‌های مورد نیاز در مدار بستگی دارد.
ماژول تأخیر زمانی F5
ماژول‌های F5 برای ایجاد تأخیر در وصل یا قطع کنتاکتور کاربرد دارند. بازه‌های زمانی معرفی‌شده در کاتالوگ شامل ۰٫۱ تا ۳ ثانیه، ۰٫۱ تا ۳۰ ثانیه و ۱۰ تا ۱۸۰ ثانیه است. این قابلیت در مدارهایی که ترتیب زمانی عملکرد تجهیزات اهمیت دارد، مورد استفاده قرار می‌گیرد.
اینترلاک مکانیکی
در مدارهایی که از دو یا چند کنتاکتور برای اجرای عملکردهای متقابل استفاده می‌شود، اینترلاک مکانیکی می‌تواند مانع وصل هم‌زمان کنتاکتورهای متقابل شود. سری NC2 امکان استفاده از اینترلاک مکانیکی در آرایش افقی و عمودی را فراهم می‌کند؛ البته نوع و سازگاری قطعه جانبی باید پیش از سفارش بررسی شود.
نکات مهم در نصب و انتخاب کنتاکتور NC2-400
پیش از خرید و نصب کنتاکتور ۴۰۰ آمپر CHINT، لازم است چند مورد فنی بررسی شود تا محصول با شرایط واقعی مدار هماهنگ باشد.
- بررسی جریان موتور: جریان نامی موتور و شرایط راه‌اندازی باید با ظرفیت AC-3 کنتاکتور مطابقت داشته باشد.
- انتخاب ولتاژ بوبین: ولتاژ مدار فرمان باید با ولتاژ بوبین انتخابی هماهنگ باشد. ولتاژ بوبین در این سری قابل انتخاب است و نباید صرفاً از روی مدل NC2-400 فرض شود.
- توجه به نوع بار: برای بارهای مقاومتی، موتورهای عادی و کاربردهای قطع‌و‌وصل سنگین، رده کاری مناسب باید جداگانه بررسی شود.
- انتخاب تجهیزات حفاظتی: کنتاکتور به‌تنهایی حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه را تأمین نمی‌کند. استفاده از رله اضافه‌بار حرارتی و تجهیزات حفاظتی مناسب ضروری است.
- بررسی سطح مقطع کابل: سطح مقطع هادی و روش اتصال باید با جریان مدار و مشخصات ترمینال هماهنگ باشد.
- رعایت شرایط نصب: طبق کاتالوگ، دمای محیط کاری سری از ۵- تا ۴۰+ درجه سانتی‌گراد و ارتفاع نصب تا ۲۰۰۰ متر در نظر گرفته شده است. انحراف صفحه نصب از وضعیت عمودی نیز نباید بیش از ۵ درجه باشد.
قیمت و خرید کنتاکتور 400 آمپر CHINT مدل NC2-400
برای خرید کنتاکتور 400 آمپر CHINT مدل NC2-400، علاوه بر قیمت محصول، باید به مشخصات فنی، ولتاژ بوبین، تعداد پل‌ها و تجهیزات جانبی مورد نیاز توجه کنید. انتخاب صحیح کنتاکتور متناسب با جریان موتور، نوع بار و شرایط کاری، از بروز مشکلاتی مانند استهلاک زودهنگام کنتاکت‌ها و عملکرد نامناسب مدار جلوگیری می‌کند.
فروشگاه ایستا تجهیز امکان استعلام قیمت و دریافت مشاوره فنی برای انتخاب کنتاکتورهای صنعتی CHINT را فراهم کرده است. برای اطلاع از قیمت روز و بررسی موجودی کنتاکتور NC2-400 می‌توانید با کارشناسان فروش تماس بگیرید.
- آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد ۶۲
- شماره‌های تماس: 09028137383 | 02133988303 | 02133988304
- ظرفیت مناسب برای کنترل موتورهای سه‌فاز پرقدرت
- توان نامی ۲۰۰ کیلووات در رده AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت
- امکان انتخاب ولتاژهای مختلف بوبین متناسب با مدار فرمان
- قابلیت استفاده از تجهیزات جانبی برای توسعه مدار کنترل
- طراحی صنعتی مناسب برای نصب در تابلوهای برق قدرت
- ابعاد و وزن بیشتر نسبت به کنتاکتورهای جریان پایین‌تر
- نیاز به فضای نصب و تهویه متناسب در تابلو برق
- ضرورت انتخاب دقیق کابل، شینه و اتصالات متناسب با جریان بالا
- نیاز به تجهیزات حفاظتی مکمل برای حفاظت کامل مدار
- مناسب نبودن ظرفیت ۴۰۰ آمپر AC-3 برای تمام کاربردها؛ در بارهای سنگین AC-4 باید ظرفیت ۳۰۳ آمپر ملاک بررسی قرار گیرد
