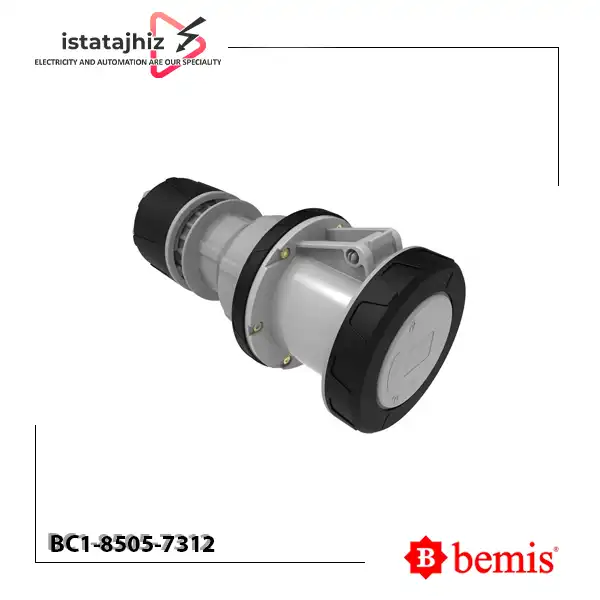

کانکتور سیار 160 آمپر BC1-8505-7312 Bemis

کانکتور سیار Bemis BC1-8505-7312 یک تجهیز اتصال برق صنعتی از سری CEE Norm است که برای اتصال کابل‌های برق و تجهیزات سه‌فاز با جریان نامی 160 آمپر استفاده می‌شود. این محصول از نوع Connector Socket بوده و برای اتصال به پلاگ صنعتی سازگار طراحی شده است.

این کانکتور دارای 5 پین با آرایش 3P+E+N است؛ یعنی سه فاز، یک اتصال ارت و یک اتصال نول را در اختیار قرار می‌دهد. ولتاژ کاری اعلام‌شده برای این مدل 380 تا 450 ولت و فرکانس آن 50/60 هرتز است.

کانکتور BC1-8505-7312 دارای درجه حفاظت IP67 و موقعیت ساعت 7h است. این مشخصات هنگام انتخاب پلاگ مکمل اهمیت دارند و باید با مشخصات اتصال مقابل مطابقت داشته باشند.

بدنه این محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده است. طبق کاتالوگ سری CEE Norm بمیس، کنتاکت‌های این سری دارای پوشش نقره هستند. این محصول ساخت کشور ترکیه و متعلق به برند Bemis است.

مشخصات فنی کانکتور Bemis BC1-8505-7312

• برند :Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8505-7312
• سری محصول : CEE Norm
• نوع محصول :Connector Socket
• نوع اتصال : کانکتور سیار صنعتی
• جریان نامی : 160 آمپر
• آرایش قطب‌ها : 3P+E+N
• تعداد پین : 5 پین
• نوع برق : سه‌فاز
• ولتاژ نامی :380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس کنتاکت : نقره‌اندود

ویژگی‌های کانکتور سیار 160 آمپر بمیس

• جریان نامی 160 آمپر
• دارای 5 پین با آرایش 3P+E+N
• مناسب برای سیستم‌های سه‌فاز دارای نول و ارت
• درجه حفاظت IP67
• موقعیت ساعت 7h
• بدنه ساخته‌شده از پلی‌آمید 6
• کنتاکت‌های نقره‌اندود در سری CEE Norm
• مناسب برای اتصال تجهیزات صنعتی پرجریان
• تولید برند Bemis در کشور ترکیه

درجه حفاظت IP67 در کانکتور بمیس BC1-8505-7312

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

بنابراین کانکتور BC1-8505-7312 برای محیط‌های صنعتی و کارگاهی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. بااین‌حال، حفظ این سطح حفاظت به نصب صحیح، مونتاژ مناسب و رعایت دستورالعمل سازنده وابسته است.

IP67 به معنای مقاومت نامحدود در برابر آب نیست؛ عمق و مدت مجاز غوطه‌وری باید طبق مستندات سازنده بررسی شود.

کاربردهای کانکتور Bemis BC1-8505-7312

کانکتور سیار 160 آمپر بمیس در کاربردهای مختلف برق صنعتی قابل استفاده است، از جمله:

1. ماشین‌آلات و تجهیزات سه‌فاز پرجریان
2. خطوط تولید و تجهیزات کارخانه‌ای
3. سیستم‌های توزیع برق صنعتی
4. تجهیزات دارای مدار نول و ارت
5. کارگاه‌ها و محیط‌های صنعتی
6. اتصالات برق صنعتی با نیاز به درجه حفاظت IP67
7. سیستم‌های اتصال کابل به تجهیزات دارای پلاگ پنج‌پین سازگار

راهنمای استفاده و اتصال کانکتور BC1-8505-7312

برای نصب و استفاده ایمن از این کانکتور، مدار باید کاملاً از منبع برق جدا باشد و عملیات اتصال توسط فرد متخصص انجام شود.

• از قطع کامل برق و ایمن بودن مدار اطمینان حاصل کنید.
• کابل مناسب با جریان نامی و شرایط کاربرد را انتخاب کنید.
• سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N شناسایی کنید.
• اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
• اتصال ارت و نول و محکم بودن اتصالات را بررسی کنید.
• بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.

پیش از برق‌دار کردن مدار، سازگاری کانکتور با پلاگ مقابل را از نظر جریان، ولتاژ، تعداد پین‌ها و موقعیت ساعت بررسی کنید.

نکته: سطح مقطع مجاز کابل، گشتاور اتصالات و جزئیات ترمینال در اطلاعات بررسی‌شده مشخص نشده است؛ برای تعیین این مقادیر باید به مستندات فنی سازنده مراجعه شود.

قیمت کانکتور Bemis BC1-8505-7312

قیمت کانکتور Bemis BC1-8505-7312 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی و موجودی این محصولات ، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید کانکتور Bemis BC1-8505-7312 از ایستاتجهیز

برای خرید کانکتور سیار 160 آمپر سه‌فاز پنج پین بمیس BC1-8505-7312 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در کانکتور بمیس

موقعیت ساعت یکی از مشخصات مهم در اتصالات صنعتی CEE Norm است و در سازگاری مکانیکی کانکتور و پلاگ مقابل نقش دارد.

مدل BC1-8505-7312 دارای موقعیت ساعت 7h است؛ بنابراین موقعیت ساعت، تعداد پین‌ها و آرایش قطب‌ها باید با تجهیز مقابل مطابقت داشته باشند. انتخاب صرفاً بر اساس جریان نامی و ولتاژ کافی نیست.

تفاوت کانکتور سیار با سوکت تابلویی

کانکتور BC1-8505-7312 از نوع Connector Socket است و برای اتصال سیار کابل به پلاگ سازگار استفاده می‌شود. در مقابل، سوکت‌های تابلویی برای نصب روی پنل یا بدنه تجهیزات طراحی می‌شوند.

انتخاب بین این دو نوع باید بر اساس ساختار اتصال، محل نصب و نحوه استفاده از تجهیز انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E+N در این مدل شامل سه فاز، یک ارت و یک نول است و به همین دلیل کانکتور دارای پنج پین است.

در مقابل، آرایش 3P+E شامل سه فاز و یک ارت بوده و معمولاً در تجهیزات چهارپین استفاده می‌شود. انتخاب میان این دو ساختار باید بر اساس نیاز مدار به نول و نوع پلاگ مقابل انجام شود.

نتیجه‌گیری

کانکتور سیار Bemis BC1-8505-7312 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، پنج پین و با آرایش 3P+E+N است که برای ولتاژ اعلام‌شده 380 تا 450 ولت و فرکانس 50/60 هرتز طراحی شده است.

درجه حفاظت IP67، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و کنتاکت‌های نقره‌اندود در سری CEE Norm از مشخصات مهم این محصول هستند.
