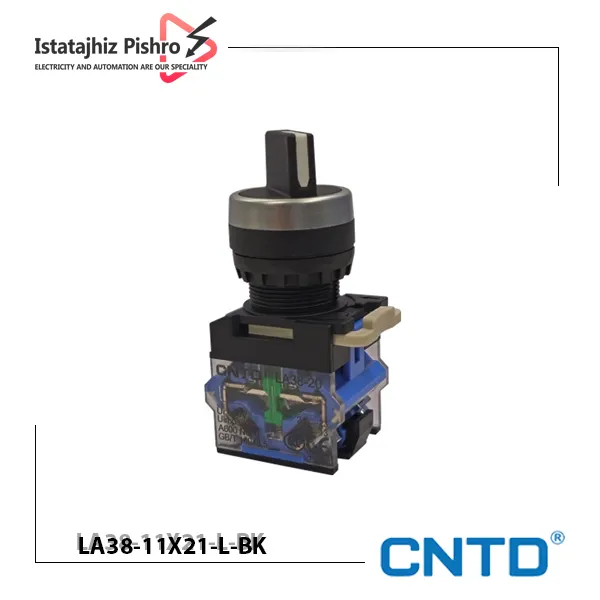

کلید فرمان سلکتوری CNTD مدل LA38-11X21-L-BK یک راهحل استاندارد، اقتصادی و بسیار پرکاربرد برای کنترل مدارهای فرمان در تابلوهای برق و ماشینآلات صنعتی است. این محصول یک سلکتور سه حالته با عملکرد ثابت (Maintained) است که به اپراتور اجازه میدهد بین سه وضعیت مجزا (مانند حالت دستی، خاموش، و اتوماتیک) انتخاب کند و کلید در همان وضعیت باقی بماند. دستگیره بلند (Long Handle) این مدل، کاربری آن را، به خصوص هنگام استفاده با دستکشهای صنعتی، آسانتر میکند. این سلکتور با قطر نصب استاندارد Ø22 میلیمتر، به راحتی بر روی انواع پنلها و تابلوها نصب شده و به دلیل ساختار ماژولار، میتوان انواع بلوکهای کنتاکت (NO یا NC) را بر اساس نیاز مدار به آن اضافه کرد.
مشخصات فنی
- کد فنی محصول: LA38-11X21-L-BK
- برند: CNTD (چینت)
- سری: LA38
- نوع کلید: سلکتور سوئیچ سه حالته ثابت (3 Position Maintained Selector Switch)
- قطر نصب پنل: Ø22 mm
- نوع دستگیره: بلند (Long Handle)
- رنگ دستگیره: مشکی (Black)
- بلوک کنتاکت: به صورت پیشفرض ندارد و باید جداگانه تهیه شود.
- کنتاکتهای سازگار: ZB2-BE101 (1NO – سبز), ZB2-BE102 (1NC – قرمز)
- جریان و ولتاژ نامی (با کنتاکت): معمولاً 10 آمپر در 400 ولت AC (بسته به کنتاکت انتخابی)
- درجه حفاظت (IP): IP40
- دمای کاری: 25- الی 70+ درجه سانتیگراد
- استانداردها: IEC/EN 60947-5-1
مزایا و ویژگی ها
- کاربری آسان: دستگیره بلند این سلکتور، چرخش و انتخاب وضعیت را بسیار راحت میکند.
- اقتصادی و در دسترس: سری LA38 به دلیل قیمت بسیار رقابتی و موجودی گسترده، یکی از محبوبترین گزینهها برای تابلو سازان است.
- انعطافپذیری بالا: ساختار ماژولار به شما اجازه میدهد تا هر ترکیبی از کنتاکتهای نرمال باز (NO) و نرمال بسته (NC) را به آن متصل کنید.
- نصب استاندارد: قطر نصب Ø22 میلیمتر، آن را با تمام تابلوهای استاندارد سازگار میکند.
- عملکرد قابل اعتماد: مکانیزم عملکرد ثابت، وضعیت انتخابی را به طور پایدار حفظ کرده و از تغییرات ناخواسته جلوگیری میکند.
راهنمای خرید
مهمترین نکته هنگام خرید کلید فرمان LA38-11X21-L-BK، توجه به این موضوع است که بلوکهای کنتاکت باید به صورت جداگانه خریداری شوند.
بر اساس نیاز خود، ترکیب مورد نظر را انتخاب کنید:
- برای کنترل ON/OFF ساده: یک بلوک کنتاکت 1NO (مدل ZB2-BE101) کافی است.
- برای مدار چپگرد/راستگرد یا دستی/اتوماتیک: معمولاً به دو بلوک کنتاکت 2NO نیاز است.
- برای مدارهای فرمان پیچیدهتر: میتوانید تا چندین بلوک کنتاکت را روی هم نصب کنید.
- برای دریافت مشاوره در خصوص انتخاب کنتاکت مناسب، با بخش فنی ایستاتجهیز در تماس باشید.
قیمت
قیمت کلید صنعتی این محصول بسیار رقابتی بوده و از دو بخش تشکیل میشود: قیمت پایه سلکتور و قیمت بلوکهای کنتاکت انتخابی شما. به همین دلیل، قیمت نهایی بر اساس پیکربندی مورد نیاز شما متغیر خواهد بود. برای دریافت قیمت دقیق و بهروز، لطفاً با واحد فروش تماس حاصل فرمایید.
ارسال تجهیزات به سراسر کشورراههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
کاربردها
کاربرد اصلی و کلاسیک این سلکتور در مدارهای دستی-خاموش-اتوماتیک (Hand-Off-Auto یا H-O-A) است:
- کنترل پمپها، فنها و بوستر پمپها: انتخاب بین حالت کارکرد دستی، خاموش کامل یا کنترل اتوماتیک توسط PLC یا فلوتر.
- کنترل جهت حرکت موتور: برای مدارهای چپگرد-خاموش-راستگرد (Forward-Off-Reverse).
- انتخاب منبع تغذیه: سوئیچ بین دو منبع ورودی مختلف با یک حالت خاموش در وسط.
- پنلهای کنترل ماشینآلات: برای انتخاب بین مدهای مختلف کاری دستگاه.
نحوه نصب
- یک سوراخ به قطر Ø22 میلیمتر روی درب تابلو یا پنل ایجاد کنید.
- بدنه اصلی سلکتور را از بیرون وارد کرده و با واشر و مهره از داخل محکم کنید.
- پایه نگهدارنده کنتاکت (Adapter) را از پشت به سلکتور متصل کنید.
- بلوک یا بلوکهای کنتاکت مورد نظر (مثلاً ZB2-BE101) را روی پایه با یک کلیک ساده جا بزنید.
- سیمهای مدار فرمان را به ترمینالهای پیچی کنتاکتها متصل کرده و از صحت عملکرد در هر سه حالت اطمینان حاصل کنید.
- مناسب برای فرماندهی دو حالته
- طراحی ساده و کاربردی در تابلو برق
- نصب آسان روی پنل
- مناسب برای مدارهای فرمان و سیگنال
- برای بارهای قدرت مناسب نیست
- در استفاده مداوم، قطعات مکانیکی مستهلک میشوند
- باید با کنتاکت و ولتاژ مدار هماهنگ انتخاب شود
