کلید فیوز 160 آمپر باسباری Wöhner آلمان

کلید فیوز 160 آمپر Wöhner یک تجهیز حفاظتی و قطع‌ و‌ وصل برای مدارهای قدرت است که با استفاده از فیوزهای NH، امکان حفاظت مدار در برابر جریان‌ های خطا و همچنین جداسازی مدار را فراهم می‌کند. این تجهیز در تابلوهای برق صنعتی، تابلوهای توزیع و سیستم‌ های توزیع انرژی که به حفاظت فیوزی با ظرفیت 160 آمپر نیاز دارند، مورد استفاده قرار می‌ گیرد.

مدل‌ های 160 آمپر Wöhner در خانواده NH Fuse Switch-Disconnectors با سایز NH00 عرضه می‌ شوند و بسته به مدل، برای نصب روی سیستم باسبار و کاربردهای مختلف تابلو برق طراحی شده‌ اند. برخی مدل‌ ها نیز به فناوری CrossLink® مجهز هستند که نصب و اتصال تجهیز روی سیستم باسبار را ساده‌ تر می‌ کند.

کلید فیوز وهنر 160A چه کاری انجام می‌ دهد؟

ساختار این تجهیز بر پایه ترکیب کلید قطع‌ و‌ وصل و فیوز NH است. فیوز NH وظیفه حفاظت مدار در برابر جریان خطا را بر عهده دارد و مکانیزم کلید فیوز امکان قطع مدار را فراهم می‌کند.

به همین دلیل، کلید فیوز 160 آمپر را می‌توان در بخش‌هایی از تابلو که حفاظت یک فیدر یا خروجی با جریان نامی 160 آمپر مورد نیاز است، به کار برد.

نکته مهم این است که 160 آمپر بودن کلید به‌ تنهایی به معنی انتخاب فیوز 160 آمپر برای هر پروژه نیست. جریان نامی فیوز باید بر اساس جریان مصرف‌کننده، ظرفیت کابل، شرایط نصب، جریان راه‌اندازی و الزامات حفاظتی مدار انتخاب شود.

کاربرد کلید فیوز 160A Wöhner در تابلو برق

این تجهیز یک فیوز و تجهیز حفاظتی است که برای پروژه‌ هایی مناسب است که در آن‌ها حفاظت فیوزی و امکان قطع مدار در یک تجهیز واحد مورد نیاز است.

کاربردهای رایج آن عبارت‌اند از:

• تابلوهای توزیع برق صنعتی
• فیدرهای خروجی تابلوهای قدرت
• تابلوهای توزیع ماشین‌ آلات
• سیستم‌ های توزیع انرژی روی باسبار
• حفاظت فیدرها و مدارهای قدرت
• تابلوهای صنعتی با سیستم باسبار Wöhner
• مدارهایی که حفاظت با فیوزهای NH مورد نیاز است

در انتخاب نهایی باید علاوه بر جریان 160 آمپر، ولتاژ کاری، نوع بار، جریان اتصال کوتاه، نوع فیوز و نحوه نصب تجهیز نیز بررسی شود.

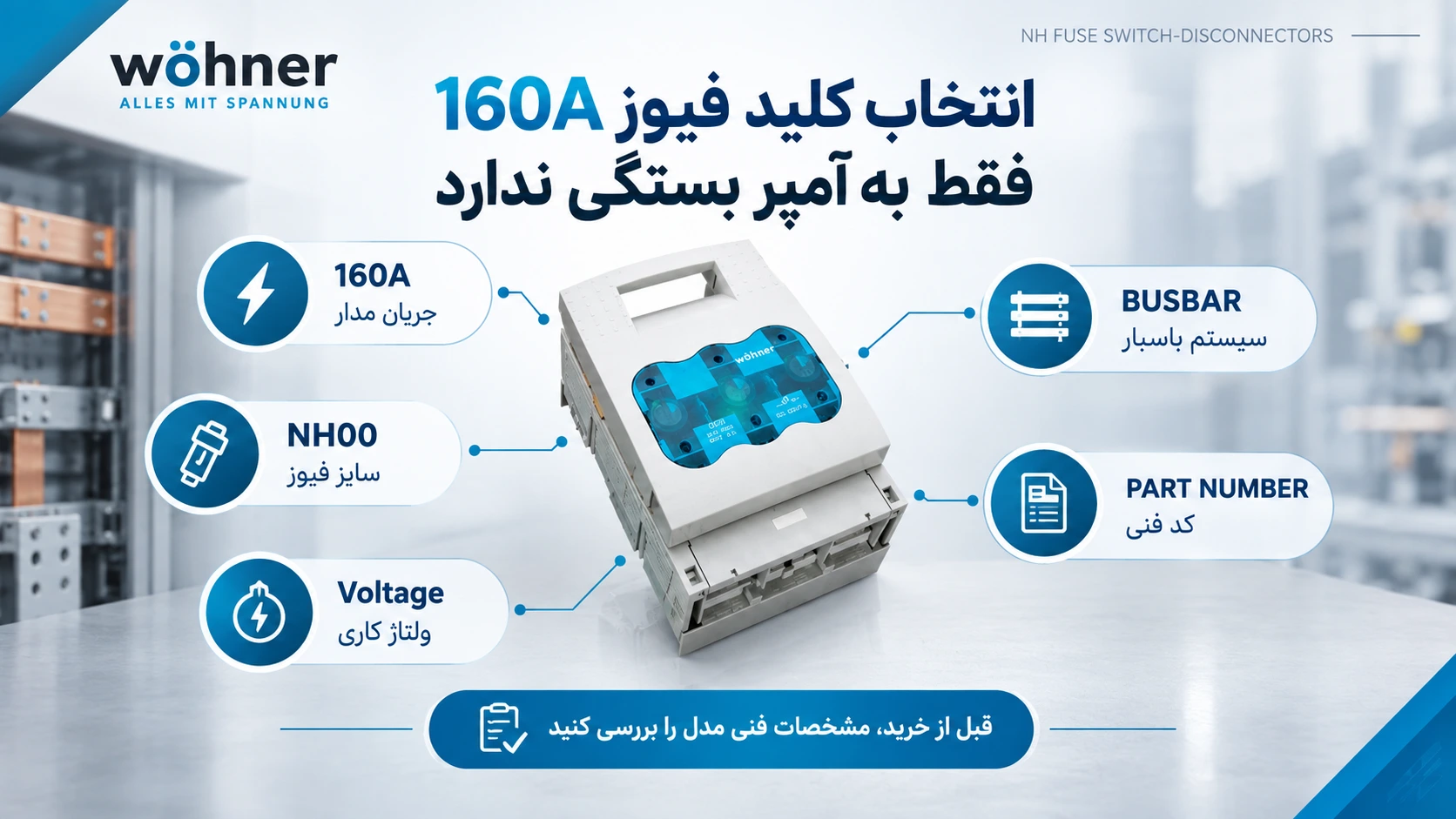

چرا انتخاب سایز NH00 مهم است؟

کلید فیوز 160 آمپر Wöhner از این خانواده برای فیوزهای NH 000 و NH 00 طراحی شده است. بنابراین هنگام خرید نباید فقط به عدد 160A توجه کرد.

باید بررسی شود:

جریان مدار → نوع و سایز فیوز → ظرفیت کلید فیوز → ولتاژ کاری → شرایط نصب

استفاده از فیوزی که از نظر سایز یا مشخصات الکتریکی با تجهیز مطابقت ندارد، انتخاب مناسبی برای مدار قدرت نخواهد بود. وهنر نیز استفاده از فیوزهای مطابق با IEC/HD 60269-2 را برای این خانواده مشخص کرده است.

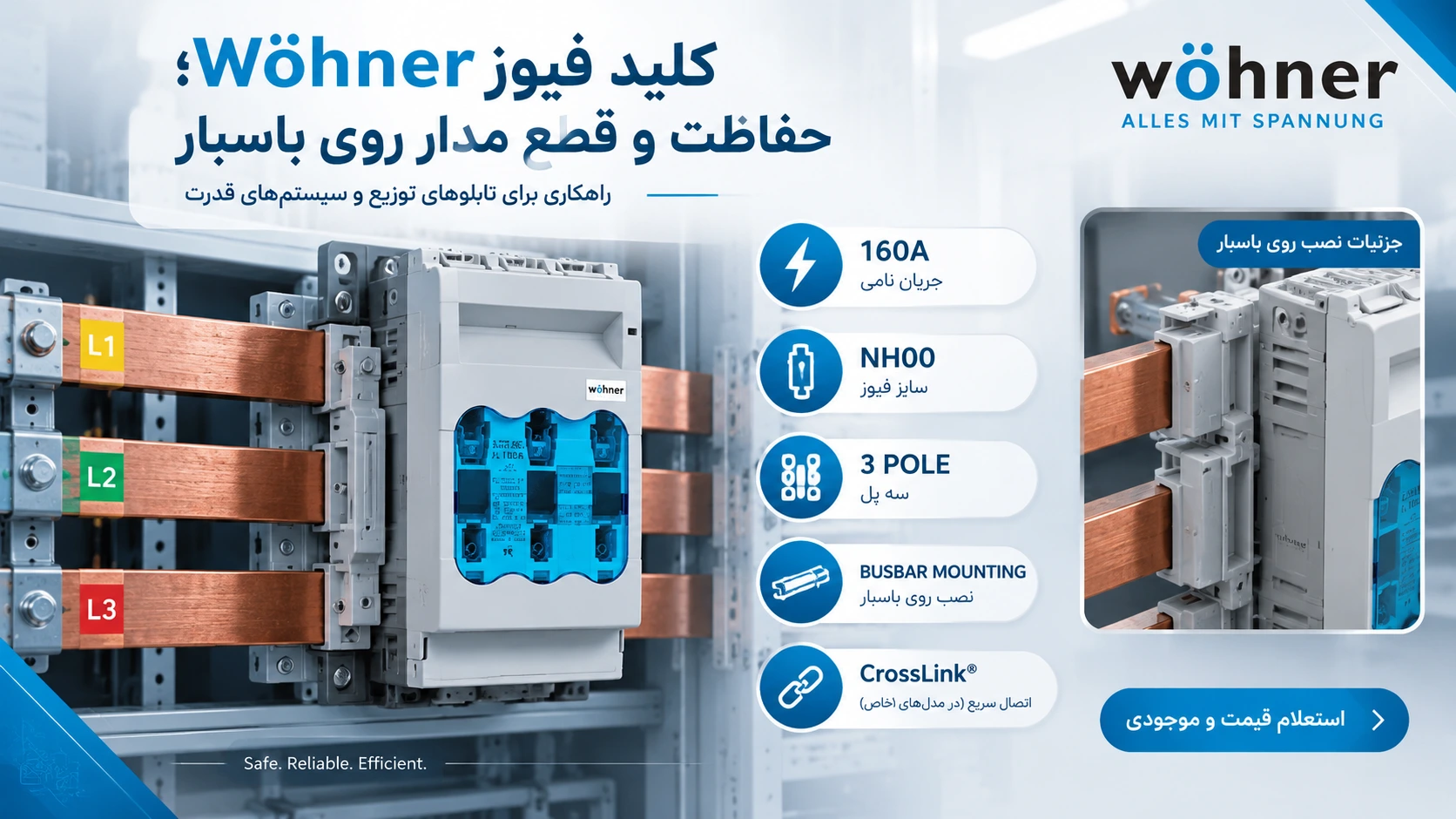

قابلیت نصب روی سیستم باسبار

یکی از مزیت‌ های مهم کلید فیوزهای Wöhner، طراحی آن‌ ها برای استفاده در سیستم‌ های باسبار است.

در مدل‌ های QUADRON 60Classic، تجهیز می‌تواند روی سیستم‌ های باسبار با فاصله و ابعاد مشخص نصب شود. در مدل‌ های مجهز به CrossLink®، اتصال به آداپتور باسبار با مکانیزم اتصال سریع انجام می‌شود و امکان تغییر جهت اتصال بالا و پایین نیز در مشخصات محصول دیده می‌ شود.

این ویژگی برای تابلوسازانی که از سیستم باسبار مدولار استفاده می‌ کنند، اهمیت ویژه‌ ای دارد؛ زیرا علاوه بر کاهش زمان نصب، به نظم و یکپارچگی بیشتر ساختار تابلو کمک می‌ کند.

انتخاب کلید فیوز 160 آمپر Wöhner برای پروژه

برای انتخاب صحیح، این موارد را قبل از خرید بررسی کنید:

1. جریان مدار

اگر جریان طراحی مدار در محدوده کاربرد تجهیز قرار دارد، می‌توان گزینه 160A را بررسی کرد.

2. نوع فیوز

این خانواده برای فیوزهای NH با سایز NH 000 / NH 00 طراحی شده است.

3. ولتاژ کاری

ولتاژ شبکه باید با ولتاژ مجاز کلید فیوز و فیوز مورد استفاده مطابقت داشته باشد.

4. نوع باسبار

ابعاد باسبار، ضخامت باسبار و فاصله مراکز باسبار باید با مدل انتخاب‌شده مطابقت داشته باشد.

5. نوع اتصال

بسته به مدل، تجهیز می‌تواند با ترمینال پیچی یا انواع دیگر اتصال عرضه شود؛ بنابراین Part Number هنگام خرید اهمیت زیادی دارد.

6. شرایط اتصال کابل

در مدل‌های دارای اتصال پیچی M8، گشتاور سفت‌کردن اتصال نیز باید مطابق دستورالعمل سازنده رعایت شود. برای نمونه، در یکی از مدل‌های 160A با اتصال M8، Wöhner گشتاور 8 تا 10 نیوتن‌متر را مشخص کرده است.

تفاوت کلید فیوز 160 آمپر با کلید ایزولاتور

کلید فیوز و کلید ایزولاتور عملکرد یکسانی ندارند.

کلید فیوز:
هم امکان قطع مدار را فراهم می‌ کند و هم با استفاده از فیوز، حفاظت مدار در برابر جریان خطا را بر عهده دارد.

کلید ایزولاتور:
برای جداسازی و قطع مدار استفاده می‌ شود و به‌ خودی‌ خود جایگزین حفاظت اضافه‌جریان توسط فیوز نمی‌ شود.

بنابراین اگر پروژه به حفاظت فیوزی + قابلیت قطع مدار نیاز داشته باشد، کلید فیوز NH می‌ تواند گزینه مناسبی باشد؛ البته انتخاب نهایی باید بر اساس طراحی حفاظتی مدار انجام شود.

نکات مهم نصب و بهره‌برداری

برای نصب کلید فیوز 160 آمپر Wöhner در تابلو برق، موارد زیر اهمیت دارد:

• سایز فیوز NH قبل از نصب بررسی شود.
• جریان نامی فیوز با طراحی مدار هماهنگ باشد.
• ظرفیت قطع فیوز با سطح اتصال کوتاه احتمالی شبکه مطابقت داشته باشد.
• ابعاد و ضخامت باسبار با مدل انتخابی تطبیق داده شود.
• اتصالات قدرت با گشتاور مشخص‌شده توسط سازنده سفت شوند.
• در صورت استفاده از هادی آلومینیومی، دستورالعمل سازنده برای اتصال و نگهداری رعایت شود.
• فاصله‌های لازم از قطعات فلزی زمین‌شده در نصب رعایت شود.
• هنگام کار روی تجهیز، الزامات ایمنی و دستورالعمل‌های مربوط به قطع و ایزوله‌کردن مدار رعایت شود.

خرید کلید فیوز 160 آمپر Wöhner

اگر برای تابلو برق صنعتی خود به کلید فیوز NH00 سه‌پل 160 آمپر Wöhner نیاز دارید، قبل از ثبت سفارش بهتر است علاوه بر جریان نامی، Part Number، نوع ترمینال، نحوه نصب، سیستم باسبار و وجود یا عدم وجود تجهیزات جانبی مانند Fuse Monitoring بررسی شود.

چون Wöhner چند مدل مختلف 160A با ساختار و امکانات متفاوت ارائه می‌کند، اعلام کد فنی دقیق محصول هنگام استعلام، از انتخاب اشتباه جلوگیری می‌کند. برای مثال، در خانواده QUADRON 60Classic مدل‌هایی با ترمینال جعبه‌ای، اتصال M8، قابلیت مانیتورینگ فیوز و نسخه‌های مخصوص سیستم‌های مختلف وجود دارد.

برای استعلام قیمت و موجودی کلید فیوز 160 آمپر Wöhner و بررسی مدل مناسب پروژه، کد فنی مورد نظر و مشخصات تابلو را با کارشناسان ایستاتجهیز بررسی کنید.
