کلید فیوز 160 آمپر ETI

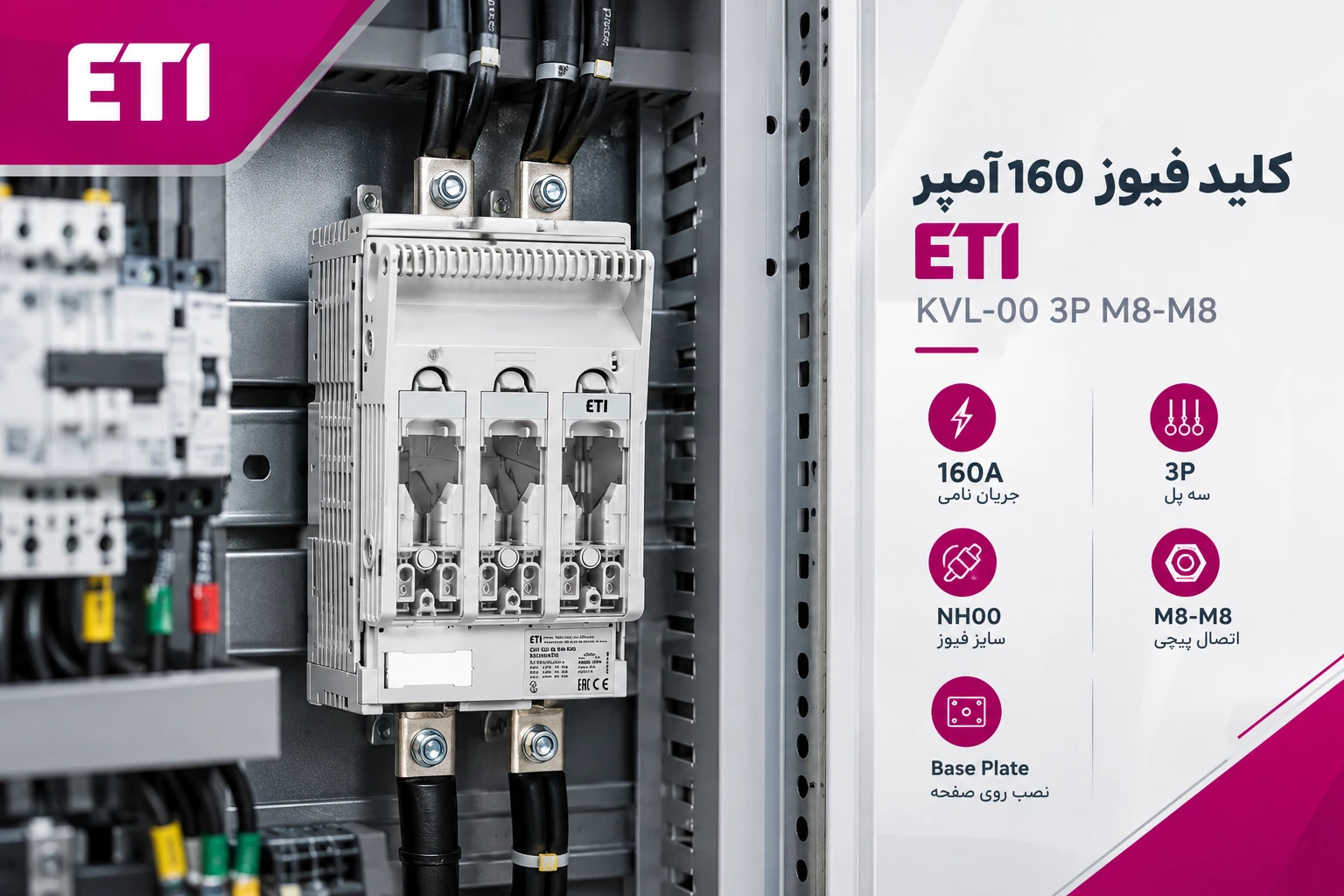

کلید فیوز 160 آمپر ETI مدل KVL-00 3P M8-M8 یک فیوزسوییچ سه‌ پل برای استفاده با فیوزهای NH00 است که برای قطع و وصل و جداسازی مدارهای فشار ضعیف در تابلوهای برق و سیستم‌ های توزیع انرژی مورد استفاده قرار می‌ گیرد.

این مدل با جریان نامی 160A، ساختار سه‌ پل و اتصال پیچی M8-M8، گزینه‌ ای مناسب برای مدارهایی است که به یک تجهیز ترکیبی برای حفاظت توسط فیوز و امکان جداسازی مدار نیاز دارند. مدل KVL-00 3P M8-M8 دارای نصب روی صفحه، دسته روی کاور و قابلیت استفاده به‌ عنوان کلید اصلی و کلید ایمنی است.

نکته مهم: کلید فیوز به‌ تنهایی نقش عنصر حفاظتی در برابر اضافه‌ جریان را ایفا نمی‌ کند؛ حفاظت مدار توسط فیوز NH مناسب انجام می‌ شود. بنابراین انتخاب صحیح نوع و جریان فیوز در کنار کلید فیوز اهمیت اساسی دارد.

کلید فیوز 160 آمپر ETI چه کاربردی دارد؟

کلید فیوزهای سری KVL برای مدارهای فشار ضعیف طراحی شده‌اند و امکان قطع و وصل مدار و جداسازی مسیر جریان را در کنار استفاده از فیوزهای NH فراهم می‌کنند.

مدل KVL-00 3P M8-M8 برای مدارهای سه‌ فاز گزینه‌ای کاربردی است و می‌تواند در تجهیزاتی مانند موارد زیر مورد استفاده قرار گیرد:

• تابلوهای توزیع برق
• تابلوهای صنعتی
• تابلوهای اصلی و فرعی
• مدارهای خروجی تابلو
• سیستم‌ های توزیع انرژی
• تابلوهای ماشین‌ آلات صنعتی
• مدارهای سه‌ فاز فشار ضعیف
• تابلوهای برق کارخانه‌ ها و کارگاه‌ ها
• مدارهایی که حفاظت آن‌ ها توسط فیوزهای NH انجام می‌شود

خود ETI نیز سری KVL را برای کاربردهایی مانند جعبه‌های اتصال، روشنایی عمومی، انشعابات کابل و تابلوهای توزیع و اندازه‌گیری معرفی کرده است.

تفاوت کلید فیوز با پایه فیوز NH چیست؟

این دو تجهیز ممکن است از نظر ظاهری مشابه به نظر برسند، اما عملکرد یکسانی ندارند.

پایه فیوز NH وظیفه نگهداری و اتصال فیوز را بر عهده دارد؛ در حالی که کلید فیوز NH علاوه بر نگهداری فیوز، امکان قطع و وصل و جداسازی مدار را نیز فراهم می‌کند.

در مدل KVL-00، فیوزهای NH00 داخل مکانیزم مربوط به هر پل قرار می‌گیرند و با قرار دادن یا خارج کردن مجموعه، امکان جداسازی مدار فراهم می‌شود.

بنابراین اگر هدف شما صرفاً نصب فیوز نیست و قابلیت قطع مدار برای بهره‌برداری، تعمیرات یا ایزولاسیون اهمیت دارد، کلید فیوز انتخاب کامل‌تری خواهد بود.

چرا سایز NH00 در این مدل اهمیت دارد؟

یکی از مهم‌ترین مواردی که هنگام خرید کلید فیوز باید بررسی شود، سایز فیزیکی فیوز است.

مدل KVL-00 برای Fuse Link های سایز NH00 طراحی شده است. بنابراین نباید صرفاً بر اساس جریان 160 آمپر اقدام به خرید کرد.

برای انتخاب صحیح باید این موارد با یکدیگر تطبیق داده شوند:

جریان مدار → جریان فیوز → سایز فیوز → سایز کلید فیوز

برای مثال، اگر در پروژه شما فیوز NH با سایز دیگری مورد نیاز باشد، مدل KVL-00 انتخاب مناسبی نخواهد بود؛ حتی اگر جریان موردنظر 160 آمپر باشد.

اتصال M8-M8 در کلید فیوز ETI چیست؟

مدل KVL-00 3P M8-M8 از اتصال پیچی استفاده می‌کند.

عبارت M8-M8 به نوع اتصال ترمینال‌ های مدار اصلی مربوط است و هنگام انتخاب و نصب تجهیز باید نوع کابل، ترمینال، شینه و تجهیزات اتصال‌دهنده با آن هماهنگ باشد.

برای تکنسین تابلو، این موضوع اهمیت زیادی دارد؛ زیرا انتخاب نادرست اتصالات یا اجرای نامناسب گشتاور بستن پیچ‌ها می‌تواند باعث افزایش مقاومت اتصال و در نتیجه گرم‌شدن ترمینال و افت عملکرد مدار شود.

بنابراین نصب باید مطابق دستورالعمل سازنده و با رعایت الزامات اجرایی تابلو انجام شود.

آیا کلید فیوز 160 آمپر ETI برای مدار سه‌فاز مناسب است؟

بله. مدل موردنظر دارای 3 پل (3P) است و برای کاربردهای سه‌فاز طراحی شده است.

سه مسیر جریان در این تجهیز به‌صورت مکانیکی با مکانیزم کلید فیوز کنترل می‌شوند و امکان جداسازی مدار سه‌فاز را فراهم می‌کنند.

با این حال، انتخاب نهایی باید بر اساس نقشه تک‌ خطی، سیستم توزیع، نوع بار، جریان طراحی و مشخصات فیوزهای مورد استفاده انجام شود.

هنگام خرید کلید فیوز 160 آمپر ETI به چه نکاتی توجه کنیم؟

قبل از سفارش این مدل، بهتر است موارد زیر را بررسی کنید:

1. جریان نامی

آیا جریان موردنیاز مدار با 160A مطابقت دارد؟

2. سایز فیوز

این مدل برای NH00 طراحی شده است.

3. تعداد پل

مدل موردنظر 3P است.

4. نوع اتصال

اتصال این مدل M8-M8 است.

5. ولتاژ مدار

ولتاژ کاری سیستم باید در محدوده مشخصات تجهیز قرار داشته باشد.

6. نوع بار

نوع بار و شرایط قطع و وصل باید با رده کاری تجهیز مطابقت داشته باشد.

7. فضای نصب

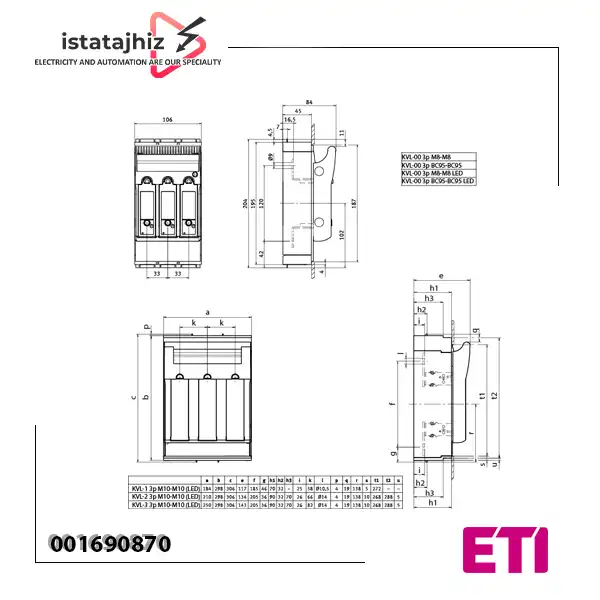

ابعاد تجهیز قبل از طراحی یا نصب داخل تابلو بررسی شود.

8. نوع نصب

این مدل برای Base Plate Mounting طراحی شده است.

کلید فیوز ETI KVL-00 برای چه کسانی مناسب است؟

این محصول می‌تواند برای گروه‌های زیر انتخاب مناسبی باشد:

مهندسان برق
برای طراحی و انتخاب تجهیزات تابلوهای LV و سیستم‌های توزیع.

تکنسین‌های برق و تعمیرات
برای جداسازی و ایزوله‌کردن مدار در زمان سرویس و تعمیرات.

تابلوسازان
برای استفاده در طراحی و مونتاژ تابلوهای توزیع و صنعتی.

پیمانکاران برق
برای اجرای مدارهای توزیع فشار ضعیف.

واحدهای نگهداری و تعمیرات صنعتی
برای تجهیز مدارهایی که نیاز به قابلیت جداسازی و حفاظت با فیوز NH دارند.
