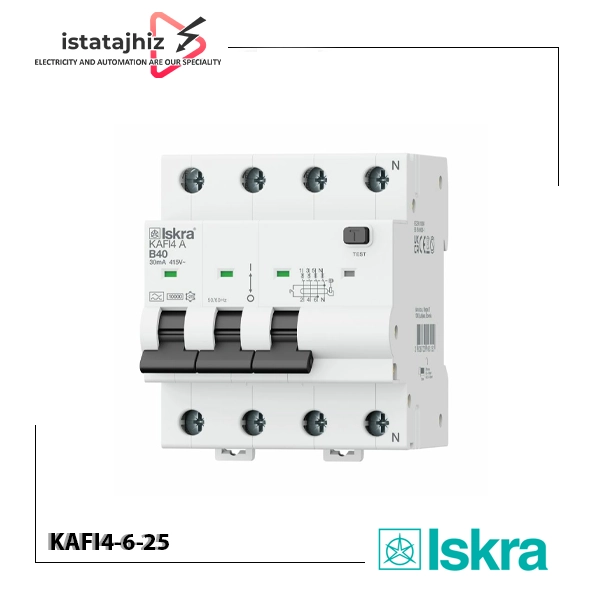

کلید محافظ جان ترکیبی چهار پل 6 تا 25 آمپر ایسکرا

کلید محافظ جان ترکیبی ایسکرا KAFI4 یک تجهیز حفاظتی از نوع RCBO است که حفاظت در برابر جریان نشتی، اضافه‌ بار و اتصال کوتاه را در یک دستگاه ترکیب می‌کند. چهارپل بودن این مدل، آن را برای مدارهای چهار سیمه و تابلوهایی که نیاز به حفاظت و قطع همزمان چهار مسیر دارند، مناسب می‌کند.

مدل‌های موردنظر این صفحه در جریان‌های نامی 6، 10، 16، 20 و 25 آمپر و با مشخصه تریپ B یا C قابل ارائه هستند. همچنین حساسیت جریان نشتی این خانواده فقط به 30mA محدود نمی‌شود و نسخه‌های 300mA نیز وجود دارند. بنابراین هنگام انتخاب KAFI4 باید سه پارامتر را از یکدیگر تفکیک کرد: جریان نامی، منحنی B/C و حساسیت جریان نشتی. کاتالوگ رسمی ایسکرا هر دو گروه 30mA و 300mA را برای KAFI4 ثبت کرده است.

مدل‌ های KAFI4 در محدوده 6 تا 25 آمپر

مدل‌ های اصلی این گروه عبارت‌اند از:

• KAFI4 A B6/0.03 — 6 آمپر — 30mA — چهارپل
• KAFI4 A B10/0.03 — 10 آمپر — 30mA — چهارپل
• KAFI4 A B16/0.03 — 16 آمپر — 30mA — چهارپل
• KAFI4 A B20/0.03 — 20 آمپر — 30mA — چهارپل
• KAFI4 A B25/0.03 — 25 آمپر — 30mA — چهارپل

و نسخه‌های منحنی C:

• KAFI4 A C6/0.03 — 6 آمپر — 30mA — چهارپل
• KAFI4 A C10/0.03 — 10 آمپر — 30mA — چهارپل
• KAFI4 A C16/0.03 — 16 آمپر — 30mA — چهارپل
• KAFI4 A C20/0.03 — 20 آمپر — 30mA — چهارپل
• KAFI4 A C25/0.03 — 25 آمپر — 30mA — چهارپل

ایسکرا برای همین جریان‌ها نسخه 300mA را نیز ارائه می‌کند؛ از جمله B6، B10، B16، B20، B25 و C6، C10، C16، C20 و C25 با IΔn=0.3A.

بنابراین اگر محصول را در ووکامرس به‌صورت متغیر ثبت می‌کنید، بهتر است آمپراژ، منحنی و حساسیت نشتی سه ویژگی مستقل باشند.

تفاوت حساسیت 30mA و 300mA

یکی از مهم‌ترین نکات برای انتخاب KAFI4، تفاوت بین 30mA و 300mA است.

KAFI4 با حساسیت 30mA

نسخه 30mA برای مدارهایی که حفاظت تکمیلی در برابر برق‌گرفتگی اهمیت دارد، کاربرد بیشتری دارد.

برای مثال در مدارهای نهایی، پریزها و محیط‌هایی که احتمال تماس افراد با تجهیزات الکتریکی وجود دارد، حساسیت 30mA معمولاً مورد توجه قرار می‌گیرد.

اما وجود RCBO 30mA به‌تنهایی به معنی ایمنی کامل نیست و طراحی ارت، هم‌بندی حفاظتی، عایق‌بندی و سایر الزامات تأسیسات نیز باید صحیح باشند.

KAFI4 با حساسیت 300mA

نسخه 300mA یا 0.3A نیز در خانواده KAFI4 وجود دارد. ایسکرا برای جریان‌های مختلف از 6 تا 40 آمپر، مدل‌های 0.3A را در منحنی‌های B و C فهرست کرده است.

حساسیت 300mA را نباید جایگزین 30mA برای حفاظت تکمیلی افراد در مدارهای نهایی دانست. این سطح حساسیت بیشتر در طراحی‌های حفاظتی با اهدافی مانند حفاظت در برابر خطای زمین و کاهش ریسک آتش‌سوزی مورد بررسی قرار می‌گیرد.

بنابراین انتخاب بین 30 و 300 میلی‌آمپر باید براساس هدف حفاظتی، ساختار شبکه، هماهنگی حفاظتی و الزامات پروژه انجام شود.

منحنی B و C در KAFI4

KAFI4 Type A با منحنی‌های B و C عرضه می‌شود.

منحنی B

منحنی B برای مدارهایی که جریان هجومی اولیه نسبتاً پایین‌تری دارند، قابل استفاده است. این منحنی می‌تواند برای برخی مدارهای روشنایی و بارهای عمومی انتخاب شود.

منحنی C

منحنی C تحمل بیشتری در برابر جریان هجومی دارد و برای برخی بارهای دارای جریان راه‌اندازی بیشتر مانند موتورها، ترانسفورماتورها و تجهیزات مشابه قابل بررسی است.

انتخاب C صرفاً برای جلوگیری از قطع ناخواسته کلید صحیح نیست. اگر کابل یا مدار برای جریان مشخصی طراحی شده باشد، انتخاب منحنی یا آمپراژ نامناسب می‌تواند سطح حفاظت را کاهش دهد.

انتخاب آمپراژ KAFI4؛ 6 تا 25 آمپر

جریان نامی باید با جریان طراحی مدار و ظرفیت هادی هماهنگ باشد.

KAFI4 6A

برای مدارهای کم‌جریان و بارهای سبک قابل بررسی است.

KAFI4 10A

برای مدارهای عمومی با جریان طراحی پایین‌تر و برخی مدارهای روشنایی مناسب‌تر است.

KAFI4 16A

یکی از جریان‌های متداول برای مدارهای توزیع و مصرف‌کننده‌های نهایی است، مشروط به اینکه کابل و شرایط نصب برای آن مناسب باشند.

KAFI4 20A

برای مدارهایی با جریان طراحی بالاتر از 16 آمپر قابل بررسی است.

KAFI4 25A

بالاترین جریان گروه موردنظر شماست و زمانی باید انتخاب شود که کابل، تجهیزات و مدار برای 25 آمپر طراحی شده باشند.

نکته فنی: انتخاب آمپراژ کلید بر اساس توان نامی بار به‌تنهایی کافی نیست. ظرفیت جریان‌دهی کابل، روش نصب، دمای محیط، تجمع کابل‌ها، افت ولتاژ، جریان راه‌اندازی و جریان اتصال کوتاه نیز باید در نظر گرفته شوند.

کاربردهای KAFI4

کلید محافظ جان ترکیبی KAFI4 می‌تواند در مدارهایی که نیاز به حفاظت ترکیبی جریان نشتی و اضافه‌جریان دارند مورد استفاده قرار گیرد، از جمله:

• تابلوهای توزیع برق
• مدارهای سه‌فاز چهار سیمه
• ساختمان‌های تجاری
• واحدهای صنعتی
• مدارهای تغذیه تجهیزات
• مدارهای مصرف‌کننده‌های سه‌فاز
• تابلوهای برق ماشین‌آلات
• محیط‌هایی با الزامات بالاتر حفاظت در برابر تماس الکتریکی
• مدارهایی که حفاظت مستقل خروجی‌ها اهمیت دارد

ایسکرا خانواده KAFI را برای کاربردهایی مانند تابلوهای توزیع، ساختمان‌ها، مدارس، بیمارستان‌ها، استخرها، سالن‌های رویداد، ماریناها و خانه‌های متحرک معرفی کرده است.

نصب KAFI4

KAFI4 برای نصب روی ریل DIN 35 میلی‌متری طراحی شده است. ایسکرا ظرفیت اتصال هادی صلب تا 25mm² و هادی انعطاف‌پذیر تا 16mm² را برای خانواده KAFI اعلام می‌کند.

در زمان نصب باید موارد زیر بررسی شوند:

• قطع کامل تغذیه قبل از نصب
• تأیید نبود ولتاژ با تجهیزات اندازه‌گیری مناسب
• تطبیق فازها و نول با دیاگرام سازنده
• رعایت ترتیب صحیح ورودی و خروجی
• انتخاب صحیح سطح مقطع هادی
• رعایت گشتاور ترمینال‌ها
• بررسی سیستم ارت
• بررسی هماهنگی حفاظتی با تجهیزات بالادست
• تست عملکرد RCBO پس از نصب

در نصب چهارپل، اتصال اشتباه هادی‌ها یا استفاده از سیم‌بندی متفاوت از دیاگرام سازنده می‌تواند عملکرد حفاظتی تجهیز را تحت تأثیر قرار دهد.

خرید KAFI4 ایسکرا

برای خرید این محصول ابتدا باید مشخص شود که مدار به 30mA یا 300mA نیاز دارد. سپس آمپراژ مناسب از بین 6، 10، 16، 20 و 25 آمپر انتخاب شود و در نهایت منحنی B یا C براساس نوع بار تعیین گردد.

اگر مدار دارای موتور، ترانسفورماتور یا بارهایی با جریان هجومی است، انتخاب منحنی باید با توجه به جریان راه‌اندازی انجام شود. برای مدارهای نهایی که حفاظت تکمیلی افراد اهمیت دارد نیز معمولاً حساسیت 30mA مورد بررسی قرار می‌گیرد؛ درحالی‌که 300mA هدف حفاظتی متفاوتی دارد.
