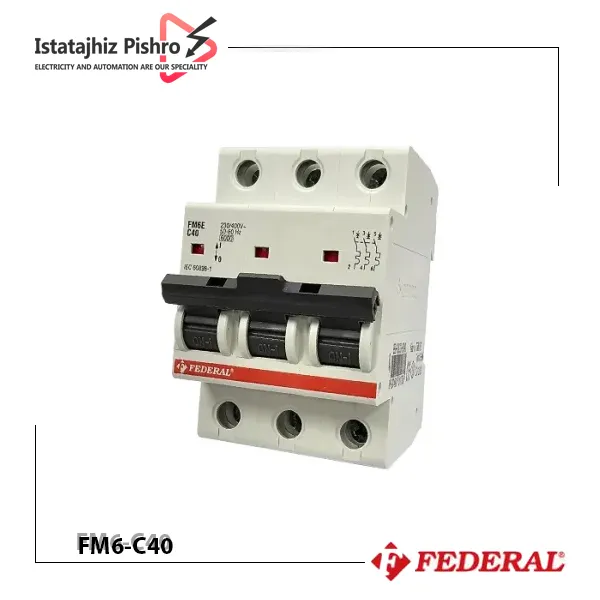

کلید مینیاتوری 3 پل فدرال مدل FM6-C40

کلید مینیاتوری 3 پل فدرال مدل FM6-C40 یک تجهیز حفاظتی حرارتی ـ مغناطیسی برای حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه است. این مدل از برند federal electronics با جریان نامی 40 آمپر و منحنی قطع C، برای تابلوهای برق صنعتی، توزیع، کنترل و برخی بارهای القایی سبک تا متوسط انتخابی کاربردی محسوب می‌شود.

این کلید برای نصب روی ریل DIN طراحی شده و علاوه بر حفاظت خودکار، امکان قطع و وصل دستی مدار را هم فراهم می‌کند. در عمل، FM6-C40 یکی از گزینه‌های رایج برای حفاظت فیدرهای سه‌فاز، مصرف‌کننده‌های عمومی و تجهیزات با جریان هجومی متوسط است.

کاربردهای کلید مینیاتوری FM6-C40

این مدل بیشتر در مدارهایی استفاده می‌شود که به حفاظت سه‌پل با جریان نامی متوسط نیاز دارند.

کاربردهای رایج

• حفاظت فیدرهای سه‌فاز در تابلو برق
• استفاده در تابلوهای توزیع صنعتی و نیمه‌صنعتی
• حفاظت مدارهای فرمان و قدرت با مصرف متوسط
• تغذیه تجهیزات سه‌فاز سبک تا متوسط
• استفاده در تابلوهای موتورخانه و تأسیسات
• حفاظت مدار روشنایی یا تجهیزات عمومی سه‌فاز
• کاربرد در پروژه‌های ساختمانی، تجاری و صنعتی سبک

چرا تیپ C برای FM6-C40 مهم است؟

منحنی قطع C Curve یعنی کلید نسبت به جریان‌های هجومی لحظه‌ای، تحمل بیشتری از تیپ B دارد. این ویژگی باعث می‌شود در بارهایی که هنگام راه‌اندازی، جهش جریان کوتاه‌مدت دارند، کلید بی‌دلیل قطع نکند.

تیپ C معمولاً برای این موارد مناسب است

• موتورهای کوچک
• بارهای القایی سبک
• منابع تغذیه و تجهیزات دارای جریان هجومی متوسط
• برخی بارهای عمومی تابلو برق

اگر بار شما جریان راه‌اندازی بالایی دارد، مثل برخی موتورها یا ترانس‌ها، باید انتخاب کلید با دقت بیشتری انجام شود و فقط به عدد 40 آمپر یا تیپ C اکتفا نشود.

ویژگی‌های کلیدی FM6-C40

• برند: Federal
• مدل: FM6-C40
• نوع محصول: کلید مینیاتوری
• تعداد پل: 3 پل
• جریان نامی: 40 آمپر
• منحنی قطع: C
• نوع حفاظت: حرارتی و مغناطیسی
• ولتاژ کاری: 230/400 ولت AC
• قدرت قطع: 6kA
• روش نصب: روی ریل DIN
• کاربری: حفاظت مدارهای سه‌فاز

عملکرد حفاظتی کلید مینیاتوری سه پل

حفاظت حرارتی

در اضافه‌بارهای تدریجی، مکانیزم حرارتی کلید وارد عمل می‌شود و مدار را قبل از آسیب دیدن کابل یا تجهیز قطع می‌کند.

حفاظت مغناطیسی

در اتصال کوتاه، جریان ناگهانی و شدید باعث عملکرد سریع بخش مغناطیسی می‌شود و مدار را در زمان کوتاه قطع می‌کند.

این ترکیب، FM6-C40 را برای حفاظت پایه و استاندارد در بسیاری از تابلوهای سه‌فاز مناسب می‌کند.

نکات مهم برای انتخاب و نصب

• جریان 40 آمپر باید با جریان واقعی بار و سطح مقطع کابل هماهنگ باشد.
• برای بارهای موتوری، بررسی جریان راه‌اندازی و نوع راه‌انداز ضروری است.
• قدرت قطع 6kA باید با سطح اتصال کوتاه محل نصب همخوانی داشته باشد.
• دمای تابلو و تراکم تجهیزات می‌تواند روی عملکرد کلید اثر بگذارد.
• سیم‌بندی ورودی و خروجی باید استاندارد و محکم انجام شود تا از داغی ترمینال جلوگیری شود.
• برای بارهای حساس یا پروژه‌های مهم، هماهنگی حفاظتی با سایر تجهیزات تابلو بررسی شود.

تفاوت استفاده از کلید مینیاتوری 3 پل با تک‌پل

کلید سه‌پل برای مدارهای سه‌فاز طراحی شده و هر سه فاز را هم‌زمان قطع می‌کند. این موضوع در ایمنی، تعمیرات و هماهنگی حفاظتی اهمیت زیادی دارد. در مقابل، کلید تک‌پل فقط یک مسیر را حفاظت می‌کند و برای سیستم‌های سه‌فاز کافی نیست.
