ALTON برندی است که در حوزه تجهیزات اندازه گیری و ابزار دقیق صنعتی، محصولاتی برای دریافت، نمایش و پایش سیگنال های استاندارد فرآیندی ارائه می کند. یکی از محصولات موجود از این برند در ایستا تجهیز، نمایشگر 4 تا 20 میلی آمپر ALTON مدل KLED-C1-C1 است که برای نمایش محلی سیگنال جریان در حلقه های صنعتی طراحی شده است. تمرکز این نوع تجهیزات بر ایجاد یک رابط خوانا بین سیگنال الکتریکی و مقدار قابل مشاهده برای اپراتور است. در سیستم های ابزار دقیق، بسیاری از ترانسمیترها اطلاعات اندازه گیری شده مانند فشار را به صورت سیگنال استاندارد 4–20mA به PLC، DCS، کنترلر یا تجهیزات مانیتورینگ ارسال می کنند. نمایشگرهای لوپ پاور مانند KLED-C1-C1 امکان مشاهده این سیگنال را در محل نصب فراهم می کنند و می توانند بدون اضافه کردن یک منبع تغذیه مستقل در حلقه جریان قرار بگیرند.

ALTON در تجهیزات ابزار دقیق چه کاربردی دارد؟

در بسیاری از فرآیندهای صنعتی، اندازه گیری کمیت هایی مانند فشار، دما، سطح و دبی توسط ترانسمیتر انجام می شود و خروجی تجهیز به صورت یک سیگنال استاندارد 4–20mA به سیستم کنترل منتقل می شود. با وجود PLC یا سیستم SCADA، اپراتور می تواند مقدار فرآیند را در اتاق کنترل مشاهده کند؛ اما در بسیاری از نقاط صنعتی لازم است مقدار اندازه گیری شده در محل تجهیز نیز قابل مشاهده باشد. اینجا استفاده از نمایشگرهای لوپ پاور اهمیت پیدا می کند.

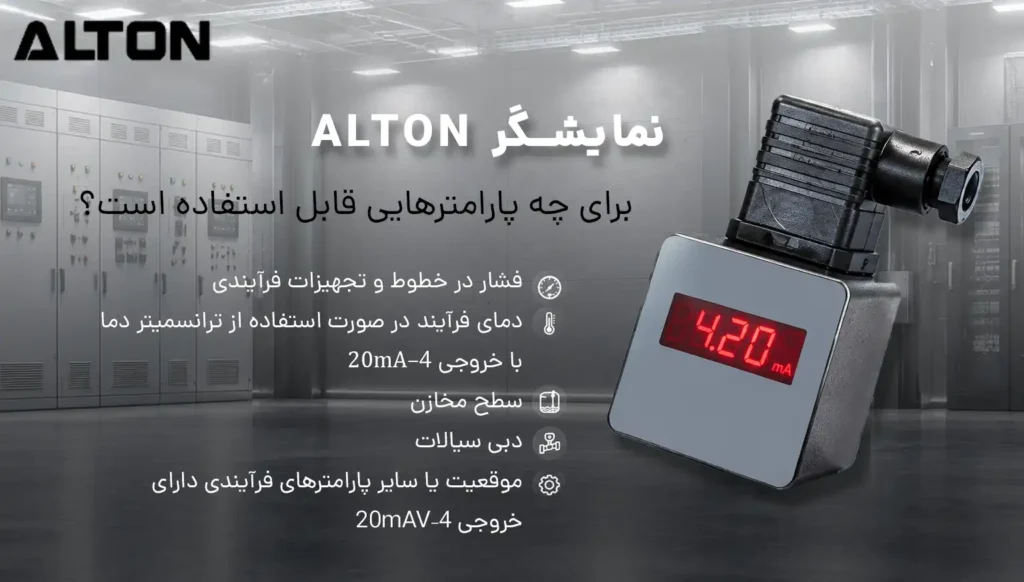

نمایشگر ALTON KLED-C1-C1 برای همین نوع کاربرد طراحی شده و می تواند در مسیر حلقه جریان قرار بگیرد تا مقدار سیگنال 4–20mA را روی نمایشگر دیجیتال مشاهده کنید. مشخصات اعلام شده برای این مدل شامل نمایشگر چهار رقمی LED، پردازش 16 بیتی، خطای نمایش 0.1 درصد مقدار خوانده شده و نرخ نمونه برداری 4 نمونه در ثانیه است. در بسیاری از فرآیندهای صنعتی، اندازه گیری کمیت هایی مانند فشار، دما، سطح و دبی توسط ترانسمیتر فشار انجام می شود و خروجی تجهیز به صورت یک سیگنال استاندارد 4–20mA به سیستم کنترل منتقل می شود.

چرا سیگنال 4–20mA در ابزار دقیق اهمیت دارد؟

استاندارد 4–20mA یکی از متداول ترین روش های انتقال سیگنال آنالوگ در اتوماسیون و ابزار دقیق صنعتی است. در این روش، مقدار اندازه گیری شده توسط ترانسمیتر به جریان موجود در یک حلقه تبدیل می شود.

به صورت معمول:

4mA → مقدار پایین رنج اندازه گیری

20mA → مقدار بالای رنج اندازه گیری

مقدار دقیق متناظر با جریان به Range و تنظیمات ترانسمیتر بستگی دارد. بنابراین نمایشگر 4–20mA نباید صرفا یک «نمایشگر عددی» در نظر گرفته شود؛ تنظیم صحیح محدوده نمایش آن باید با Range تجهیز اندازه گیری و نحوه مقیاس بندی سیگنال مطابقت داشته باشد.

برای مثال، اگر یک ترانسمیتر فشار برای محدوده 0 تا 10 bar تنظیم شده باشد، سیستم می تواند 4mA را متناظر با 0 bar و 20mA را متناظر با 10 bar در نظر بگیرد. در این حالت نمایشگر باید متناسب با همین Scale تنظیم شود.

نمایشگر ALTON چگونه در حلقه جریان قرار می گیرد؟

ساختار کلی استفاده از یک نمایشگر Loop Powered به صورت زیر است:

ترانسمیتر → حلقه 4–20mA → نمایشگر ALTON → PLC / DCS

نمایشگر در مسیر حلقه قرار می گیرد و جریان عبوری را دریافت می کند. انرژی مورد نیاز آن نیز از همین حلقه تأمین می شود. مزیت این ساختار این است که برای اضافه کردن نمایشگر محلی، الزاماً به یک منبع تغذیه مستقل در محل نصب نیاز ندارید.

البته در طراحی واقعی حلقه باید مقاومت بار، ولتاژ تغذیه Loop، توان ترانسمیتر و محدودیت های سیستم بررسی شود؛ زیرا اضافه کردن هر تجهیز سری در حلقه 4–20mA روی بار الکتریکی Loop اثر می گذارد.

ویژگی مهم ALTON KLED-C1-C1؛ Loop Powered بودن

یکی از مهم ترین نکات هنگام انتخاب نمایشگر 4–20mA، نوع تغذیه آن است. در مدل KLED-C1-C1 تغذیه نمایشگر از حلقه جریان تأمین می شود. این ساختار باعث می شود سیم کشی نسبت به نمایشگرهایی که به تغذیه جداگانه نیاز دارند ساده تر باشد. با این حال، Loop Powered بودن به این معنی نیست که هر نمایشگر را می توان بدون محاسبه در هر حلقه ای قرار داد. در یک مدار 4–20mA باید بررسی شود که منبع تغذیه و ترانسمیتر توان تأمین ولتاژ مورد نیاز تمام اجزای حلقه را داشته باشند.

به همین دلیل در پروژه های صنعتی، قبل از نصب نمایشگر باید ولتاژ تغذیه Loop و مجموع افت ولتاژ تجهیزات سری بررسی شود.

IP65 و استفاده در محیط صنعتی

برای مدل KLED-C1-C1 از برند ALTON درجه حفاظت IP65 اعلام شده است. این ویژگی، مقاومت تجهیز در برابر نفوذ گرد و غبار و پاشش آب را در سطح تعریف شده توسط IP65 نشان می دهد. البته IP65 به معنی مناسب بودن تجهیز برای هر محیط صنعتی یا هر شرایط فرآیندی نیست. در انتخاب نهایی باید دما، مواد شیمیایی، رطوبت، لرزش، تابش مستقیم و شرایط نصب نیز بررسی شوند.

برای کاربردهای حساس، مشخصات محیطی دقیق تجهیز و الزامات محل نصب باید با دیتاشیت همان مدل تطبیق داده شود.

دقت نمایشگر ALTON چه اهمیتی دارد؟

در سیستم 4–20mA، دقت نمایشگر تنها یکی از عوامل مؤثر بر دقت مشاهده مقدار فرآیند است.

برای مثال اگر ترانسمیتر فشار دارای خطای مشخصی باشد، نمایشگر نمی تواند خطای خود ترانسمیتر را حذف کند. دقت نهایی مشاهده فرآیند به مجموعه ای از عوامل شامل:

• دقت ترانسمیتر
• دقت تبدیل و پردازش سیگنال
• تنظیم Range
• کیفیت سیم کشی
• نویز الکتریکی
• افت ولتاژ Loop
• دقت نمایشگر

وابسته است.

برای مدل KLED-C1-C1، دقت پردازش 16 بیت و خطای نمایش 0.1 درصد مقدار خوانده شده اعلام شده است.

ALTON برای چه کاربرانی مناسب است؟

محصولات ابزار دقیق این برند، به ویژه نمایشگرهای سیگنال 4–20mA، می توانند برای گروه هایی مانند موارد زیر مورد توجه باشند:

• مهندسان ابزار دقیق
• مهندسان اتوماسیون صنعتی
• تابلو سازان
• تکنسین های تعمیر و نگهداری
• واحدهای کنترل فرآیند
• پیمانکاران پروژه های صنعتی
• واحدهای نگهداری و تعمیرات کارخانه ها

در پروژه های Retrofit نیز استفاده از یک نمایشگر Loop Powered می تواند راهی برای اضافه کردن نمایش محلی به یک حلقه 4–20mA موجود باشد، بدون اینکه ساختار اصلی اندازه گیری الزاماً تغییر کند. محصولات ابزار دقیق این برند، به ویژه نمایشگرهای سیگنال 4–20mA، می توانند برای مهندسان ابزار دقیق، مهندسان اتوماسیون صنعتی، تابلو سازان و تکنسین های تعمیر و نگهداری مورد توجه باشند.

قبل از خرید تجهیزات ALTON چه چیزهایی را بررسی کنیم؟

در مورد تجهیزاتی که با سیگنال 4–20mA کار می کنند، نام برند به تنهایی برای انتخاب کافی نیست. مشخصات حلقه باید با تجهیز مورد نظر تطبیق داده شود.

1. نوع سیگنال خروجی تجهیز

ابتدا مشخص کنید ترانسمیتر یا سنسور شما خروجی 4–20mA دارد. نمایشگر این صفحه برای همین نوع سیگنال طراحی شده است.

2. Loop Powered یا تغذیه مستقل

بررسی کنید نمایشگر از حلقه تغذیه می شود یا به منبع تغذیه جداگانه نیاز دارد. KLED-C1-C1 از نوع Loop Powered است.

3. Range اندازه گیری

Range ترانسمیتر را مشخص کنید. اگر خروجی ترانسمیتر برای فشار 0 تا 10 bar تنظیم شده است، نمایشگر نیز باید مطابق همین محدوده Scale شود.

4. افت ولتاژ حلقه

اگر چند تجهیز به صورت سری در Loop قرار گرفته اند، مجموع افت ولتاژ آن ها باید با ولتاژ منبع تغذیه و حداقل ولتاژ مورد نیاز ترانسمیتر سازگار باشد.

5. شرایط محیطی

دمای محل نصب، رطوبت، گرد و غبار و نحوه نصب را بررسی کنید. برای KLED-C1-C1 محدوده دمای کاری 40- تا 80+ درجه سانتی گراد و درجه حفاظت IP65 اعلام شده است.

6. نوع اتصال

اتصال این مدل از طریق کانکتور Hirschmann انجام می شود؛ بنابراین هنگام جایگزینی نمایشگر موجود یا طراحی تابلو باید سازگاری اتصال مکانیکی و الکتریکی بررسی شود.

خرید محصولات ALTON از ایستا تجهیز

در ایستا تجهیز، محصولات ALTON بر اساس مدل و موجودی قابل تأمین ارائه می شوند. برای انتخاب دقیق، بهتر است مشخصات تجهیز مورد نظر، نوع سیگنال، Range اندازه گیری و شرایط نصب پیش از خرید بررسی شود. اگر هدف شما خرید نمایشگر 4–20mA آلتون KLED-C1-C1 است، می توانید مشخصات محصول را با حلقه جریان موجود در پروژه تطبیق دهید. در صورت نیاز به انتخاب جایگزین یا بررسی سازگاری نمایشگر با ترانسمیتر فشار، ارائه مدل ترانسمیتر و Range آن می تواند به انتخاب دقیق تر کمک کند.

ایستا تجهیز امکان تأمین تجهیزات برق صنعتی و اتوماسیون را برای مشتریان حضوری و پروژه ای فراهم می کند و برای سفارش های خارج از تهران نیز امکان هماهنگی ارسال وجود دارد.
