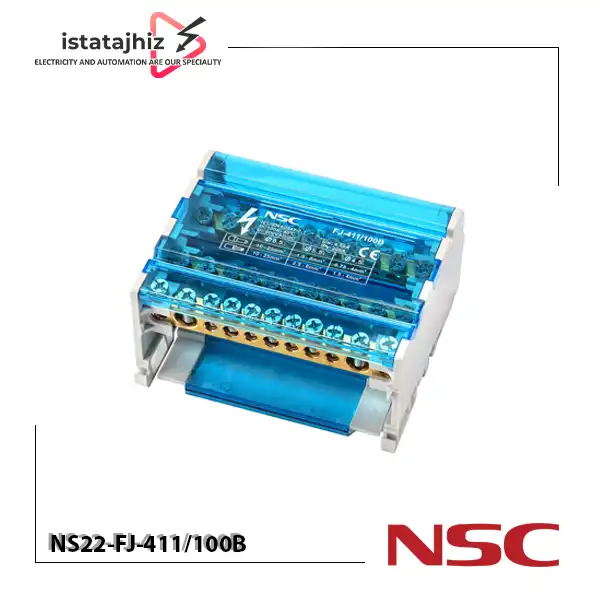

ترمینال توزیع ۴ پل ۱۰۰ آمپر FJ-411/100B

ترمینال توزیع ۴ پل ۱۰۰ آمپر NSC مدل FJ-411/100B یک تجهیز تخصصی برای تقسیم و توزیع برق از یک ورودی به چند خروجی در تابلوهای برق سه‌فاز است. این محصول که در بازار با عنوان جعبه باسبار نیز شناخته می‌شود، برای ایجاد اتصال ایمن، منظم و استاندارد میان سیم‌ها و کابل‌ها طراحی شده و نقش مهمی در کاهش حجم سیم‌کشی داخل تابلو دارد.

استفاده از این ترمینال توزیع باعث می‌شود مدار داخلی تابلو مرتب‌تر، ایمن‌تر و قابل‌سرویس‌تر باشد. همچنین به دلیل طراحی فشرده و بدنه مقاوم، برای پروژه‌های صنعتی و تابلوسازی حرفه‌ای گزینه‌ای بسیار کاربردی محسوب می‌شود.

ویژگی‌های برجسته ترمینال توزیع FJ-411/100B

این مدل با ۴ پل، ۱۱ نقطه اتصال و جریان نامی ۱۰۰ آمپر عرضه می‌شود و برای سیستم‌های سه‌فاز طراحی شده است. برخی از ویژگی‌های مهم آن عبارت‌اند از:

• تعداد پل: ۴ پل
• نوع کاربرد: سه‌فاز
• جریان نامی: ۱۰۰ آمپر
• ولتاژ کاری: ۵۰۰ ولت
• تعداد کل پیچ‌ها: ۱۱ عدد
• ابعاد: 90 × 100 × 50 میلی‌متر
• نصب: روی ریل استاندارد DIN
• کاربرد اصلی: توزیع منظم برق در تابلوهای صنعتی و کنترلی

مشخصات فنی ترمینال توزیع NSC مدل FJ-411/100B

این ترمینال توزیع مطابق با استاندارد IEC 60947-7-1 تولید شده و از نظر کیفیت ساخت، در سطح حرفه‌ای قرار دارد.

1. اطلاعات مواد و ساخت
2. جنس قاب: پلی‌کربنات (PC)
3. جنس بدنه: پلی‌آمید 66 با کلاس اشتعال‌پذیری V-0
4. جنس پیچ: استیل با روکش فلز روی
5. جنس شینه: برنج
6. استانداردهای تأیید: CB / CE / RoHS
7. داده‌های الکتریکی
8. ولتاژ نامی: 500 ولت
9. جریان نامی: 100 آمپر
10. تحمل جریان اتصال کوتاه (Icw): 4.5 کیلوآمپر
11. جریان پیک (Ipk): 20 کیلوآمپر

اطلاعات سیم‌کشی ترمینال توزیع

بخش ورودی و خروجی این باکس بار به‌گونه‌ای طراحی شده که بتواند اتصال چند سیم را با ایمنی و پایداری بالا مدیریت کند.

ورودی

• تعداد نقاط اتصال: 2 عدد
• گشتاور بستن پیچ: 2 تا 3 نیوتن‌متر
• قطر هادی: 8.5 میلی‌متر
• سطح مقطع سیم متریک: 10 تا 25 میلی‌مترمربع
• سطح مقطع سیم AWG: 10 تا 25

خروجی نوع A

• تعداد نقاط اتصال: 4 عدد
• گشتاور بستن پیچ: 1.2 تا 1.5 نیوتن‌متر
• قطر هادی: 4.5 میلی‌متر
• سطح مقطع سیم متریک: 1.5 تا 4 میلی‌مترمربع
• سطح مقطع سیم AWG: 0.75 تا 4

خروجی نوع B

• تعداد نقاط اتصال: 5 عدد
• گشتاور بستن پیچ: 2 تا 3 نیوتن‌متر
• قطر هادی: 5.5 میلی‌متر
• سطح مقطع سیم متریک: 2.5 تا 6 میلی‌مترمربع
• سطح مقطع سیم AWG: 1.5 تا 6

کاربرد ترمینال توزیع ۴ پل NSC

این محصول برای پروژه‌هایی مناسب است که نیاز به توزیع برق سه‌فاز به چند خروجی مجزا دارند. مهم‌ترین کاربردهای آن عبارت‌اند از:

1. تابلوهای توزیع سه‌فاز
2. تابلوهای فرمان و کنترل
3. تابلوهای صنعتی
4. سیستم‌های توزیع فرعی
5. پروژه‌های تابلوسازی حرفه‌ای
6. اتصال چند مصرف‌کننده با یک ورودی اصلی

استفاده از این جعبه باسبار باعث می‌شود سیم‌کشی تابلو منظم‌تر شده و احتمال خطا یا اتصال نامطمئن کاهش یابد.

 خرید ترمینال توزیع FJ-411/100B

خرید ترمینال توزیع برای کاربران صنعتی و تابلوسازان مزایای مهمی دارد:

• صرفه‌جویی در زمان نصب
• کاهش حجم سیم‌کشی
• افزایش نظم و زیبایی داخل تابلو
• اتصال ایمن و مطمئن سیم‌ها
• بدنه عایق و مقاوم در برابر حرارت
• مناسب برای جریان ۱۰۰ آمپر
• نصب آسان روی ریل DIN
• مقاومت مکانیکی و حرارتی بالا

کیفیت ساخت و ایمنی

در این مدل از متریال‌های مقاوم و استاندارد استفاده شده است تا در شرایط کاری صنعتی عملکرد پایدار داشته باشد. بدنه PA66/V-0 مقاومت بالایی در برابر حرارت و شعله دارد و قاب پلی‌کربنات نیز محافظت مناسبی برای مجموعه فراهم می‌کند. هادی برنجی داخلی نیز به انتقال بهتر جریان کمک می‌کند و پیچ‌های استیل با روکش روی، اتصال ایمن‌تری ایجاد می‌کنند.

قیمت ترمینال توزیع ۴ پل ۱۰۰ آمپر NSC مدل FJ-411/100B

برای اطلاع از قیمت روز ترمینال توزیع NSC مدل FJ-411/100B و دریافت موجودی، پیشنهاد می‌شود پیش از ثبت سفارش با واحد فروش ایستاتجهیز لاله‌زار تماس بگیرید. در مجموعه ایستاتجهیز، امکان ارائه قیمت همکاری برای همکاران، تابلوسازان، پیمانکاران برق و خریدهای تعدادی نیز فراهم است.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

جمع‌بندی

ترمینال توزیع ۴ پل ۱۰۰ آمپر NSC مدل FJ-411/100B یک راهکار حرفه‌ای برای تقسیم و توزیع برق در تابلوهای سه‌فاز است. این محصول با ۱۱ نقطه اتصال، بدنه مقاوم، ابعاد جمع‌وجور و استانداردهای معتبر، برای پروژه‌های صنعتی و تابلوهای برق انتخابی کاربردی و مطمئن به شمار می‌رود.
