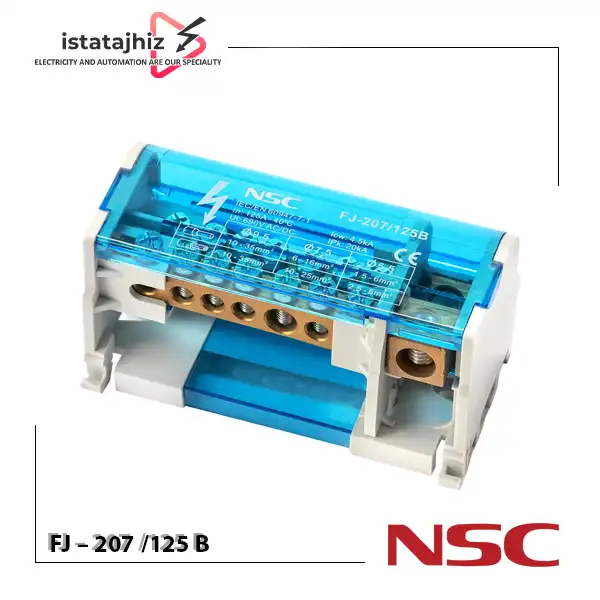

ترمینال توزیع 690 ولت FJ-207/125B

ترمینال توزیع FJ-207/125B یک راهکار مهندسی‌شده برای مدیریت و تقسیم جریان در تابلوهای برق صنعتی و ساختمانی است. این محصول که در میان تابلو‌سازان با عنوان باکس بار نیز شناخته می‌شود، با ساختار ۲ پل و ظرفیت جریان‌دهی ۱۲۵ آمپر، امکان انشعاب‌گیری دقیق و ایمن از یک ورودی اصلی به چندین خروجی را فراهم می‌کند.

این ترمینال توزیع با طراحی هوشمندانه و ابعاد بهینه (50×94×50 میلی‌متر)، فضای بسیار کمی را در تابلو اشغال کرده و به کاهش چشمگیر حجم سیم‌کشی‌های پراکنده کمک می‌کند. بدنه مستحکم از جنس پلی‌آمید ۶۶ با استاندارد V-0 (خودخاموش‌شونده) و کاور شفاف پلی‌کربنات، تضمین‌کننده ایمنی بالا در برابر حرارت و حوادث احتمالی مانند اتصال کوتاه است.

مشخصات فنی ترمینال توزیع FJ-207/125B

• مدل NS22-FJ207-125B
• نوع محصول ترمینال توزیع (باکس بار)
• تعداد پل ۲ پل
• نوع مدار تک‌فاز
• جریان نامی ۱۲۵ آمپر
• ولتاژ نامی ۶۹۰ ولت
• تعداد نقاط اتصال (پیچ) ۷ پیچ
• ابعاد (میلی‌متر) ۵۰ × ۹۴ × ۵۰
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جریان اتصال کوتاه (Icw) 4.5 کیلوآمپر
• جریان پیک (Ipk) 18 کیلوآمپر

متریال و کیفیت ساخت باکس بار FJ-207/125B

دوام و ایمنی این ترمینال توزیع مدیون متریال باکیفیتی است که در تولید آن به‌کار رفته است:

• بدنه (Housing): ساخته‌شده از پلی‌آمید 66 (PA66/V-0) که دارای خاصیت خودخاموش‌شوندگی و عایق الکتریکی بسیار بالا در برابر جرقه است.
• کاور حفاظتی (Cover): از جنس پلی‌کربنات (PC) شفاف که علاوه بر نمایش وضعیت اتصالات، از تماس تصادفی دست یا ابزار با شینه جلوگیری می‌کند.
• شینه اصلی (Conductor): آلیاژ برنج (Brass) با رسانایی الکتریکی بهینه که افت ولتاژ را در محل اتصال به حداقل می‌رساند.
• پیچ‌های اتصال: فولاد آبکاری شده (Zinc-Coated Steel) جهت جلوگیری از خوردگی و اطمینان از حفظ گشتاور در طولانی‌مدت.

راهنمای سیم‌کشی و نقشه اتصالات ترمینال توزیع FJ-207/125B

این باکس بار دارای آرایش مشخصی برای سیم‌کشی ورودی و خروجی است که رعایت گشتاورهای زیر برای عملکرد ایمن الزامی است:

• ورودی (Input A): دارای 1 نقطه اتصال؛ قطر 9.5 میلی‌متر؛ مناسب برای سیم 10 تا 35 میلی‌متر مربع؛ گشتاور 6 تا 7 نیوتن‌متر.
• خروجی B: دارای 1 نقطه اتصال؛ قطر 7.5 میلی‌متر؛ مناسب برای سیم 10 تا 25 میلی‌متر مربع؛ گشتاور 2 تا 3 نیوتن‌متر.
• خروجی A: دارای 5 نقطه اتصال؛ قطر 5.5 میلی‌متر؛ مناسب برای سیم 2.5 تا 6 میلی‌متر مربع؛ گشتاور 2 تا 3 نیوتن‌متر.

کاربردهای صنعتی باکس بار NS22 مدل FJ-207/125B

1. توزیع فاز و نول در تابلوهای توزیع برق صنعتی و ساختمانی.
2. انشعاب‌گیری تغذیه در تابلوهای فرمان و اتوماسیون.
3. جایگزین ایمن برای اتصالات دستی و شینه‌کشی‌های سنتی.
4. استفاده در پنل‌های کنترل ماشین‌آلات برای مدیریت کابل‌کشی پرشمار.

مزایا و ویژگی‌های ترمینال توزیع NS22

• بهره‌وری فضا: کاهش حجم سیم‌کشی تابلو با استفاده از ساختار کامپکت این باکس بار.
• امنیت الکتریکی: بدنه PA66 با گرید V-0 که استاندارد ایمنی حریق بالایی را ارائه می‌دهد.
• سهولت در نصب: قابلیت نصب سریع روی ریل DIN تابلو (در مدل‌های سازگار).
• اتصال پایدار: استفاده از پیچ‌های باکیفیت برای جلوگیری از شل‌شدگی اتصالات در برابر لرزش.
