ترمینال توزیع 500 ولت FJ-217/40 B

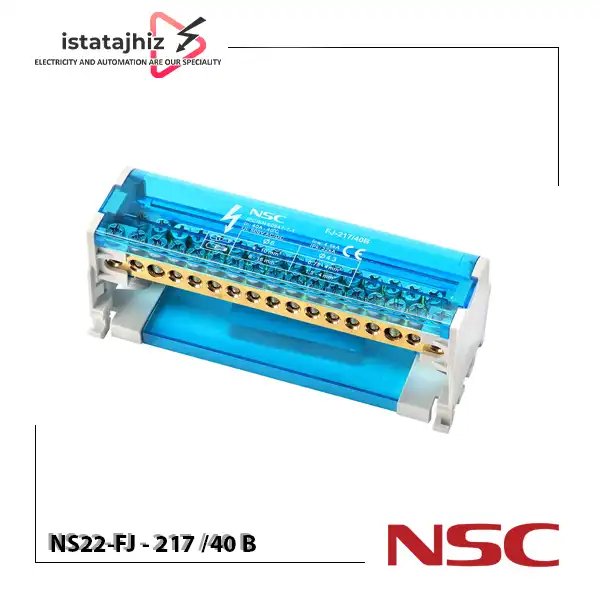

باکس بار FJ-217/40 B یک تجهیز کاربردی برای تقسیم و توزیع جریان برق از یک ورودی به چند خروجی در تابلوهای برق است. این مدل با طراحی فشرده و 17 نقطه اتصال، امکان ایجاد اتصالات منظم و متمرکز را فراهم کرده و به کاهش حجم سیم‌کشی و استفاده بهینه از فضای داخل تابلو کمک می‌کند.

باکس بار FJ-217/40 B دارای 2 پل، 17 پیچ اتصال و ظرفیت جریان 40 آمپر است و برای ولتاژ 500 ولت طراحی شده است. این مدل در مدارهای تک‌فاز و سیستم‌های توزیع برق که نیاز به انشعاب یک ورودی به چند خروجی دارند، کاربرد دارد.

بدنه محصول از پلی‌آمید 66 با کلاس اشتعال V-0، قاب از پلی‌کربنات، شینه هادی از برنج و پیچ‌ها از فولاد با روکش روی ساخته شده‌اند. این ترکیب، علاوه بر ایجاد عایق مناسب، به استحکام مکانیکی و عملکرد مطمئن مجموعه در تابلو برق کمک می‌کند.

این باکس بار مطابق استاندارد IEC 60947-7-1 طراحی شده و دارای گواهی‌های CB، CE و RoHS است. ابعاد فشرده 50×130×50 میلی‌متر نیز امکان استفاده بهینه از فضای داخل تابلو را فراهم می‌کند.

مشخصات فنی باکس بار FJ-217/40 B

• نام محصول باکس بار
• مدل FJ-217/40 B
• کد محصول NS22-FJ217-40B
• نوع مدار تک‌فاز
• تعداد پل 2 پل
• تعداد پیچ 17 عدد
• جریان نامی 40 آمپر
• ولتاژ نامی 500 ولت
• ابعاد 50×130×50 میلی‌متر
• جنس بدنه PA66 / V-0
• جنس قاب PC / پلی‌کربنات
• جنس هادی برنج (Brass)
• جنس پیچ فولاد با روکش روی (Zinc-Coated Steel)
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4/5 kA
  Ipk 22 kA
• ورودی A
• نقاط اتصال ورودی 2 عدد
• گشتاور ورودی 2 تا 3 N·m
• قطر ورودی 6 میلی‌متر
• سیم متریک ورودی 6 تا 16 mm²
• سیم AWG ورودی 4 تا 10 AWG
• خروجی A
• نقاط اتصال خروجی 15 عدد
• گشتاور خروجی 1.2 تا 1.5 N·m
• قطر خروجی 4/3 میلی‌متر
• سیم متریک خروجی 1.5 تا 4 mm²
• سیم AWG خروجی 0.75 تا 4 AWG

کاربردهای باکس بار FJ-217/40 B

باکس بار FJ-217/40 B برای کاربردهایی مناسب است که در آن‌ها لازم است یک خط ورودی به چند مدار خروجی تقسیم شود. مهم‌ترین کاربردهای آن عبارت‌اند از:

1. استفاده در تابلوهای برق تک‌فاز
2. توزیع جریان از یک ورودی به چند خروجی
3. استفاده در تابلوهای توزیع برق
4. ایجاد انشعاب برای چند مدار الکتریکی
5. مرتب‌سازی سیم‌کشی داخل تابلو
6. کاهش تعداد اتصالات پراکنده
7. استفاده در تابلوهای کنترل و برق صنعتی
8. ایجاد اتصال متمرکز بین سیم‌ها و کابل‌ها
9. مناسب برای مدارهایی با جریان نامی تا 40 آمپر

مزایای باکس بار FJ-217/40 B

1. طراحی 17 پیچه

وجود 17 نقطه اتصال امکان ایجاد چندین انشعاب خروجی را از یک نقطه توزیع فراهم می‌کند و به کاهش حجم سیم‌کشی کمک می‌کند.

2. ابعاد فشرده

با ابعاد 50×130×50 میلی‌متر، این باکس بار فضای نسبتاً کمی را در تابلو اشغال می‌کند و برای تابلوهایی که محدودیت فضا دارند گزینه مناسبی است.

3. ظرفیت 40 آمپر

ظرفیت جریان 40 آمپر، این مدل را برای بسیاری از مدارهای توزیع و انشعاب تک‌فاز مناسب می‌کند.

4. بدنه مقاوم و عایق

بدنه ساخته‌شده از PA66 با کلاس V-0 به ایجاد ساختاری عایق و مقاوم در برابر شرایط حرارتی کمک می‌کند.

5. قاب پلی‌کربنات

قاب PC از بخش‌های داخلی محافظت کرده و به افزایش ایمنی و دوام مجموعه کمک می‌کند.

6. شینه برنجی

هادی داخلی از برنج ساخته شده و برای انتقال و توزیع جریان بین نقاط اتصال مورد استفاده قرار می‌گیرد.

7. محدوده مناسب سیم‌کشی

ورودی باکس بار قابلیت اتصال سیم‌های 6 تا 16 میلی‌متر مربع و خروجی‌ها قابلیت اتصال سیم‌های 1.5 تا 4 میلی‌متر مربع را دارند.

8. صرفه‌جویی در زمان و فضای کاری

استفاده از باکس بار، اتصالات را متمرکز کرده و باعث می‌شود سیم‌کشی داخل تابلو سریع‌تر، منظم‌تر و کم‌حجم‌تر انجام شود.

راهنمای نصب باکس بار FJ-217/40 B

برای نصب صحیح باکس بار FJ-217/40 B مراحل زیر را رعایت کنید:

• قطع برق: پیش از نصب، منبع تغذیه مدار را کاملاً قطع کرده و از بی‌برق بودن مدار اطمینان حاصل کنید.
• انتخاب محل نصب: محل مناسب باکس بار را داخل تابلو و با توجه به مسیر سیم‌ها و دسترسی برای سرویس انتخاب کنید.
• بررسی مشخصات: اطمینان حاصل کنید جریان و ولتاژ مدار از ظرفیت نامی باکس بار بیشتر نباشد؛ ظرفیت این مدل 40 آمپر و 500 ولت است.
• اتصال ورودی: سیم یا کابل ورودی را مطابق نقشه تابلو به بخش ورودی متصل کنید. ورودی این مدل دارای 2 نقطه اتصال است.
• اتصال خروجی‌ها: سیم‌های خروجی مدارها را به نقاط اتصال خروجی متصل کنید. این مدل دارای 15 نقطه اتصال خروجی است.
• رعایت سطح مقطع سیم: برای ورودی از سیم‌های 6 تا 16 mm² و برای خروجی از سیم‌های 1.5 تا 4 mm² مطابق مشخصات محصول استفاده کنید.
• تنظیم گشتاور پیچ‌ها: پیچ‌های ورودی با گشتاور 2 تا 3 N·m و پیچ‌های خروجی با گشتاور 1.2 تا 1.5 N·m محکم شوند.
• بازرسی نهایی: تمامی اتصالات، عایق‌ها و مسیر سیم‌کشی را بررسی کرده و از عدم وجود اتصال ناخواسته بین هادی‌ها مطمئن شوید.
• برق‌دار کردن: پس از بررسی نهایی توسط تکنسین متخصص، مدار را برق‌دار کرده و عملکرد سیستم را کنترل کنید.

نکته ایمنی: نصب و سیم‌کشی باکس بار باید توسط فرد متخصص و مطابق نقشه الکتریکی، مشخصات فنی محصول و استانداردهای ایمنی انجام شود.
