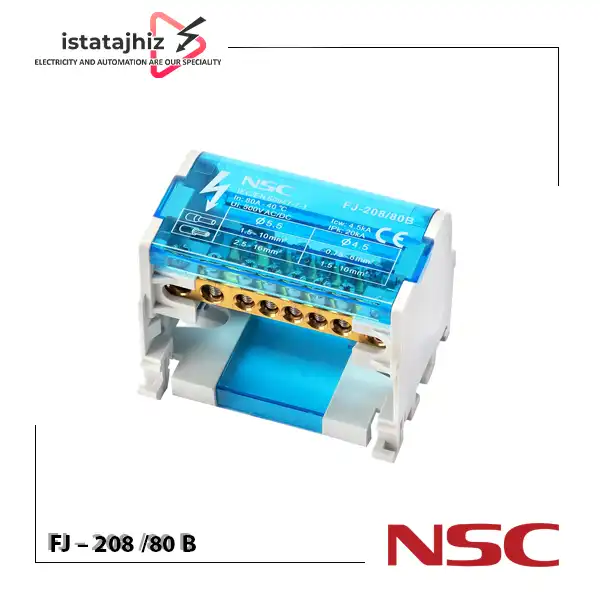

ترمینال توزیع FJ208/80 B دو پل تک فاز

ترمینال توزیع FJ208/80 B با شناسه NS22-FJ208-80B یک تجهیز کاربردی برای تقسیم و توزیع جریان برق از یک ورودی به چند خروجی در تابلوهای برق است. این مدل با جریان نامی 80 آمپر و ولتاژ نامی 500 ولت طراحی شده و به‌دلیل ساختار 2 پل و تک‌فاز، برای مدارهای توزیع و انشعاب برق مناسب است.

استفاده از ترمینال توزیع FJ208/80 B باعث می‌شود اتصالات سیم‌ها و کابل‌ها در یک نقطه متمرکز شده و سیم‌کشی داخل تابلو منظم‌تر، کم‌حجم‌تر و قابل مدیریت‌تر شود. این ویژگی علاوه بر افزایش نظم تابلو، می‌تواند زمان موردنیاز برای سیم‌کشی و عیب‌یابی مدار را کاهش دهد.

در ساخت این محصول از پلی‌آمید 66 با کلاس اشتعال V-0 برای بدنه، پلی‌کربنات (PC) برای قاب، برنج برای هادی و فولاد با روکش روی برای پیچ‌ها استفاده شده است.

ترمینال توزیع NS22-FJ208-80B مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع NS22-FJ208-80B

• مدل NS22-FJ208-80B
• نوع 2 پل، تک‌فاز
• جریان نامی 80 آمپر
• ولتاژ نامی 500 ولت
• ابعاد 50 × 64 × 50 میلی‌متر
• تعداد پیچ 8 پیچ
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس هادی برنج (Brass)
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4/5 kA
  Ipk 20 kA

مشخصات سیم‌کشی ورودی

• ورودی A
• نقاط اتصال 3 عدد
• گشتاور اتصال 5 N·m
• قطر اتصال 5/5 میلی‌متر
• سطح مقطع سیم 2.5 تا 6 mm²
• محدوده AWG 1.5 تا 6

مشخصات سیم‌کشی خروجی

• خروجی A
• نقاط اتصال 5 عدد
• گشتاور اتصال 1 تا 2 N·m
• قطر اتصال 4 میلی‌متر
• سطح مقطع سیم 1.5 تا 4 mm²
• محدوده AWG 0.75 تا 4

کاربردهای ترمینال توزیع 80 آمپر FJ208/80 B

ترمینال توزیع FJ208/80 B برای ایجاد انشعاب‌های منظم و مدیریت بهتر اتصالات در مدارهای تک‌فاز استفاده می‌شود. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

1. استفاده در تابلوهای برق صنعتی و ساختمانی
2. تابلوهای توزیع برق
3. تقسیم جریان از یک ورودی به چند خروجی
4. ایجاد انشعاب برای چند مدار الکتریکی
5. مدیریت سیم‌ها و کابل‌های داخل تابلو
6. کاهش حجم و پراکندگی سیم‌کشی
7. استفاده در مدارهای تک‌فاز تا 80 آمپر
8. استفاده در سیستم‌های با ولتاژ نامی تا 500 ولت
9. مناسب برای مدارهای 2 پل
10. استفاده در پروژه‌هایی که فضای تابلو و نظم سیم‌کشی اهمیت دارد

مزایای ترمینال توزیع FJ208/80 B

جریان نامی 80 آمپر

این مدل با جریان نامی 80 آمپر برای مدارهای توزیع و انشعاب با ظرفیت متوسط مناسب است.

ولتاژ نامی 500 ولت

ولتاژ نامی 500 ولت امکان استفاده از این ترمینال را در مدارهای الکتریکی متناسب با این سطح ولتاژ فراهم می‌کند.

طراحی 2 پل و تک‌فاز

ساختار 2 پل و طراحی تک‌فاز، FJ208/80 B را برای مدارهایی که به توزیع و انشعاب جریان در سیستم‌های تک‌فاز نیاز دارند، مناسب می‌کند.

8 پیچ و نقاط اتصال متعدد

وجود 8 پیچ و مجموعاً 3 نقطه اتصال ورودی و 5 نقطه اتصال خروجی امکان ایجاد چندین انشعاب را در یک تجهیز فراهم می‌کند.

بدنه PA66/V-0

بدنه محصول از پلی‌آمید 66 با کلاس V-0 ساخته شده است که برای استفاده در تجهیزات و تابلوهای برق طراحی شده است.

قاب پلی‌کربنات

قاب پلی‌کربناتی به ایجاد یک ساختار عایق و محافظ برای بخش داخلی ترمینال کمک می‌کند.

هادی برنجی

هادی داخلی محصول از برنج ساخته شده و مسیر اتصال الکتریکی میان ورودی و خروجی‌ها را فراهم می‌کند.

ابعاد فشرده

ابعاد 50 × 64 × 50 میلی‌متر باعث می‌شود این مدل نسبت به بسیاری از ترمینال‌های بزرگ‌تر، فضای کمتری در تابلو اشغال کند.

کاهش حجم سیم‌کشی

استفاده از ترمینال توزیع باعث متمرکز شدن انشعابات و در نتیجه مرتب‌تر شدن سیم‌کشی داخل تابلو می‌شود.

صرفه‌جویی در زمان نصب

متمرکز کردن اتصالات در یک نقطه، فرآیند سیم‌کشی و مدیریت انشعابات را ساده‌تر می‌کند.

راهنمای نصب ترمینال توزیع FJ208/80 B

1. پیش از نصب، برق مدار را کاملاً قطع کرده و از بی‌برق بودن تابلو اطمینان حاصل کنید.
2. فضای نصب را با توجه به ابعاد 50 × 64 × 50 میلی‌متر بررسی کنید.
3. جریان و ولتاژ مدار را با ظرفیت 80 آمپر و 500 ولت محصول مطابقت دهید.
4. سیم ورودی را مطابق نقشه مدار به نقاط اتصال ورودی متصل کنید.
5. سیم‌های خروجی را به نقاط اتصال خروجی متناسب با مدار متصل کنید.
6. برای ورودی، سطح مقطع سیم 2.5 تا 6 mm² را رعایت کنید.
7. برای خروجی، از سیم‌های 1.5 تا 4 mm² استفاده کنید.
8. اتصال ورودی را با گشتاور 5 N·m و اتصالات خروجی را با گشتاور 1 تا 2 N·m محکم کنید.
9. پس از سیم‌کشی، تمامی پیچ‌ها، کابل‌ها و نقاط اتصال را از نظر استحکام و صحت اتصال بررسی کنید.
10. پس از تأیید نهایی توسط فرد متخصص، مدار را مطابق الزامات ایمنی برق‌دار کنید.

نکته ایمنی: انتخاب سطح مقطع سیم، گشتاور بستن پیچ‌ها و نحوه نصب باید مطابق مشخصات فنی محصول و توسط فرد متخصص انجام شود. پیش از هرگونه کار روی تابلو، قطع کامل برق الزامی است.

قیمت ترمینال توزیع FJ208/80 B

قیمت ترمینال توزیع FJ208/80 B با توجه به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی متغیر است. برای اطلاع از قیمت روز ترمینال توزیع 80 آمپر 500 ولت FJ208/80 B می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع FJ208/80 B از ایستاتجهیز

برای خرید ترمینال توزیع NS22-FJ208-80B می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 80 آمپر، 500 ولت، ساختار 2 پل و ابعاد 50 × 64 × 50 میلی‌متر برای پروژه‌هایی مناسب است که به توزیع منظم جریان در مدارهای تک‌فاز نیاز دارند.

پیش از خرید، حتماً جریان و ولتاژ مدار، تعداد پل‌ها، سطح مقطع سیم‌ها، تعداد اتصالات و فضای نصب را با نیاز پروژه مطابقت دهید.

جمع‌بندی

ترمینال توزیع FJ208/80 B با شناسه NS22-FJ208-80B یک ترمینال توزیع 2 پل و تک‌فاز با جریان نامی 80 آمپر و ولتاژ نامی 500 ولت است که برای تقسیم جریان و ایجاد انشعاب‌های منظم در تابلوهای برق طراحی شده است.

این محصول با بدنه PA66/V-0، قاب پلی‌کربنات، هادی برنجی و پیچ‌های فولادی با روکش روی، ساختاری مناسب برای مدیریت اتصالات الکتریکی فراهم می‌کند.

ابعاد فشرده 50 × 64 × 50 میلی‌متر، وجود 3 نقطه اتصال ورودی و 5 نقطه اتصال خروجی و ساختار 2 پل، FJ208/80 B را به گزینه‌ای مناسب برای پروژه‌هایی تبدیل می‌کند که نظم سیم‌کشی، کاهش حجم اتصالات و استفاده بهینه از فضای تابلو اهمیت دارد.

در زمان انتخاب این محصول، تطبیق جریان 80 آمپر، ولتاژ 500 ولت، تک‌فاز بودن مدار، تعداد پل‌ها و سطح مقطع مجاز سیم‌ها با مشخصات پروژه ضروری است.
