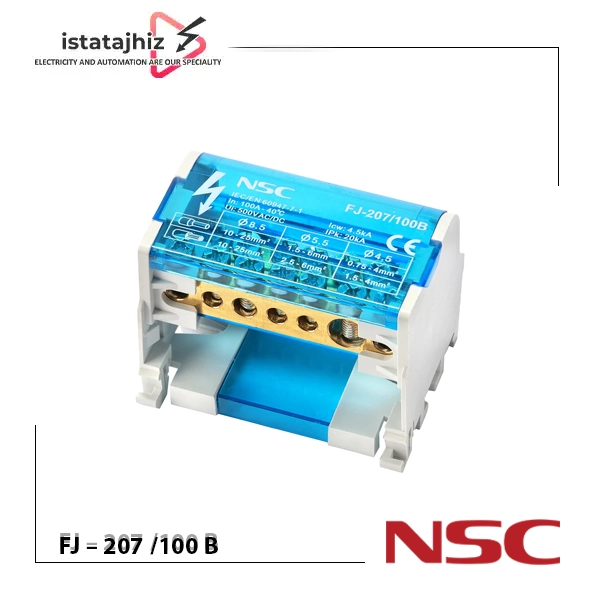

ترمینال توزیع NSC مدل NS22-FJ207-100B یک ترمینال توزیع (که در بازار به عنوان باکس بار نیز شناخته میشود) با ساختار 2 پل، جریان نامی 100 آمپر و ولتاژ نامی 500 ولت است. این قطعه برای مدیریت بهینه و توزیع جریان در تابلوهای تک فاز، تابلوهای فرمان و مدارهای انشعابی طراحی شده است. با داشتن 7 نقطه اتصال پیچی (1 ورودی اصلی و 6 خروجی)، این باکس بار بستری ایمن و مرتب برای انشعابگیری فراهم میکند.
ساختار FJ-207/100B شامل یک ورودی A، سه خروجی B و سه خروجی A است. استفاده از این باکس بار به جای روشهای سنتی شینهکشی، علاوه بر کاهش چشمگیر فضای اشغال شده در تابلو، سرعت نصب را بالا برده و عیبیابی مدار را در آینده بسیار سادهتر میکند.
مشخصات فنی باکس بار FJ-207/100B
- برند NSC
- کد فنی NS22-FJ207-100B
- مدل FJ-207/100B
- نوع محصول ترمینال توزیع (باکس بار)
- تعداد پل 2 پل
- کاربرد تابلو برق تک فاز
- جریان نامی 100 آمپر
- ولتاژ نامی 500 ولت
- تعداد پیچ / نقاط اتصال 7 عدد
- ورودی 1 نقطه اتصال A
- خروجی 3 نقطه اتصال B + 3 نقطه اتصال A
- ابعاد 50 × 64 × 50 میلیمتر
- استاندارد IEC 60947-7-1
- گواهیها CB / CE / RoHS
- جریان اتصال کوتاه کوتاهمدت Icw 4.5 کیلوآمپر
- جریان پیک اتصال کوتاه Ipk 20 کیلوآمپر
متریال ساخت باکس بار 100 آمپر
- بدنه پلیآمید 66 نسوز PA66 / V-0
- کاور پلیکربنات PC
- شینه داخلی برنج
- پیچها فولاد با روکش روی Zinc-Coated Steel
بدنه این ترمینال توزیع از پلیآمید 66 با کلاس اشتعالپذیری V-0 ساخته شده است که مقاومت حرارتی و عایقبندی بسیار بالایی دارد. کاور پلیکربنات روی محصول، از دسترسی ناخواسته به بخشهای برقدار جلوگیری میکند. شینه برنجی داخلی برای انتقال جریان با کمترین تلفات طراحی شده و پیچهای فولادی با روکش روی، اتصالی ماندگار و مکانیکی قوی ایجاد میکنند.
کاربرد ترمینال توزیع 2 پل 100 آمپر
این باکس بار در انواع تابلوهای تک فاز و مدارهایی که نیاز به انشعاب از کابل اصلی دارند، استفاده میشود:
- تابلوهای برق تک فاز صنعتی و ساختمانی
- تابلوهای توزیع و روشنایی
- تابلوهای فرمان و کنترل تجهیزات
- واحدهای تجاری و اداری
- اتوماسیون صنعتی
- تابلوهای کارگاهی و بانک خازنی
- هرگونه محیطی که نیاز به باکس بار کوچک و منظم دارد
چرا استفاده از این ترمینال توزیع توصیه میشود؟
1. سرعت و نظم در سیمکشی
استفاده از این بلوک، نیاز به اجرای اتصالات متعدد و پراکنده را از بین میبرد. سیمکشی تابلو با استفاده از این باکس بار بسیار تمیز و مهندسیشده خواهد بود.
2. اشغال فضای بهینه
با ابعاد فشرده 50 × 64 × 50 میلیمتر، این محصول در تابلوهایی که با محدودیت فضا مواجه هستند، به راحتی نصب میشود.
3. اتصال پیچی مطمئن
پیچهای فولادی با کیفیت، اتصالی پایدار ایجاد میکنند که در برابر لرزشهای صنعتی مقاوم است.
4. ایمنی بالا
بدنه عایق و نسوز در کنار کاور پلیکربنات، امنیت کار با باکس بار را در حین بهرهبرداری افزایش داده و از خطرات احتمالی جلوگیری میکند.
خرید ترمینال توزیع FJ-207/100B از فروشگاه ایستاتجهیز لالهزار
جهت خرید ترمینال توزیع 2 پل 100 آمپر NSC مدل FJ-207/100B، استعلام موجودی یا دریافت مشاوره تخصصی در مورد انواع باکس بار، میتوانید با دفتر فروش ایستاتجهیز لالهزار در ارتباط باشید. ما تأمینکننده مستقیم محصولات برند NSC در تهران و سایر شعب (شمال، جنوب، تبریز) هستیم.
قیمت و استعلام موجودی ترمینال توزیع 2 پل
برای اطلاع از قیمت بهروز این ترمینال توزیع و شرایط خرید عمده برای پروژههای تابلوسازی، لطفاً با کارشناسان ما تماس بگیرید.
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- استاندارد بالا و کیفیت ساخت ممتاز
- جریاندهی عالی (100 آمپر) نسبت به ابعاد کوچک
- بدنه عایق نسوز و کاور محافظ
- قابلیت استفاده به عنوان باکس بار فشرده در تابلوهای تک فاز
- قیمت رقابتی نسبت به برندهای اروپایی
- انحصاری برای سیستمهای 2 پل (تک فاز)
- محدودیت در سطح مقطع خروجیهای A
