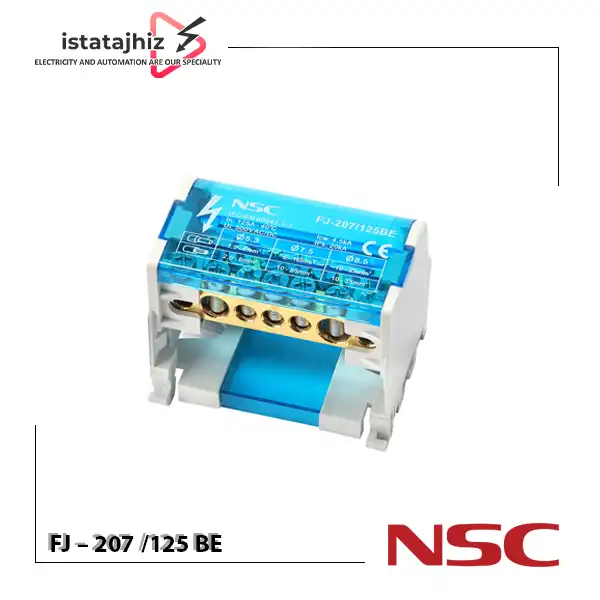

ترمینال توزیع FJ-207/125BE

ترمینال توزیع یا جعبه باسبار NSC مدل NS22-FJ207-125BE یک تجهیز توزیع برق 2 پل با جریان نامی 125 آمپر و ولتاژ نامی 500 ولت است. این محصول برای تقسیم برق از یک ورودی اصلی به چند خروجی در تابلوهای برق تک‌فاز طراحی شده و با ساختار پیچی، بدنه عایق و شینه برنجی، اتصال سیم‌ها و کابل‌ها را ایمن، منظم و قابل سرویس می‌کند.

مدل FJ-207/125BE دارای مجموعاً 7 نقطه اتصال شامل یک ورودی A، پنج خروجی B و یک خروجی A است. این آرایش اتصال، امکان توزیع مسیر اصلی و ایجاد انشعابات موردنیاز را در فضایی فشرده فراهم می‌کند. استفاده از این جعبه باسبار در تابلو برق، زمان سیم‌کشی را کاهش داده و ظاهر نهایی تابلو را حرفه‌ای‌تر و مرتب‌تر می‌سازد.

مشخصات فنی ترمینال توزیع FJ-207/125BE

• برند NSC
• کد فنی NS22-FJ207-125BE
• مدل FJ-207/125BE
• نوع محصول ترمینال توزیع / جعبه باسبار
• تعداد پل 2 پل
• کاربرد تابلو برق تک‌فاز
• جریان نامی 125 آمپر
• ولتاژ نامی 500 ولت
• تعداد پیچ / نقاط اتصال 7 عدد
• تعداد ورودی 1 نقطه اتصال A
• تعداد خروجی 5 نقطه اتصال B + 1 نقطه اتصال A
• ابعاد 50 × 64 × 50 میلی‌متر
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جریان اتصال کوتاه کوتاه‌مدت Icw 4/5 کیلوآمپر
• جریان پیک اتصال کوتاه Ipk 20 کیلوآمپر

جنس بدنه و اجزای جعبه باسبار 125 آمپر

1. بدنه : پلی‌آمید 66 نسوز PA66 / V-0
2. قاب یا کاور: پلی‌کربنات PC
3. شینه داخلی : برنج
4. پیچ‌ها : فولاد با روکش روی (Zinc-Coated Steel)

بدنه PA66/V-0 به‌عنوان یک عایق مقاوم، ایمنی مناسبی در برابر حرارت و شعله فراهم می‌کند. کاور پلی‌کربنات نیز از بخش‌های برق‌دار محافظت کرده و احتمال تماس ناخواسته با اتصالات را کاهش می‌دهد. شینه برنجی داخلی برای ایجاد اتصال الکتریکی پایدار و انتقال مناسب جریان طراحی شده است.

کاربرد جعبه باسبار 2 پل 125 آمپر در تابلو برق

ترمینال توزیع FJ-207/125BE برای سامان‌دهی و توزیع برق در مدارهای تک‌فاز و تابلوهای نیازمند چند انشعاب کاربرد دارد، از جمله:

• تابلوهای برق تک‌فاز
• تابلوهای توزیع و روشنایی
• تابلوهای کنترل و فرمان
• تابلوهای برق ساختمان‌های اداری و تجاری
• تابلوهای اتوماسیون صنعتی
• تابلوهای بانک خازنی و تجهیزات جانبی
• پروژه‌های تابلو‌سازی با محدودیت فضا
• انشعاب‌گیری منظم از کابل یا سیم اصلی

مزایای استفاده از ترمینال توزیع FJ-207/125BE

کاهش زمان سیم‌کشی تابلو

قرارگیری ورودی و خروجی‌ها در یک ساختار مشخص، نیاز به اتصالات پراکنده و سیم‌کشی‌های اضافی را کاهش می‌دهد. این موضوع سرعت مونتاژ تابلو را افزایش می‌دهد.

استفاده بهینه از فضای داخل تابلو

ابعاد فشرده 50 × 64 × 50 میلی‌متر، استفاده از محصول را در تابلوهایی با محدودیت فضا امکان‌پذیر می‌کند.

افزایش نظم و زیبایی تابلو برق

تفکیک مسیر تغذیه اصلی و انشعابات خروجی باعث می‌شود سیم‌ها و کابل‌ها ساختار منظم‌تری داشته باشند. این مزیت، عیب‌یابی و سرویس‌های دوره‌ای را نیز ساده‌تر می‌کند.

اتصال پیچی ایمن و قابل اطمینان

پیچ‌های فولادی روکش‌دار روی، امکان ایجاد اتصال مکانیکی محکم را فراهم می‌کنند. رعایت گشتاور صحیح، نقش مهمی در کاهش مقاومت اتصال و جلوگیری از گرم‌شدن ترمینال دارد.

بدنه عایق و مقاوم

بدنه پلی‌آمید 66 با کلاس اشتعال‌پذیری V-0 و کاور PC، حفاظت الکتریکی و مکانیکی مناسبی را در محیط تابلو فراهم می‌کنند.

خرید ترمینال توزیع FJ-207/125BE از فروشگاه ایستاتجهیز لاله‌زار

برای خرید ترمینال توزیع 2 پل 125 آمپر NSC مدل FJ-207/125BE، استعلام موجودی، دریافت قیمت روز و مشاوره فنی با فروشگاه ایستاتجهیز لاله‌زار تماس بگیرید. این جعبه باسبار برای تابلو‌سازان، پیمانکاران برق، شرکت‌های صنعتی و پروژه‌های برق ساختمان به‌صورت تکی و عمده قابل تأمین است.

قیمت ترمینال توزیع FJ-207/125BE

قیمت ترمینال توزیع و جعبه باسبار NS22-FJ207-125BE با توجه به نوسان بازار تجهیزات برق صنعتی، موجودی کالا و تعداد سفارش متغیر است. برای استعلام قیمت روز و شرایط خرید عمده، با کارشناسان فروش ایستاتجهیز لاله‌زار تماس بگیرید.
