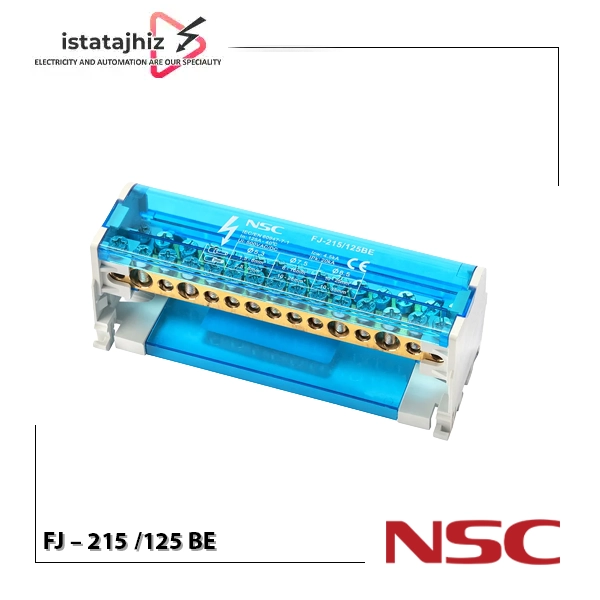

ترمینال توزیع FJ-215/125BE

ترمینال توزیع FJ-215/125BE یکی از مدل‌های پرتقاضای خانواده توزیع بار (Busbar Terminal Block) است که برای تقسیم جریان برق از یک ورودی به چند خروجی در تابلوهای برق طراحی شده است. این محصول که در بازار با نام جعبه باسبار نیز شناخته می‌شود، با ظرفیت ۱۲۵ آمپر و ولتاژ نامی ۵۰۰ ولت، گزینه‌ای مطمئن برای پروژه‌هایی است که به حاشیه اطمینان بیشتری نسبت به مدل‌های ۱۰۰ آمپری نیاز دارند.

این مدل با ساختار دو پل (2 پل) و ماهیت تک‌فاز، امکان تقسیم هم‌زمان فاز و نول را به‌صورت مجزا و منظم فراهم می‌کند. مجموعاً ۱۵ نقطه اتصال شامل ۲ ورودی و ۱۳ خروجی روی بدنه آن تعبیه شده است که آرایش خروجی‌ها به‌صورت ۱۱ خروجی سیم‌نازک (B) و ۲ خروجی سیم‌ضخیم (A) است. این ترکیب به تابلو‌ساز اجازه می‌دهد بخش عمده مصرف‌کننده‌های کم‌جریان را از طریق خروجی‌های متعدد سیم‌نازک تغذیه کند و در عین حال دو انشعاب پرجریان مستقل نیز در اختیار داشته باشد.

متریال به‌کاررفته در این محصول کاملاً استاندارد است: بدنه از پلی‌آمید ۶۶ با درجه اشتعال‌پذیری V-0، کاور از پلی‌کربنات، شینه از برنج و پیچ‌ها از فولاد با روکش روی (Zinc-Coated Steel). این ترکیب علاوه بر استحکام مکانیکی و عایق‌بندی مطمئن، ایمنی حرارتی بالایی را در شرایط کاری صنعتی تضمین می‌کند.

مشخصات فنی ترمینال توزیع FJ-215/125BE

• مدل NS22-FJ215-125BE / FJ-215/125BE
• نوع محصول ترمینال توزیع / جعبه باسبار
• تعداد پل ۲ پل
• نوع مدار تک‌فاز
• جریان نامی ۱۲۵ آمپر
• ولتاژ نامی ۵۰۰ ولت
• تعداد پیچ ۱۵ پیچ
• ابعاد ۵۰ × ۱۳۰ × ۵۰ میلی‌متر
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جریان اتصال کوتاه مجاز (Icw) 4.5 کیلوآمپر
• جریان پیک (Ipk) 20 کیلوآمپر

جنس و متریال قطعات

• بدنه (Housing): PA66/V-0 — پلی‌آمید ۶۶، عایق و خودخاموش‌شونده
• کاور (Cover): PC — پلی‌کربنات، شفاف و مقاوم
• شینه (Conductor): Brass — برنج، رسانایی بالا و مقاوم در برابر خوردگی
• پیچ (Screw): Zinc-Coated Steel — فولاد با روکش روی، مقاوم در برابر زنگ‌زدگی

مشخصات سیم‌کشی و نقاط اتصال

• ورودی (Input) A: ۲ نقطه اتصال — گشتاور 2 تا 3 نیوتن‌متر، قطر 8.5 میلی‌متر، سطح مقطع سیم 10 تا 35 میلی‌متر مربع (AWG 10 تا 16)
• خروجی (Output) B: ۱۱ نقطه اتصال — گشتاور 2 تا 3 نیوتن‌متر، قطر 5.3 میلی‌متر، سطح مقطع سیم 2.5 تا 6 میلی‌متر مربع (AWG 1.5 تا 6)
• خروجی (Output) A: ۲ نقطه اتصال — گشتاور 2 تا 3 نیوتن‌متر، قطر 7.5 میلی‌متر، سطح مقطع سیم 10 تا 25 میلی‌متر مربع (AWG 6 تا 16)

کاربردهای ترمینال توزیع FJ-215/125BE

این مدل به دلیل جریان نامی ۱۲۵ آمپر و تنوع خروجی‌ها، در موقعیت‌های متعددی به کار می‌رود:

• تابلوهای توزیع صنعتی و ساختمانی: تقسیم فاز و نول برای مدارهای روشنایی، پریز و موتوری با حاشیه جریان بالاتر.
• تابلوهای فرمان و کنترل: ایجاد انشعاب منظم از یک شینه ورودی به چند مصرف‌کننده کم‌جریان.
• ماشین‌آلات و خطوط تولید: توزیع ایمن تغذیه میان اجزای مختلف دستگاه.
• تغذیه چند مدار هم‌زمان: با ۱۳ خروجی، مناسب پروژه‌هایی که تعداد مصرف‌کننده بالاست.
• کاهش حجم سیم‌کشی: جایگزینی اتصالات پراکنده و سربندی‌های نامنظم با یک نقطه توزیع استاندارد.

مزایای جعبه باسبار دو پل

• صرفه‌جویی قابل توجه در زمان نصب؛ به‌جای چندین اتصال جداگانه، توزیع بار در یک نقطه متمرکز انجام می‌شود.
• صرفه‌جویی در فضا؛ طراحی جمع‌وجور، فضای اشغالی داخل تابلو را کاهش می‌دهد.
• افزایش نظم و زیبایی تابلو؛ حذف سیم‌بندی‌های درهم و ایجاد ساختار منظم.
• ایمنی بالا؛ بدنه عایق PA66/V-0 خطر اتصال کوتاه و برق‌گرفتگی را کاهش می‌دهد.
• انعطاف در سیم‌کشی؛ ترکیب خروجی‌های سیم‌نازک و سیم‌ضخیم برای مدارهای متنوع.
• اتصال مطمئن؛ پیچ‌های فولادی با روکش روی، اتصال مکانیکی و الکتریکی پایداری ایجاد می‌کنند.
