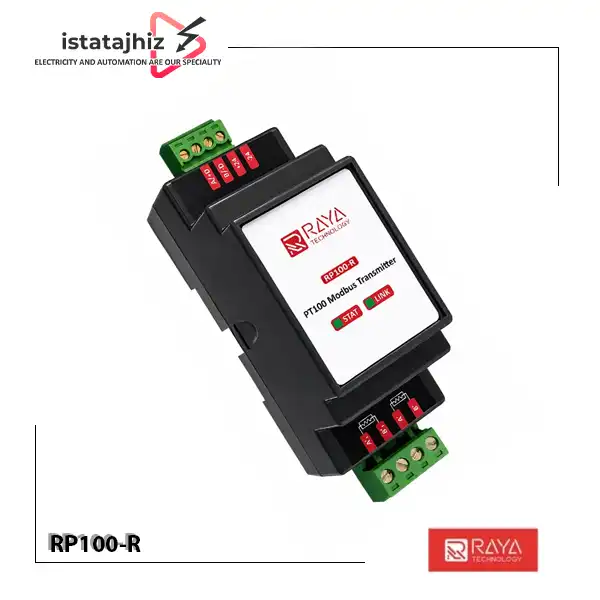

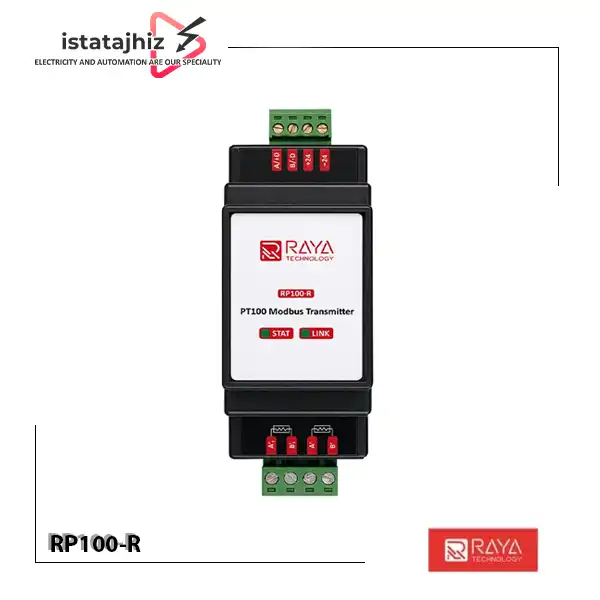

ترنسمیتر دمای PT100 به مدباس مدل RP100-R

ترنسمیتر دمای RP100-R یک ماژول صنعتی برای دریافت سیگنال سنسور دمای PT100 و تبدیل مقدار اندازه‌گیری‌شده به داده دیجیتال است. این تجهیز با استفاده از رابط ارتباطی RS-485 و پروتکل Modbus RTU، امکان ارسال اطلاعات دما به تجهیزات کنترلی و سامانه‌های مانیتورینگ صنعتی را فراهم می‌کند.

با استفاده از این ترنسمیتر می‌توان اطلاعات دمایی سنسور PT100 را در اختیار تجهیزاتی مانند PLC، HMI و سیستم‌های SCADA قرار داد و از آن در پروژه‌های اتوماسیون، کنترل دما و پایش فرایندهای صنعتی استفاده کرد.

ترنسمیتر RP100-R از قابلیت خواندن رجیسترهای Modbus و تنظیم آدرس ارتباطی پشتیبانی می‌کند. همچنین طراحی مناسب برای نصب روی ریل استاندارد DIN 35 میلی‌متری، امکان جانمایی آن را در تابلوهای برق و اتوماسیون صنعتی فراهم می‌سازد.

مشخصات فنی ترنسمیتر RP100-R

• مدل : RP100-R
• نوع محصول : ترنسمیتر دمای PT100 به Modbus RTU
• نوع ورودی : سنسور دمای PT100
• محدوده اندازه‌گیری دما : 30- تا 600+ درجه سانتی‌گراد
• دقت اندازه‌گیری : ±0.5 درجه سانتی‌گراد
• رزولوشن اندازه‌گیری : 0.1 درجه سانتی‌گراد
• پروتکل ارتباطی : Modbus RTU
• رابط ارتباطی : RS-485
• قابلیت خواندن داده : خواندن رجیسترهای Modbus
• تنظیم آدرس : قابل تنظیم
• نوع نصب : ریل استاندارد DIN
• عرض ریل نصب : 35 میلی‌متر
• تجهیزات سازگار :PLC، HMI و سیستم‌های مانیتورینگ سازگار با Modbus

توجه: ولتاژ تغذیه، مصرف برق، تعداد ورودی‌های قابل اتصال، نوع دقیق سیم‌بندی PT100 و تنظیمات ارتباطی مانند نرخ انتقال داده باید از دیتاشیت رسمی مدل RP100-R بررسی شوند.

ویژگی‌های ترنسمیتر دمای RP100-R

• تبدیل مقدار دمای سنسور PT100 به داده دیجیتال صنعتی
• پشتیبانی از پروتکل ارتباطی Modbus RTU
• ارتباط با شبکه صنعتی از طریق RS-485
• امکان خواندن رجیسترها برای دریافت اطلاعات دما
• قابلیت تنظیم آدرس Modbus
• رزولوشن اندازه‌گیری 0.1 درجه سانتی‌گراد
• دقت اندازه‌گیری اعلام‌شده ±0.5 درجه سانتی‌گراد
• محدوده اندازه‌گیری از 30- تا 600+ درجه سانتی‌گراد
• قابلیت استفاده در شبکه‌های چندگرهی Modbus
• نصب روی ریل استاندارد DIN 35 میلی‌متری
• مناسب برای تابلوهای برق و سیستم‌های اتوماسیون صنعتی

عملکرد ترنسمیتر PT100 به Modbus RTU چگونه است؟

سنسور PT100 با تغییر مقاومت الکتریکی خود متناسب با دما، امکان اندازه‌گیری دما را فراهم می‌کند. ترنسمیتر RP100-R مقدار دریافتی از سنسور را پردازش کرده و آن را از طریق رابط RS-485 و پروتکل Modbus RTU در اختیار تجهیزات کنترلی قرار می‌دهد.

روند کلی عملکرد این تجهیز به شکل زیر است:

1. سنسور PT100 در محل اندازه‌گیری دما نصب می‌شود.
2. سنسور به ورودی ترنسمیتر متصل می‌شود.
3. ترنسمیتر مقدار دما را اندازه‌گیری و پردازش می‌کند.
4. اطلاعات دما در رجیسترهای قابل خواندن Modbus قرار می‌گیرد.
5. PLC، HMI یا سیستم مانیتورینگ با ارسال درخواست مناسب، داده‌ها را دریافت می‌کند.

این ساختار به دریافت دیجیتال اطلاعات دما در سیستم‌های کنترل کمک می‌کند و امکان پایش متمرکز فرایندهای صنعتی را فراهم می‌سازد.

ارتباط RS-485 و پروتکل Modbus RTU

در ترنسمیتر RP100-R، ارتباط صنعتی از طریق RS-485 برقرار می‌شود و تبادل داده بر اساس پروتکل Modbus RTU صورت می‌گیرد.

RS-485 بستر فیزیکی انتقال داده است؛ درحالی‌که Modbus RTU قواعد تبادل پیام و دسترسی به داده‌ها را مشخص می‌کند. ترکیب این دو، امکان اتصال ترنسمیتر به کنترلرها و تجهیزات سازگار را فراهم می‌کند.

مهم‌ترین قابلیت‌های ارتباطی این تجهیز عبارت‌اند از:

• ارسال داده از طریق رابط RS-485
• پشتیبانی از ارتباط Modbus RTU
• خواندن رجیسترهای اطلاعات دما
• تنظیم آدرس ارتباطی برای شناسایی تجهیز در شبکه
• امکان استفاده در شبکه‌های چندگرهی، مشروط به رعایت محدودیت‌های شبکه و تنظیمات صحیح

برای برقراری ارتباط، پارامترهایی مانند آدرس دستگاه، نرخ انتقال داده، بیت‌های توقف و سایر تنظیمات سریال باید با تنظیمات PLC یا نرم‌افزار مانیتورینگ مطابقت داشته باشند. مقادیر دقیق این پارامترها و نقشه رجیسترهای مدل RP100-R باید از مستندات سازنده دریافت شوند.

کاربردهای ترنسمیتر PT100 مدل RP100-R

ترنسمیتر RP100-R در پروژه‌هایی کاربرد دارد که لازم است مقدار دمای سنسور PT100 به‌صورت دیجیتال در اختیار سیستم کنترل یا مانیتورینگ قرار گیرد.

کاربردهای متداول این تجهیز عبارت‌اند از:

• سیستم‌های کنترل و پایش دمای صنعتی
• تابلوهای برق و اتوماسیون
• کوره‌ها و تجهیزات حرارتی
• خطوط تولید کارخانه‌ها
• ماشین‌آلات صنعتی دارای سنسور دما
• سیستم‌های مانیتورینگ دما
• پروژه‌های مبتنی بر PLC و HMI
• سامانه‌های SCADA سازگار با Modbus RTU
• فرایندهای صنعتی نیازمند ثبت و دریافت دیجیتال اطلاعات دما

انتخاب این ترنسمیتر برای هر کاربرد باید بر اساس محدوده دمای واقعی، نوع سنسور، دقت موردنیاز و سازگاری ارتباطی انجام شود.

راهنمای نصب و راه‌اندازی ترنسمیتر RP100-R

برای نصب و راه‌اندازی ترنسمیتر دما، رعایت دستورالعمل سازنده و اصول ایمنی برق صنعتی ضروری است.

1. بررسی مشخصات: محدوده دما، نوع سنسور PT100 و نیازهای ارتباطی پروژه را بررسی کنید.
2. نصب مکانیکی: ترنسمیتر را مطابق دستورالعمل سازنده روی ریل DIN با عرض 35 میلی‌متر نصب کنید.
3. اتصال سنسور: سنسور PT100 را مطابق نقشه سیم‌بندی رسمی دستگاه به ورودی مربوطه متصل کنید.
4. تأمین تغذیه: ولتاژ تغذیه مجاز را از روی دیتاشیت بررسی کرده و سپس دستگاه را تغذیه کنید.
5. سیم‌بندی RS-485: خطوط ارتباطی را مطابق راهنمای سازنده و اصول سیم‌کشی شبکه سریال متصل کنید.
6. تنظیم ارتباط: آدرس Modbus و سایر پارامترهای ارتباطی را با PLC یا سیستم مانیتورینگ هماهنگ کنید.
7. بررسی داده‌ها: رجیسترهای مربوط به دما را طبق نقشه رجیستر دستگاه بخوانید و مقدار دریافتی را بررسی کنید.

نکته مهم: تعداد سیم‌های قابل پشتیبانی برای PT100، قطب‌بندی ترمینال‌ها، ولتاژ تغذیه و آدرس رجیسترهای دما نباید بدون مراجعه به نقشه سیم‌بندی و دیتاشیت رسمی تعیین شوند.

قیمت ترنسمیتر مدباس PT100 مدل RP100-R

قیمت ترنسمیتر RP100-R به موجودی، شرایط بازار و زمان خرید بستگی دارد. برای اطلاع از قیمت روز، موجودی و دریافت اطلاعات فنی تکمیلی می‌توانید با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترنسمیتر RP100-R از ایستاتجهیز

برای خرید ترنسمیتر دمای PT100 به Modbus RTU مدل RP100-R، می‌توانید از ایستاتجهیز استعلام قیمت و موجودی دریافت کنید.

جمع‌بندی

ترنسمیتر دمای RP100-R یک ماژول صنعتی برای تبدیل اطلاعات سنسور PT100 به داده دیجیتال از طریق RS-485 و Modbus RTU است. محدوده اندازه‌گیری اعلام‌شده 30- تا 600+ درجه سانتی‌گراد، دقت ±0.5 درجه سانتی‌گراد، رزولوشن 0.1 درجه سانتی‌گراد و نصب روی ریل DIN، از مشخصات اصلی این تجهیز هستند.

این ترنسمیتر برای پروژه‌های کنترل دما، تابلوهای اتوماسیون و سامانه‌های مانیتورینگ صنعتی سازگار با Modbus RTU قابل استفاده است. پیش از خرید و نصب، بررسی ولتاژ تغذیه، نقشه سیم‌بندی سنسور و جدول رجیسترهای دستگاه توصیه می‌شود.
