رله دو چنج اور 8 آمپر 220Vac WAGO 788-516

رله WAGO 788-516 یک رله الکترومکانیکی دو چنج‌ اور برای استفاده در مدار های فرمان، تابلو های برق و سیستم‌ های کنترل صنعتی است. این مدل دارای دو کنتاکت Changeover یا 2CO بوده و با ولتاژ بوبین 220VAC کار می‌کند. وجود ماژول LED نیز امکان مشاهده سریع وضعیت تحریک رله را برای کاربر فراهم می‌کند.

جریان نامی کنتاکت‌ های این رله 8 آمپر است و می‌توان از آن برای قطع و وصل مدار های مختلف در محدوده مجاز کنتاکت استفاده کرد. ساختار دو چنج‌ اور باعث می‌شود با یک رله بتوان دو مسیر مستقل را کنترل کرد؛ موضوعی که در مدار های فرمان و تابلو های کنترل می‌تواند به کاهش تعداد قطعات و منظم‌ تر شدن سیم‌ کشی کمک کند.

معرفی رله WAGO 788-516

WAGO 788-516 در گروه رله‌ های رابط و واسط قرار می‌گیرد و برای ایجاد ارتباط بین مدار فرمان و مدار خروجی مورد استفاده قرار می‌گیرد. در این مدل، هر کنتاکت چنج‌ اور شامل ترمینال مشترک COM و دو مسیر NO و NC است. در حالت عادی، مسیر NC متصل بوده و با تحریک بوبین، وضعیت کنتاکت تغییر کرده و مسیر NO برقرار می‌شود.

ولتاژ نامی بوبین این مدل 220VAC است؛ بنابراین باید ولتاژ مدار فرمان با ولتاژ مورد نیاز رله مطابقت داشته باشد. این موضوع در هنگام انتخاب بین مدل‌ های مختلف سری WAGO اهمیت دارد، زیرا مدل‌ های مشابه ممکن است با ولتاژ های متفاوتی عرضه شوند.

ماژول LED تعبیه‌ شده روی رله نیز یک نشانگر بصری برای بررسی وضعیت تحریک بوبین فراهم می‌کند. این قابلیت در زمان راه‌ اندازی، سرویس و عیب‌ یابی تابلو می‌تواند باعث تشخیص سریع‌ تر وضعیت رله شود.

عملکرد دو کنتاکت چنج اور

اصلی‌ ترین ویژگی WAGO 788-516 وجود دو کنتاکت چنج‌ اور مستقل است. هر کنتاکت می‌تواند بین دو مسیر NO و NC تغییر وضعیت دهد و در نتیجه امکان کنترل دو مدار مجزا با یک رله فراهم می‌شود.

این ساختار برای مدار هایی مناسب است که در آنها علاوه بر قطع و وصل یک مسیر، نیاز به تغییر هم‌ زمان وضعیت مسیر دیگری نیز وجود دارد. برای مثال، یک کنتاکت می‌تواند برای فرمان یک تجهیز و کنتاکت دیگر برای ارسال سیگنال وضعیت همان مدار استفاده شود؛ البته انتخاب نهایی باید بر اساس مشخصات بار و مدار انجام شود.

مشخصات فنی رله WAGO 788-516

• ولتاژ نامی بوبین: 220VAC
• تعداد کنتاکت: 2CO
• نوع کنتاکت: دو چنج‌ اور
• جریان نامی کنتاکت: 8A
• نشانگر وضعیت: LED
• نوع رله: الکترومکانیکی
• مناسب مدار های فرمان و کنترل
• دارای ترمینال‌ های ورودی و خروجی مجزا
• طراحی مناسب نصب در تابلو برق
• مناسب استفاده در مدار های کنترل صنعتی

کاربرد های رله WAGO 788-516

رله WAGO 788-516 برای مدار های کنترلی و تابلو هایی طراحی شده است که به دو مسیر چنج‌ اور با بوبین 220VAC نیاز دارند. ترکیب دو کنتاکت مستقل و نشانگر LED باعث می‌شود این مدل در بسیاری از مدار های فرمان و واسط صنعتی قابل استفاده باشد.

مدار های فرمان صنعتی

از این رله می‌توان برای قطع و وصل مسیر های فرمان و تغییر وضعیت سیگنال‌ های کنترلی استفاده کرد. وجود دو کنتاکت چنج‌ اور امکان کنترل دو مسیر را با یک تجهیز فراهم می‌کند.

تابلو های برق و کنترل

ابعاد و ساختار ماژولار رله‌ های WAGO برای استفاده در تابلو های برق و کنترل مناسب است. LED روی ماژول نیز بررسی وضعیت مدار را در زمان سرویس ساده‌ تر می‌کند.

واسط بین کنترلر و تجهیزات

WAGO 788-516 می‌تواند به‌ عنوان رله واسط بین یک مدار فرمان و مدار خروجی مورد استفاده قرار گیرد. در این حالت، تحریک بوبین باعث تغییر وضعیت کنتاکت‌ های خروجی شده و فرمان به مدار بعدی منتقل می‌شود.

کنترل تجهیزات و عملگر ها

در صورتی که جریان، ولتاژ و نوع بار در محدوده مجاز کنتاکت قرار داشته باشد، می‌توان از خروجی رله برای کنترل تجهیزاتی مانند کنتاکتور ها، عملگر ها و سایر مصرف‌ کننده‌ های مدار فرمان استفاده کرد.

مدار های سیگنال‌ دهی و مانیتورینگ

کنتاکت‌ های NO و NC امکان استفاده از رله در مدار های اعلام وضعیت و مانیتورینگ را نیز فراهم می‌کنند. به این ترتیب می‌توان با تغییر وضعیت رله، یک سیگنال را به مدار کنترل یا نمایش منتقل کرد.

نقش ماژول LED در رله WAGO 788-516

یکی از قابلیت‌ های کاربردی این مدل، وجود ماژول LED است. هنگامی که بوبین رله در وضعیت تحریک قرار می‌گیرد، LED به‌ عنوان نشانگر وضعیت به کاربر کمک می‌کند تا بدون نیاز به اندازه‌ گیری مستقیم، وضعیت عملکرد رله را سریع‌ تر بررسی کند.

این ویژگی در تابلو های برق که تعداد زیادی رله و تجهیزات کنترلی در کنار یکدیگر نصب شده‌اند اهمیت بیشتری دارد. در زمان عیب‌ یابی نیز می‌توان از LED به‌ عنوان یک نشانه اولیه برای بررسی دریافت فرمان استفاده کرد؛ البته روشن بودن LED به‌ تنهایی جایگزین اندازه‌ گیری و بررسی کامل مدار نیست.

نکات مهم درباره جریان 8 آمپر

عبارت 8 آمپر در مشخصات رله به معنی ظرفیت نامی کنتاکت در شرایط تعیین‌شده توسط سازنده است و نباید آن را برای تمام انواع بار به‌صورت یکسان در نظر گرفت.

نوع بار، ولتاژ کاری، جریان راه‌ اندازی و تعداد دفعات قطع و وصل می‌توانند روی عمر کنتاکت تأثیر بگذارند. در بار های القایی مانند بوبین کنتاکتور ها، شیر های برقی و موتور های کوچک، جریان لحظه‌ ای و شرایط ایجاد قوس الکتریکی هنگام قطع و وصل باید در انتخاب رله مورد توجه قرار گیرد.

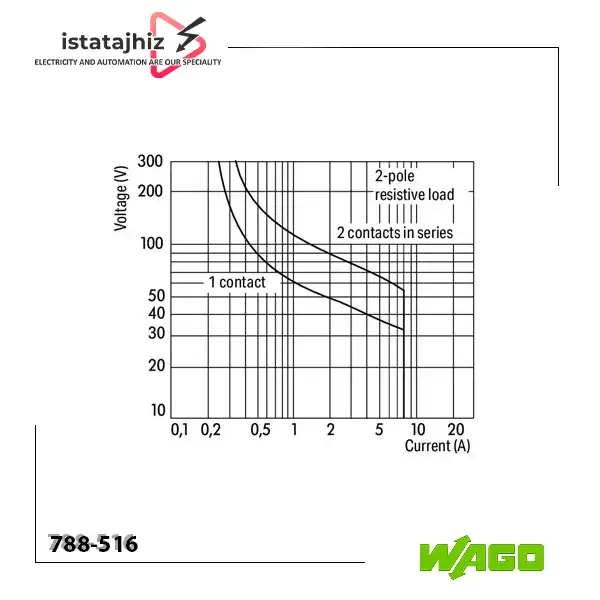

بنابراین اگر قصد دارید از این رله صنعتی وگو برای یک بار مشخص استفاده کنید، بهتر است مشخصات بار را با جدول ظرفیت سوئیچینگ و شرایط کاری اعلام‌ شده در دیتاشیت تطبیق دهید.

مزیت استفاده از دو چنج اور در یک رله

استفاده از رله دو چنج‌اور زمانی کاربردی است که در یک مدار به بیش از یک مسیر تغییر وضعیت نیاز باشد. به‌ جای استفاده از دو رله مجزا، می‌توان از یک رله دو کنتاکته استفاده کرد و دو مسیر را به‌ صورت مستقل کنترل نمود.

برای مثال، در یک مدار فرمان می‌توان از یک کنتاکت برای ارسال فرمان به مدار خروجی و از کنتاکت دیگر برای ارسال سیگنال وضعیت استفاده کرد. البته نحوه سیم‌ بندی باید متناسب با منطق مدار و مشخصات بار انجام شود.

این ساختار می‌تواند به کاهش تعداد تجهیزات، ساده‌ تر شدن سیم‌ کشی و مرتب‌ تر شدن تابلو کمک کند. برند WAGO نیز در طراحی تجهیزات رابط و ترمینال‌ های صنعتی، تمرکز ویژه‌ ای بر کاربرد های تابلو و مدار های کنترل دارد.

نکات مهم در نصب و استفاده

پیش از نصب WAGO 788-516، ولتاژ مدار فرمان را بررسی کنید و مطمئن شوید که بوبین رله برای 220VAC طراحی شده است. اتصال ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به رله شود.

همچنین باید جریان و نوع بار متصل به کنتاکت‌ ها بررسی شود. اگر بار از نوع القایی است، استفاده از مدار های حفاظتی مناسب برای کاهش اثرات ناشی از قطع جریان القایی می‌تواند به افزایش عمر کنتاکت کمک کند.

در زمان سیم‌ کشی نیز باید ترمینال‌ های هر کنتاکت به‌ درستی شناسایی شوند تا مسیر های COM، NO و NC مطابق نقشه مدار متصل شوند.

انتخاب رله مناسب برای مدار فرمان

هنگام انتخاب WAGO 788-516 بهتر است علاوه بر تعداد کنتاکت و جریان نامی، چند عامل دیگر نیز بررسی شود. مهم‌ ترین موارد شامل ولتاژ بوبین، نوع بار، جریان کاری، ولتاژ سوئیچینگ، تعداد دفعات قطع و وصل و فضای موجود در تابلو هستند.

اگر مدار شما با 220VAC فرمان می‌گیرد و به دو کنتاکت چنج‌ اور نیاز دارد، WAGO 788-516 می‌تواند ساختار مناسبی برای ایجاد دو مسیر NO/NC در اختیار مدار قرار دهد. با این حال برای بار های حساس یا القایی، ظرفیت واقعی سوئیچینگ باید از دیتاشیت بررسی شود و صرفاً بر اساس عدد 8 آمپر تصمیم‌ گیری نشود.

قیمت و خرید رله دو چنج اور 8 آمپر 220Vac WAGO 788-516

برای اطلاع از قیمت رله WAGO 788-516 و خرید این محصول می‌توانید از ایستا تجهیز اقدام کنید. این مدل با دو کنتاکت چنج‌ اور، بوبین 220VAC و نشانگر LED، برای استفاده در مدار های فرمان، تابلو های کنترل و سیستم‌ های اتوماسیون صنعتی کاربرد دارد.

اگر برای انتخاب این رله یا تطبیق مشخصات آن با بار مورد نظر خود نیاز به راهنمایی دارید، کارشناسان ایستا تجهیز می‌توانند در انتخاب مدل مناسب به شما کمک کنند.
