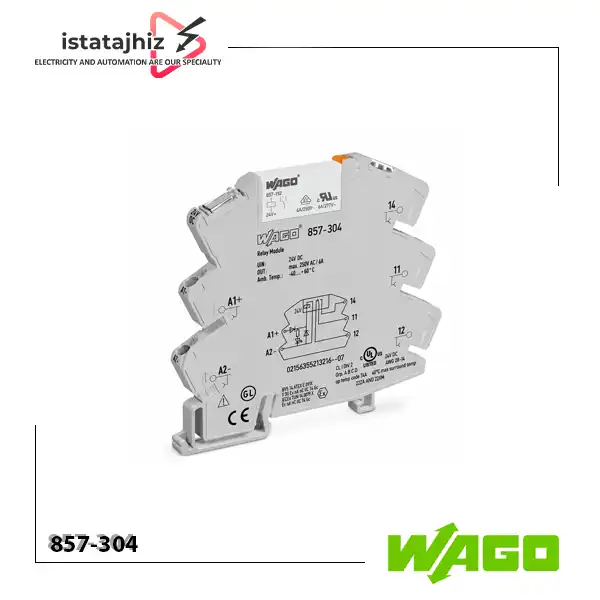

رله WAGO 857-304

رله WAGO 857-304 یک رله واسط صنعتی با طراحی فشرده و نصب ریلی است که برای ایزوله‌سازی و تقویت سیگنال‌های کنترلی PLC در تابلوهای برق و سیستم‌های اتوماسیون صنعتی به کار می‌رود. این مدل با بوبین 24 ولت DC و یک کنتاکت تبدیلی (1 CO / SPDT) طراحی شده و امکان سوئیچ‌کردن بارهای کنترلی و مقاومتی تا 6 آمپر را فراهم می‌کند.

این رله به‌طور ویژه برای مدارهایی مناسب است که خروجی PLC یا کنترلر، توان کافی برای راه‌اندازی مستقیم بار را ندارد و نیاز به یک لایه واسط مطمئن، کم‌حجم و صنعتی وجود دارد. استفاده از WAGO 857-304 باعث افزایش ایمنی مدار، کاهش استهلاک خروجی کنترلر و ساده‌تر شدن فرآیند عیب‌یابی در تابلو برق می‌شود.

مشخصات فنی رله WAGO 857-304

• مدل: WAGO 857-304
• نوع تجهیز: رله واسط / Interface Relay

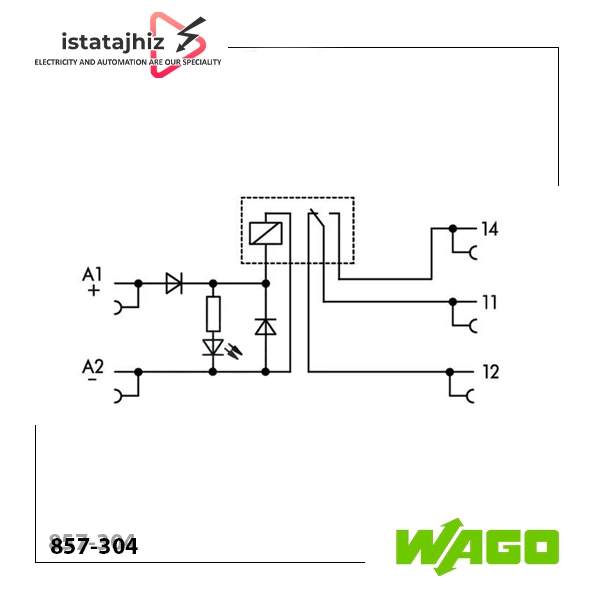

• نوع کنتاکت: 1 CO / SPDT
• ولتاژ بوبین: 24VDC
• محدوده ولتاژ ورودی: از -15% تا +20%
• جریان نامی ورودی: حدود 10 mA در 24VDC
• جریان مجاز کنتاکت: 6A
• حداکثر ولتاژ سوئیچینگ: 250VAC

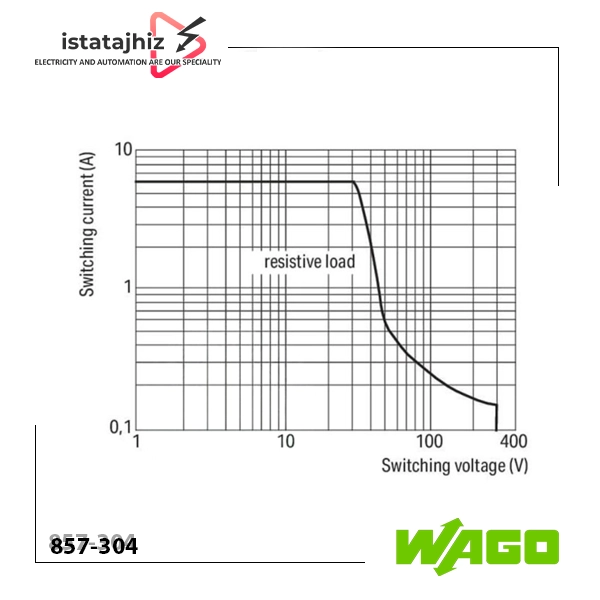

• توان سوئیچینگ مقاومتی: 1500VA AC
• ظرفیت بار موتوری/کنترلی:
  AC-15: 3A در 250VAC
  DC-13: 2A در 24VDC
• جریان هجومی مقاومتی: تا 20A در 0.02s
• جنس کنتاکت: AgSnO2
• نشانگر وضعیت: LED زرد
• حفاظت اتصال کوتاه بار: فیوز سریع 4A
• زمان وصل و قطع: حدود 6ms
• عمر مکانیکی: 5×10⁶ سیکل
• عمر الکتریکی: 50×10³ سیکل در بار مقاومتی NO

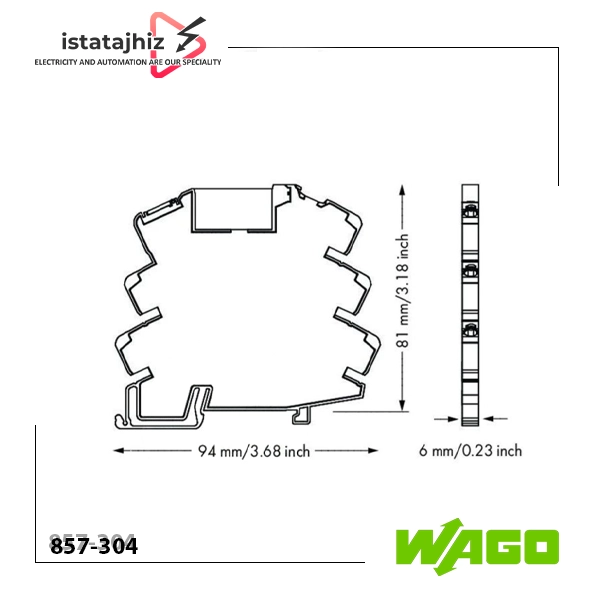

• عرض ماژول: 6mm
• نصب: روی ریل DIN-35
  ترمینال: Push-in CAGE CLAMP
• مقطع هادی قابل پشتیبانی: 0.34 تا 2.5mm²
• طول لخت‌کردن سیم: 9 تا 10mm
• درجه حفاظت: IP20
• دمای کاری: -40 تا +60°C
• وزن: 31.6g
• عایق بین مدار کنترل و بار: تقویت‌شده / جداسازی ایمن
• استقامت عایقی: 3.51kVrms / 1 دقیقه

عملکرد رله WAGO 857-304 در مدارهای PLC

در بسیاری از سیستم‌های اتوماسیون صنعتی، خروجی PLC مستقیماً نباید یا نمی‌تواند بار نهایی را تغذیه کند. دلیل این موضوع می‌تواند محدودیت جریان خروجی، حساسیت تجهیزات کنترل، یا نیاز به ایزولاسیون الکتریکی باشد.

رله 857-304 با دریافت فرمان 24VDC از خروجی کنترلر، کنتاکت داخلی خود را تغییر وضعیت می‌دهد و به این ترتیب امکان کنترل بارهای AC یا DC را فراهم می‌کند. این ساختار، هم از PLC محافظت می‌کند و هم امکان سرویس و تعویض سریع‌تری نسبت به تجهیزات اصلی قدرت ایجاد می‌کند.

مزایای استفاده از WAGO 857-304

1) حفاظت از خروجی PLC

با قرار دادن رله واسط بین PLC و بار، خروجی کنترلر در برابر اضافه‌جریان، نویز و تنش‌های سوئیچینگ محافظت می‌شود.

2) ایزولاسیون مطمئن

این مدل دارای جداسازی ایمن بین مدار کنترل و بار است و برای تابلوهای صنعتی گزینه‌ای حرفه‌ای محسوب می‌شود.

3) نصب سریع و کم‌جا

بدنه باریک 6 میلی‌متری و نصب روی ریل DIN باعث می‌شود در تابلوهای فشرده نیز به‌راحتی قابل استفاده باشد.

4) عیب‌یابی آسان

وجود LED زرد برای نمایش وضعیت عملکرد، تشخیص سریع فرمان و وضعیت مدار را ساده می‌کند.

5) دوام بالا

عمر مکانیکی بالا و استفاده از کنتاکت AgSnO2 باعث افزایش قابلیت اطمینان در کارکردهای مداوم صنعتی می‌شود.

کاربردهای رله WAGO 857-304

این رله در طیف گسترده‌ای از پروژه‌های برق و اتوماسیون صنعتی استفاده می‌شود، از جمله:

• تابلوهای برق صنعتی
• سیستم‌های PLC و کنترل فرآیند
• کنترل شیر برقی، کنتاکتور کم‌مصرف و سیگنال‌های فرمان
• ماشین‌آلات صنعتی
• مدارهای ایزولاسیون بین کنترلر و بار
• خطوط تولید و اتوماسیون کارخانه
• تابلوهای کنترلی با محدودیت فضا
• سیستم‌های مانیتورینگ و کنترل تجهیزات جانبی

قیمت رله WAGO 857-304

قیمت رله WAGO 857-304 با توجه به موجودی، نرخ ارز و تعداد سفارش متغیر است. برای اطلاع از قیمت روز، استعلام موجودی و دریافت پیش‌فاکتور، با واحد فروش ایستاتجهیز تماس بگیرید.

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

چرا رله واسط WAGO انتخاب مناسبی است؟

برند WAGO از تولیدکنندگان معتبر تجهیزات اتصال و اتوماسیون صنعتی در جهان است و محصولات آن به دقت ساخت، کیفیت پایدار و عمر کاری بالا شناخته می‌شوند. رله‌های واسط این برند برای محیط‌های صنعتی طراحی شده‌اند و از نظر کیفیت کنتاکت، سرعت عملکرد، ایمنی و ابعاد، در سطح مطلوبی قرار دارند.

مدل 857-304 به‌خصوص برای پروژه‌هایی مناسب است که در آن‌ها:

• فضای تابلو محدود است
• نیاز به سوئیچینگ مطمئن وجود دارد
• خروجی PLC باید ایزوله شود
• سرویس و نگهداری سریع اهمیت دارد

نکات مهم در انتخاب و استفاده رله وگو

1. این رله برای جریان دائم 6 آمپر طراحی شده است؛ برای
2. بارهای القایی باید شرایط واقعی بار بررسی شود.
3. در بارهای DC یا القایی، استفاده از مدار حفاظتی مناسب ضروری است.
4. اگر بار شما موتوری یا سلفی است، باید به رده‌های AC-15 و DC-13 توجه شود.
5. برای حفاظت مدار بار، استفاده از فیوز سریع 4 آمپر مطابق دیتاشیت توصیه می‌شود.

خرید رله WAGO 857-304

برای خرید رله وگو  857-304 با بوبین 24VDC و کنتاکت 6 آمپر، می‌توانید از طریق فروشگاه برق صنعتی ایستاتجهیز لاله زار اقدام کنید. این محصول مناسب استفاده در تابلوهای PLC، مدارهای فرمان و سیستم‌های اتوماسیون صنعتی است.

جمع‌بندی

رله WAGO 857-304 یک رله واسط صنعتی فشرده، قابل اعتماد و مناسب برای کنترل بارهای فرمانی در سیستم‌های PLC و اتوماسیون صنعتی است. این مدل با بوبین 24VDC، کنتاکت 6A، نصب DIN، LED وضعیت و ترمینال Push-in، انتخابی حرفه‌ای برای تابلوهای برق صنعتی و پروژه‌های اتوماسیون محسوب می‌شود.

اگر به دنبال یک رله واسط با کیفیت ساخت بالا، نصب آسان و عملکرد پایدار هستید، WAGO 857-304 گزینه‌ای بسیار مناسب برای استفاده در تابلوهای برق و سیستم‌های کنترلی است.
