رله چهار چنج اور 5 آمپر 220Vac WAGO 858-508

رله WAGO 858-508 یک ماژول رله الکترومکانیکی برای استفاده در مدار های فرمان، تابلو های برق و سیستم‌ های اتوماسیون صنعتی است. این مدل دارای چهار کنتاکت چنج‌ اور (4CO) بوده و برای هر کنتاکت امکان تغییر مسیر بین حالت‌ های نرمال باز و نرمال بسته وجود دارد. ولتاژ نامی ورودی آن 230VAC است و محدوده ولتاژ ورودی از 20- تا 10+ درصد ولتاژ نامی را پوشش می‌دهد؛ به همین دلیل برای مدار های فرمان 220 ولت AC کاربرد دارد.

جریان دائم مجاز کنتاکت‌ های این رله 5 آمپر است و حداکثر ولتاژ سوئیچینگ آن 250VAC اعلام شده است. همچنین وجود نشانگر LED قرمز، امکان مشاهده وضعیت عملکرد رله PLC وگو را فراهم می‌کند. یکی دیگر از قابلیت‌ های کاربردی این مدل، عملکرد دستی (Manual Operation) است که برای تست و بررسی مدار فرمان هنگام راه‌ اندازی یا عیب‌ یابی می‌تواند مفید باشد.

معرفی رله WAGO 858-508

WAGO 858-508 از سری رله‌ های رابط WAGO است و با هدف ایجاد ارتباط و جدا سازی عملکردی بین مدار کنترل و مدار بار مورد استفاده قرار می‌گیرد. چهار کنتاکت چنج‌ اور مستقل در یک ماژول، امکان کنترل چند مسیر یا چند سیگنال را با یک تجهیز فراهم می‌کند و می‌تواند تعداد قطعات مورد نیاز در مدار فرمان را کاهش دهد.

این مدل روی ریل DIN-35 نصب می‌شود و عرض آن 31 میلی‌ متر است. اتصال سیم‌ ها نیز با تکنولوژی Push-in CAGE CLAMP® انجام می‌شود که امکان سیم‌ کشی سریع و مطمئن را در تابلو فراهم می‌کند. برای هادی‌ های مفتولی و افشان، سطح مقطع 0.34 تا 1.5 میلی‌ متر مربع قابل اتصال است.

در مدار ورودی، جریان نامی در ولتاژ 230VAC حدود 9 میلی‌ آمپر است. در بخش خروجی نیز کنتاکت‌ ها از جنس AgCe هستند و جریان دائم مجاز آنها 5 آمپر است. حداکثر توان سوئیچینگ برای بار مقاومتی AC برابر 1250VA اعلام شده است.

عملکرد چهار کنتاکت چنج اور

مهم‌ ترین ویژگی WAGO 858-508، وجود چهار کنتاکت چنج‌ اور است. هر کنتاکت دارای مسیر مشترک و دو وضعیت نرمال باز و نرمال بسته است و با تحریک رله، وضعیت اتصال تغییر می‌کند.

این ساختار زمانی اهمیت بیشتری دارد که در یک مدار کنترل، لازم باشد چند سیگنال یا چند مسیر به‌ صورت هم‌ زمان تغییر وضعیت دهند. به همین دلیل این مدل می‌تواند در مدار های فرمان چند مسیره، کنترل تجهیزات، سیگنال‌ دهی و واسط بین تجهیزات کنترلی و عملگر ها مورد استفاده قرار گیرد.

در واقع، رله صنعتی WAGO 858-508 به‌ جای استفاده از چند رله تک‌ کنتاکته، چهار مسیر چنج‌ اور را در یک ماژول در اختیار کاربر قرار می‌دهد. این موضوع می‌تواند سیم‌ کشی و سازمان‌ دهی تجهیزات داخل تابلو را ساده‌ تر کند.

مشخصات فنی رله WAGO 858-508

• ولتاژ نامی ورودی: 230VAC
• محدوده ولتاژ ورودی: 20- تا 10+ درصد
• تعداد کنتاکت چنج‌ اور: 4 عدد
• جریان دائم مجاز: 5A
• جنس کنتاکت: AgCe
• حداکثر ولتاژ سوئیچینگ: 250VAC
• توان سوئیچینگ بار مقاومتی: حداکثر 1250VA
• نشانگر وضعیت: LED قرمز
• نوع عملکرد: دارای عملکرد دستی
• نوع نصب: ریل DIN-35
• عرض ماژول: 31 میلی‌ متر

کاربرد های رله WAGO 858-508

رله WAGO 858-508 برای مدار هایی مناسب است که در آنها علاوه بر سوئیچینگ، به چندین کنتاکت چنج‌ اور در یک تجهیز نیاز وجود دارد. ترکیب چهار خروجی چنج‌ اور با ابعاد نسبتاً فشرده، این مدل را برای تابلو های کنترل و مدار های فرمان چند مسیره کاربردی می‌کند.

مدار های فرمان صنعتی

این رله می‌تواند برای تغییر وضعیت چند مسیر در مدار های فرمان و کنترل تجهیزات صنعتی استفاده شود. چهار کنتاکت مستقل امکان مدیریت چند سیگنال را فراهم می‌کنند.

تابلو های برق و کنترل

نصب روی ریل DIN و اتصال Push-in باعث می‌شود 858-508 برای استفاده در تابلو های برق، تابلو های کنترل و تجهیزات اتوماسیون مناسب باشد.

واسط بین کنترلر و تجهیزات خروجی

می‌ توان از رله به‌ عنوان واسط بین تجهیزات کنترلی و مدار های خروجی استفاده کرد. چهار کنتاکت چنج‌ اور امکان جدا سازی و تغییر وضعیت مسیر های مختلف را در اختیار مدار قرار می‌دهد.

کنترل کنتاکتور ها و عملگر ها

در شرایطی که مشخصات جریان و نوع بار با ظرفیت کنتاکت رله مطابقت داشته باشد، خروجی‌ های آن می‌توانند برای کنترل کنتاکتور ها، شیر های برقی و سایر تجهیزات فرمان مورد استفاده قرار گیرند.

سیگنال‌ دهی و تغییر وضعیت

کنتاکت‌ های NO و NC امکان استفاده از رله برای ارسال یا تغییر سیگنال وضعیت تجهیزات را فراهم می‌کنند؛ بنابراین می‌ توان از آن در مدار های مانیتورینگ و کنترل نیز استفاده کرد.

عملکرد دستی و نشانگر LED

یکی از ویژگی‌ های کاربردی WAGO 858-508، وجود عملکرد دستی در کنار نشانگر LED قرمز است. عملکرد دستی می‌تواند هنگام راه‌ اندازی تابلو یا عیب‌ یابی مدار به تکنسین کمک کند تا وضعیت رله و مسیر خروجی را بدون وابستگی کامل به فرمان اصلی بررسی کند. LED قرمز نیز وضعیت عملکرد رله را قابل مشاهده می‌کند و در بررسی سریع تجهیزات داخل تابلو، اطلاعات بصری مناسبی در اختیار کاربر قرار می‌دهد.

نکات مهم در انتخاب و استفاده

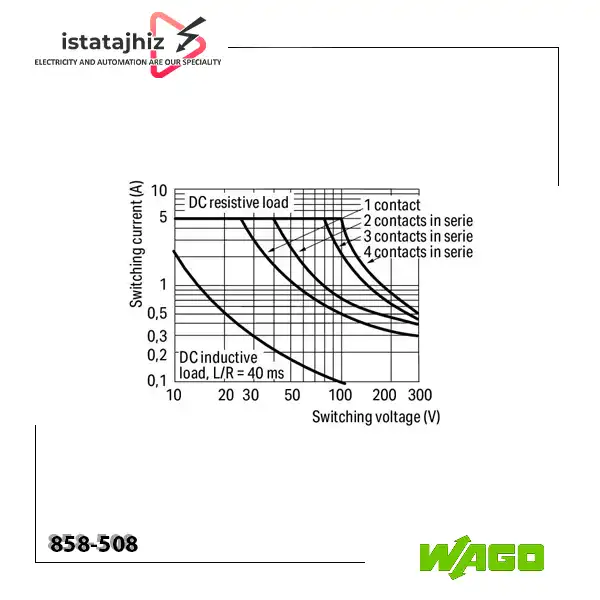

عدد 5 آمپر در مشخصات این محصول، جریان دائم مجاز کنتاکت است و نباید آن را به‌ عنوان ظرفیت یکسان برای تمام انواع بار در نظر گرفت. نوع بار و شرایط قطع و وصل روی ظرفیت واقعی رله تأثیر دارند.

برای مثال، ظرفیت اعلام‌ شده برای بار AC-15 برابر 1 آمپر در 240VAC و برای DC-13 برابر 2 آمپر در 24VDC است. بنابراین در کاربرد هایی مانند کنترل کنتاکتور، شیر برقی یا سایر بار های القایی، باید مشخصات بار و جریان راه‌ اندازی آن پیش از انتخاب رله بررسی شود.

حداکثر ولتاژ سوئیچینگ این مدل 250VAC و توان سوئیچینگ بار مقاومتی آن 1250VA است. همچنین جریان هجومی بار مقاومتی AC می‌تواند تا 15 آمپر برای 4 ثانیه باشد.

نصب و اتصال سیم

رله WAGO 858-508 برای نصب روی ریل DIN-35 طراحی شده و ابعاد آن حدود 31 میلی‌ متر عرض، 97 میلی‌ متر ارتفاع و 73 میلی‌ متر عمق از لبه بالایی ریل است. این طراحی امکان قرارگیری ماژول در تابلو های برق و سیستم‌ های کنترل را فراهم می‌کند.

اتصال سیم‌ ها با سیستم Push-in CAGE CLAMP® انجام می‌شود. برای هادی‌ های مفتولی و افشان، سطح مقطع استاندارد قابل اتصال 0.34 تا 1.5 میلی‌ متر مربع است و در شرایط مشخص امکان اتصال ترکیبی سیم‌ ها نیز طبق دیتاشیت وجود دارد.

عمر کاری و زمان عملکرد

زمان جذب رله حدود 25 میلی‌ ثانیه و زمان رهاسازی آن حدود 35 میلی‌ ثانیه است. زمان Bounce نیز حدود 4 میلی‌ ثانیه اعلام شده است. در بار مقاومتی و شرایط مشخص، عمر الکتریکی کنتاکت NO حدود 100 هزار سیکل و عمر مکانیکی رله تا 20 میلیون سیکل عنوان شده است.

این مشخصات باعث می‌شود محصول برای مدار های کنترلی با تعداد عملیات مشخص و شرایط کاری متناسب، گزینه مناسبی باشد؛ با این حال عمر واقعی کنتاکت‌ ها به نوع بار، جریان سوئیچینگ، تعداد دفعات قطع و وصل و شرایط محیطی وابسته است.

چرا WAGO 858-508 برای مدار های فرمان کاربردی است؟

اگر در یک تابلو به چندین مسیر چنج‌ اور نیاز داشته باشید، استفاده از یک ماژول چهار کنتاکته می‌تواند نسبت به استفاده از چند رله مجزا، آرایش مدار فرمان را منظم‌ تر کند. WAGO 858-508 علاوه بر چهار کنتاکت چنج‌ اور، به LED وضعیت و عملکرد دستی مجهز است و روی ریل DIN نصب می‌شود.

در زمان انتخاب این مدل، بهتر است تنها به عدد 5 آمپر توجه نشود و نوع بار، ولتاژ مدار، جریان واقعی، جریان راه‌ اندازی، تعداد دفعات سوئیچینگ و مشخصات AC-15 یا DC-13 نیز بررسی شود. این موضوع به‌ خصوص برای بارهای القایی اهمیت بیشتری دارد.

قیمت و خرید رله چهار چنج اور 5 آمپر 220Vac WAGO 858-508

برای اطلاع از قیمت رله WAGO 858-0508 و خرید این محصول می‌توانید از ایستا تجهیز اقدام کنید. این مدل برای کاربرد های صنعتی، مدار های فرمان، تابلو های کنترل و سیستم‌ های اتوماسیون گزینه‌ ای مناسب برای ایجاد چند مسیر چنج‌ اور در یک ماژول است.

در صورتی که برای انتخاب رله مناسب، بررسی ظرفیت کنتاکت‌ ها یا تطبیق مشخصات رله با بار مورد نظر نیاز به راهنمایی دارید، می‌توانید پیش از خرید با کارشناسان ایستا تجهیز تماس بگیرید.
