رله چهار چنج اور 5 آمپر 24VDC WAGO 858-304

رله WAGO 858-304 یک ماژول رله الکترومکانیکی چهار کنتاکته است که برای استفاده در مدار های فرمان، کنترل صنعتی، تابلو های برق و سیستم‌ های اتوماسیون طراحی شده است. این مدل دارای 4 کنتاکت چنج‌ اور (4CO) است و با استفاده از هر کنتاکت می‌توان بین مسیر های نرمال باز (NO) و نرمال بسته (NC) تغییر وضعیت ایجاد کرد.

ولتاژ نامی بوبین این مدل 24VDC است و برای مدار های کنترلی با ولتاژ مستقیم 24 ولت مورد استفاده قرار می‌گیرد. کنتاکت‌ های خروجی رله نیز قابلیت عبور جریان دائم تا 5 آمپر را دارند. وجود LED قرمز نشانگر وضعیت و قابلیت عملکرد دستی از دیگر ویژگی‌ های کاربردی این مدل هستند که در زمان تست، راه‌ اندازی و عیب‌ یابی مدار می‌توانند مورد استفاده قرار گیرند.

در بسیاری از تابلو های اتوماسیون، ولتاژ 24VDC برای مدار فرمان و تجهیزات کنترلی استفاده می‌شود. در چنین مدار هایی، WAGO 858-304 می‌تواند به‌ عنوان یک واسط بین خروجی کنترلر و مدار های مورد نظر عمل کرده و چهار مسیر مستقل چنج‌ اور را در اختیار کاربر قرار دهد.

معرفی رله WAGO 858-304

WAGO 858-304 از سری ماژول‌ های رله رابط این برند است و برای ایجاد یک واسط الکتریکی بین مدار کنترل و مدار خروجی استفاده می‌شود. چهار کنتاکت چنج‌ اور در یک بدنه باعث می‌شوند چند مسیر کنترلی با یک ماژول مدیریت شوند و در نتیجه، سیم‌ کشی مدار فرمان منظم‌ تر شود.

این مدل برای نصب روی ریل DIN-35 طراحی شده و عرض آن 31 میلی‌ متر است. اتصال سیم‌ ها نیز با سیستم Push-in CAGE CLAMP® انجام می‌شود که برای سیم‌ کشی تابلو های برق و تجهیزات کنترل صنعتی کاربرد دارد.

در بخش ورودی، بوبین رله با 24VDC تحریک می‌شود و در بخش خروجی، چهار مجموعه کنتاکت چنج‌ اور در اختیار کاربر قرار می‌گیرد. بنابراین می‌ توان با یک فرمان 24 ولت DC، وضعیت چند مسیر خروجی را تغییر داد.

عملکرد چهار کنتاکت چنج اور

ساختار 4CO مهم‌ ترین ویژگی WAGO 858-304 است. هر کنتاکت چنج‌ اور دارای یک ترمینال مشترک و دو مسیر NO و NC است. در حالت عادی، کنتاکت مشترک به مسیر NC متصل است و با تحریک بوبین، وضعیت آن تغییر کرده و اتصال به سمت NO منتقل می‌شود.

این قابلیت زمانی کاربرد زیادی دارد که یک فرمان کنترلی باید هم‌ زمان چند وضعیت یا چند مسیر مختلف را تغییر دهد. به جای استفاده از چند رله تک‌ کنتاکته، می‌توان از یک ماژول چهار کنتاکته استفاده کرد.

به همین دلیل این رله صنعتی WAGO می‌تواند در مدار های فرمان چند مسیره، سیگنال‌ دهی، کنترل تجهیزات و ایجاد واسط بین کنترلر و عملگر ها مورد استفاده قرار گیرد.

مشخصات فنی رله WAGO 858-304

• ولتاژ نامی بوبین: 24VDC
• نوع کنتاکت: 4 کنتاکت چنج‌ اور (4CO)
• جریان دائم مجاز کنتاکت: 5A
• نوع رله: الکترومکانیکی
• نشانگر وضعیت: LED قرمز
• عملکرد دستی: دارد
• نوع نصب: ریل DIN-35
• عرض ماژول: 31mm
• نوع اتصال: Push-in CAGE CLAMP®
• مناسب برای: مدار های فرمان و اتوماسیون صنعتی

کاربرد های رله WAGO 858-304

رله WAGO 858-304 برای مدار هایی مناسب است که در آنها یک فرمان 24VDC باید به چند مسیر خروجی منتقل یا وضعیت چند مدار به‌ صورت هم‌ زمان تغییر داده شود. چهار کنتاکت چنج‌ اور این مدل، انعطاف بیشتری نسبت به رله‌ های تک‌ کنتاکته در مدار های کنترلی ایجاد می‌کند.

مدار های فرمان 24VDC

ولتاژ 24 ولت DC یکی از ولتاژ های متداول در مدار های کنترل صنعتی است. این رله می‌تواند در مدار هایی که فرمان بوبین با 24VDC انجام می‌شود، به‌ عنوان واسط خروجی مورد استفاده قرار گیرد.

تابلو های اتوماسیون صنعتی

نصب روی ریل DIN و ساختار ماژولار، این مدل را برای تابلو های PLC، تابلو های کنترل ماشین‌ آلات و سیستم‌ های اتوماسیون مناسب می‌کند.

واسط PLC و تجهیزات خروجی

در برخی مدار های کنترل می‌توان از رله به‌ عنوان واسط بین خروجی PLC یا کنترلر و مدار مورد نظر استفاده کرد. این کار می‌تواند جداسازی مدار کنترل از مدار کنتاکت را فراهم کند و امکان استفاده از NO یا NC را در خروجی در اختیار کاربر قرار دهد.

کنترل تجهیزات و عملگر ها

در صورت تطابق جریان و نوع بار با ظرفیت کنتاکت، خروجی‌ های رله می‌توانند برای فرمان دادن به تجهیزات مختلف مانند کنتاکتور ها، شیر های برقی و سایر عملگر های کنترلی استفاده شوند.

سیگنال‌ دهی و مانیتورینگ

چهار کنتاکت چنج‌ اور امکان تغییر وضعیت چند سیگنال را فراهم می‌کنند و به همین دلیل می‌توان از رله در برخی مدار های اعلام وضعیت و مانیتورینگ نیز استفاده کرد.

مزیت استفاده از رله چهار چنج اور

در یک مدار کنترل که چند مسیر باید به‌ صورت هم‌ زمان تغییر وضعیت دهند، استفاده از چند رله مجزا می‌تواند باعث افزایش تعداد تجهیزات و پیچیدگی سیم‌ کشی شود. WAGO 858-304 چهار کنتاکت چنج‌ اور را در یک ماژول قرار داده است.

این ساختار می‌تواند برای تابلو هایی که تعداد زیادی مدار فرمان دارند، باعث سازمان‌ دهی بهتر سیم‌ کشی و کاهش تعداد ماژول‌ های مورد نیاز شود. با این حال، نحوه استفاده از هر کنتاکت باید بر اساس مدار و جریان واقعی بار تعیین شود.

نشانگر LED و عملکرد دستی

رله WAGO 858-304 به LED قرمز نشانگر وضعیت مجهز است. این LED به تکنسین اجازه می‌دهد وضعیت تحریک رله را سریع‌ تر از روی تابلو بررسی کند و در فرآیند عیب‌ یابی مدار اطلاعات بصری در اختیار داشته باشد.

همچنین وجود عملکرد دستی امکان بررسی عملکرد کنتاکت‌ ها را در زمان راه‌ اندازی یا سرویس مدار فراهم می‌کند. این قابلیت در شرایطی که نیاز به تست مسیر خروجی بدون اجرای کامل فرمان کنترلی وجود دارد، کاربردی است.

نکات مهم هنگام انتخاب و استفاده

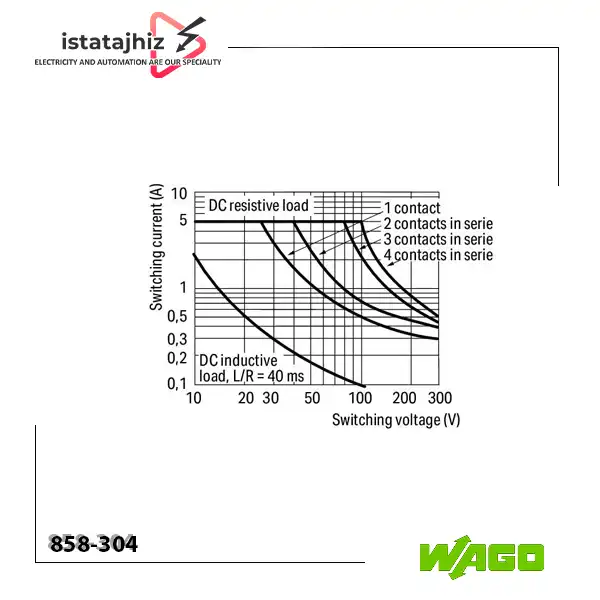

جریان نامی 5 آمپر را نباید برای تمام انواع بار به‌ صورت یکسان در نظر گرفت. ظرفیت واقعی سوئیچینگ کنتاکت به نوع بار، ولتاژ، جریان راه‌ اندازی و تعداد دفعات قطع و وصل وابسته است.

به‌ خصوص هنگام کنترل بار های القایی مانند کنتاکتور ها، رله‌ های دیگر، شیر های برقی یا تجهیزات دارای سیم‌ پیچ، باید جریان کاری و جریان هجومی بار با مشخصات رله تطبیق داده شود.

همچنین در مدار های DC، هنگام قطع بار های القایی ممکن است ولتاژ برگشتی ایجاد شود. استفاده از مدار حفاظتی مناسب مانند دیود هرزگرد یا سایر روش‌های مهار ولتاژ، متناسب با نوع بار و مدار، می‌تواند به کاهش تنش روی کنتاکت‌ ها و تجهیزات کنترلی کمک کند.

نصب و اتصال سیم

WAGO 858-304 برای نصب روی ریل DIN-35 طراحی شده است و عرض ماژول آن 31 میلی‌ متر است. این ساختار برای استفاده در تابلو های کنترل و تابلو های اتوماسیون که تجهیزات متعددی روی ریل نصب می‌شوند، مناسب است.

ترمینال‌ های Push-in CAGE CLAMP® نیز امکان اتصال سریع سیم را فراهم می‌کنند. استفاده از این نوع اتصال در تابلو های صنعتی می‌تواند زمان سیم‌ کشی و عملیات نصب را کاهش دهد.

تفاوت WAGO 858-304 با رله‌های 230VAC

مهم‌ ترین تفاوت این مدل با نسخه‌ های دارای بوبین AC، نوع ولتاژ تحریک است. WAGO 858-304 برای 24VDC طراحی شده و بنابراین باید در مدار فرمان DC با ولتاژ مناسب استفاده شود.

این موضوع در تابلو های اتوماسیون اهمیت زیادی دارد؛ زیرا بسیاری از PLC ها و تجهیزات کنترلی با مدار فرمان 24VDC کار می‌کنند. در چنین شرایطی انتخاب رله با بوبین 24VDC باعث می‌شود ولتاژ فرمان با مشخصات مدار کنترل سازگار باشد.

در مقابل، نباید نسخه 24VDC را مستقیماً به منبع 220 یا 230 ولت AC متصل کرد. پیش از نصب، ولتاژ بوبین و نقشه ترمینال‌ های محصول باید با مدار واقعی مطابقت داده شود.

چرا WAGO 858-304 برای مدار های 24VDC کاربردی است؟

اگر در یک تابلو کنترل از 24VDC به‌ عنوان ولتاژ فرمان استفاده می‌شود و هم‌ زمان به چند کنتاکت چنج‌ اور نیاز دارید، WAGO 858-304 می‌تواند این چهار مسیر را در قالب یک ماژول در اختیار مدار قرار دهد.

ترکیب بوبین 24VDC، چهار کنتاکت چنج‌ اور، نشانگر LED، عملکرد دستی و نصب ریل DIN باعث می‌شود این رله برای مدار های فرمان و اتوماسیون صنعتی کاربرد داشته باشد.

در زمان انتخاب محصول، علاوه بر ولتاژ 24VDC بوبین، باید جریان و نوع بار متصل به کنتاکت‌ ها، تعداد دفعات سوئیچینگ و شرایط واقعی مدار نیز بررسی شود.

قیمت و خرید رله چهار چنج اور 5 آمپر 24VDC WAGO 858-304

برای اطلاع از قیمت رله WAGO 858-304 و خرید این محصول می‌توانید از ایستا تجهیز اقدام کنید. این مدل برای مدار های فرمان 24VDC، تابلو های برق، سیستم‌ های کنترل و کاربرد های اتوماسیون صنعتی قابل استفاده است. در صورت نیاز به بررسی مشخصات فنی، تطبیق ولتاژ بوبین با مدار فرمان یا انتخاب رله مناسب برای نوع بار مورد نظر، می‌توانید پیش از خرید با کارشناسان ایستا تجهیز تماس بگیرید.
