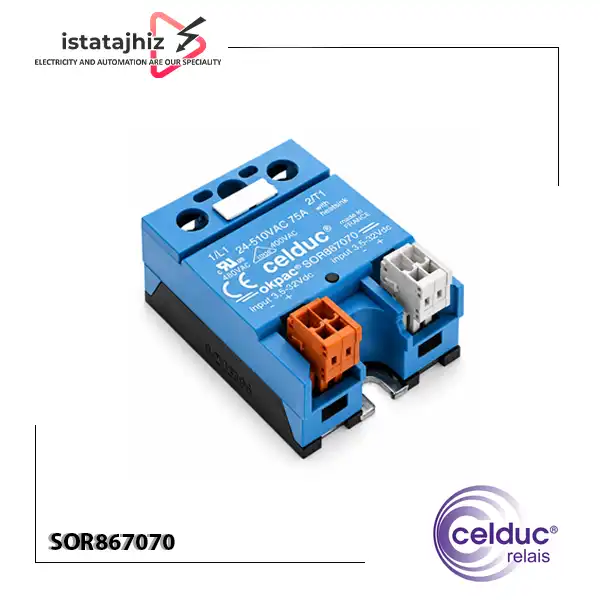

رله SSR تک فاز دو تحریکه 75 آمپر سلدوک SOR867070

رله حالت جامد Celduc SOR867070 یک SSR تک‌ فاز قدرتمند از سری SOR برند سلدوک (Celduc) فرانسه است که برای قطع و وصل بارهای AC در مدارهای صنعتی و اتوماسیون طراحی شده است. این مدل دارای ظرفیت جریان نامی 75 آمپر، محدوده ولتاژ بار 24 تا 510 ولت AC و ورودی فرمان 3.5 تا 32 ولت DC است و به دلیل استفاده از تریستورهای قدرت، برای کاربردهایی که تعداد دفعات سوئیچینگ بالا است، گزینه مناسبی محسوب می‌ شود.

یکی از نکات مهم درباره رله SSR سلدوک SOR867070، ساختار ورودی دوگانه آن است. این مدل به Double Removable Input Connectors مجهز شده و اتصالات ورودی فرمان آن به صورت کانکتورهای جداشونده با تکنولوژی ترمینال فنری طراحی شده‌ اند. بنابراین عنوان «دو تحریکه» در این محصول به ساختار ورودی دوگانه مربوط است و نباید آن را با رله SSR دو فاز اشتباه گرفت.

SOR867070 سلدوک چه کاربردی دارد؟

Celduc SOR867070 برای کنترل بارهای AC در تجهیزات صنعتی، تابلوهای برق و سیستم‌ های اتوماسیون استفاده می‌ شود. این رله از روش Zero Crossing بهره می‌ برد؛ به این معنا که عمل سوئیچینگ در نزدیکی عبور ولتاژ AC از صفر انجام می‌ شود. این ویژگی برای بسیاری از کاربردهای حرارتی و مقاومتی باعث کاهش تنش ناشی از سوئیچینگ و عملکرد مناسب‌ تر مدار می‌ شود.

از کاربردهای متداول رله حالت جامد Celduc / سلدوک SOR867070 می‌ توان به موارد زیر اشاره کرد:

• کنترل المنت و هیترهای صنعتی
• تجهیزات گرمایشی و کوره‌ های الکتریکی
• سیستم‌ های کنترل دما با PID
• تابلوهای اتوماسیون صنعتی
• ماشین‌ آلات تولیدی
• تجهیزات ترموفرمینگ
• سیستم‌ های گرمایش مادون قرمز
• تجهیزات تهویه و گرمایش
• ماشین‌ آلات صنایع غذایی
• کنترل بارهای AC که نیاز به قطع و وصل مکرر دارند

در چنین کاربردهایی، استفاده از SSR به جای کنتاکتور می‌ تواند برای سوئیچینگ‌ های پرتعداد مناسب‌ تر باشد؛ زیرا در ساختار قدرت SSR کنتاکت مکانیکی وجود ندارد و فرایند قطع و وصل توسط نیمه‌ هادی انجام می‌ شود.

نکته مهم درباره جریان 75 آمپر

یکی از اشتباهات رایج هنگام انتخاب SSR 75A سلدوک این است که عدد 75 آمپر را بدون در نظر گرفتن شرایط حرارتی، برای هر نوع بار و هر دمای محیط قابل استفاده بدانیم.

SOR867070 برای دستیابی به عملکرد و جریان نامی خود باید روی هیت‌ سینک مناسب نصب شود. دیتاشیت سلدوک نیز صراحتاً نصب این سری روی هیت‌ سینک را برای دستیابی به جریان نامی الزامی اعلام می‌ کند. همچنین دمای محیط و شرایط دفع حرارت روی ظرفیت واقعی جریان SSR تأثیر دارند.

بنابراین اگر قرار است این رله در جریان‌ های بالا، به‌خصوص در کارکرد مداوم، استفاده شود، انتخاب هیت‌ سینک را باید بخشی از طراحی مدار در نظر گرفت و صرفاً بر اساس عبارت «75A» تصمیم نگرفت.

منظور از «دو تحریکه» در SOR867070 چیست؟

در مشخصات فنی این مدل، Double Inputs و Double Removable Input Connectors ذکر شده است. بنابراین در بازار ممکن است SOR867070 سلدوک با عنوان «رله SSR دو تحریکه» معرفی شود.

این عبارت به وجود دو ورودی/کانکتور فرمان قابل دسترس مربوط است و به معنی دو مسیر قدرت مستقل یا دو فاز بودن رله نیست. SOR867070 همچنان یک SSR تک‌فاز است که یک مسیر قدرت AC را کنترل می‌ کند.

این نکته برای تکنسین‌ هایی که قصد جایگزینی یک SSR قدیمی را دارند اهمیت زیادی دارد؛ زیرا باید تعداد مسیرهای قدرت، نوع بار و نحوه اتصال ورودی فرمان را به صورت جداگانه بررسی کنند.

چرا SOR867070 برای تابلو برق صنعتی مناسب است؟

اگر یک مدار نیاز داشته باشد بار AC را در دفعات زیاد روشن و خاموش کند، استفاده از کنتاکتور مکانیکی می‌ تواند به دلیل استهلاک کنتاکت‌ ها و ایجاد جرقه، محدودیت‌ هایی داشته باشد. رله حالت جامد Celduc / سلدوک به دلیل نداشتن کنتاکت مکانیکی، برای چنین سوئیچینگ‌ هایی مزیت قابل توجهی دارد.

همچنین وجود LED وضعیت ورودی، کانکتورهای ورودی جداشونده و طراحی فشرده باعث می‌ شود نصب و عیب‌ یابی آن در تابلو برق ساده‌ تر شود. سری SOR سلدوک برای بسیاری از انواع بار طراحی شده و در منابع فنی، Zero Crossing با سطح عبور صفر پایین، حفاظت ورودی و خروجی و درجه حفاظت IP20 برای آن ذکر شده است.

نکات مهم نصب رله SSR 75 آمپر سلدوک

پیش از نصب Celduc SOR867070 چند نکته فنی باید جدی گرفته شود:

1. هیت‌ سینک را حذف نکنید

برای جریان نامی 75 آمپر، SSR باید روی هیت‌ سینک مناسب نصب شود. انتخاب هیت‌ سینک به جریان، دمای محیط، شرایط تهویه و نحوه نصب بستگی دارد.

2. جریان بار را با نوع بار مقایسه کنید

جریان نامی SSR را نباید بدون بررسی نوع بار ملاک انتخاب قرار داد. بار مقاومتی، موتوری، سلفی و بارهایی با جریان هجومی رفتار یکسانی ندارند.

3. ولتاژ خروجی را بررسی کنید

ولتاژ بار این مدل 24 تا 510VAC است. بنابراین پیش از خرید باید ولتاژ واقعی مدار قدرت مشخص باشد.

4. ورودی فرمان DC است

فرمان SOR867070 در محدوده 3.5 تا 32VDC قرار دارد. هنگام جایگزینی SSR، نوع ورودی مدل جدید باید با PLC، کنترلر یا مدار فرمان سازگار باشد.

5. تهویه تابلو را در نظر بگیرید

در جریان‌ های بالا، گرمای ایجادشده در SSR اهمیت زیادی دارد. نصب چند SSR کنار یکدیگر بدون در نظر گرفتن گردش هوا و دفع حرارت می‌ تواند باعث افزایش دمای کاری و کاهش ظرفیت جریان مؤثر شود.

6. اتصالات قدرت را محکم و استاندارد اجرا کنید

شل بودن اتصالات قدرت باعث افزایش مقاومت اتصال و ایجاد گرمای موضعی می‌ شود. در بارهای بالا این موضوع می‌ تواند به ترمینال، کابل و خود SSR آسیب برساند.

SOR867070 برای المنت و کنترل دما

یکی از کاربردهای مهم رله حالت جامد سلدوک SOR867070 کنترل المنت‌ های حرارتی است. در سیستم‌ های کنترل دما، خروجی کنترلر PID می‌تواند فرمان DC را به ورودی SSR ارسال کند و SSR نیز بار AC را قطع و وصل نماید.

Zero Crossing در این مدل باعث می‌ شود سوئیچینگ بار AC در نزدیکی نقطه عبور از صفر انجام شود. این موضوع برای کاربردهای گرمایشی و بارهای مقاومتی، خصوصاً در سیستم‌ هایی که قطع و وصل مداوم دارند، بسیار کاربردی است.

خرید رله SSR تک فاز 75 آمپر Celduc SOR867070

برای خرید رله SSR تک فاز دو تحریکه 75 آمپر سلدوک SOR867070 بهتر است قبل از ثبت سفارش، ولتاژ بار، نوع بار، جریان مصرفی، ولتاژ فرمان و شرایط نصب بررسی شود. مخصوصاً در کاربردهای 75 آمپر، صرفاً انتخاب SSR بر اساس جریان درج‌ شده روی بدنه کافی نیست و هیت‌ سینک و شرایط حرارتی نیز باید در نظر گرفته شود.

ما در ایستا تجهیز تلاش می‌ کنیم در فروش تجهیزات برق صنعتی، انتخاب محصول صرفاً بر اساس قیمت انجام نشود. اگر برای انتخاب SSR سلدوک / Celduc بین چند مدل مردد هستید، مشخصات بار، ولتاژ مدار، جریان، نوع فرمان و کاربردتان را برای ما ارسال کنید تا قبل از خرید، مدل مناسب را از نظر فنی بررسی کنیم. امکان تهیه و ارسال تجهیزات برق صنعتی به سراسر کشور وجود دارد و برای مشتریانی که خرید حضوری دارند نیز امکان مراجعه به فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران فراهم است. هدف ما این است که محصولی متناسب با مدار واقعی شما تهیه شود، نه صرفاً محصولی با آمپر بالاتر.

قیمت رله SSR سلدوک SOR867070

قیمت رله SSR تک فاز 75 آمپر Celduc SOR867070 تحت تأثیر موجودی، شرایط تأمین و نوسانات نرخ ارز قرار دارد؛ بنابراین قیمت روز را بهتر است هنگام خرید از واحد فروش استعلام کنید.

برای استعلام قیمت و موجودی رله حالت جامد سلدوک SOR867070 می‌ توانید مشخصات پروژه یا عکس SSR فعلی و پلاک بار را ارسال کنید تا مدل موردنظر بررسی شود. خرید به صورت حضوری از فروشگاه ایستا تجهیز در لاله‌ زار تهران و برای مشتریان سایر شهرها از طریق ارتباط با واحد فروش و ارسال به سراسر کشور امکان‌ پذیر است.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
