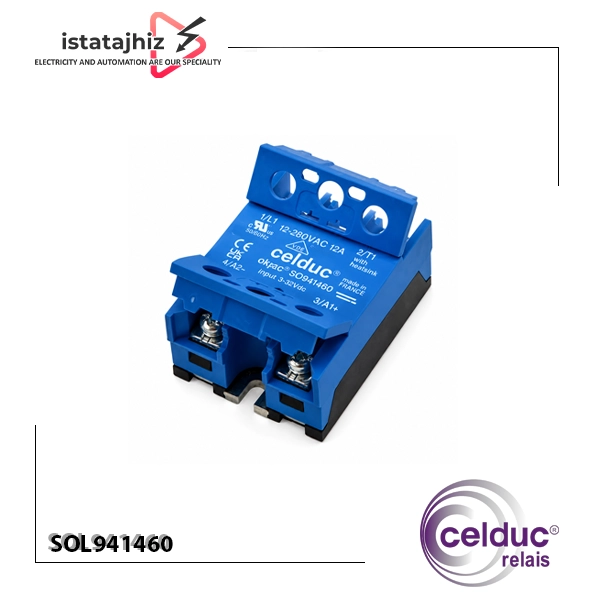

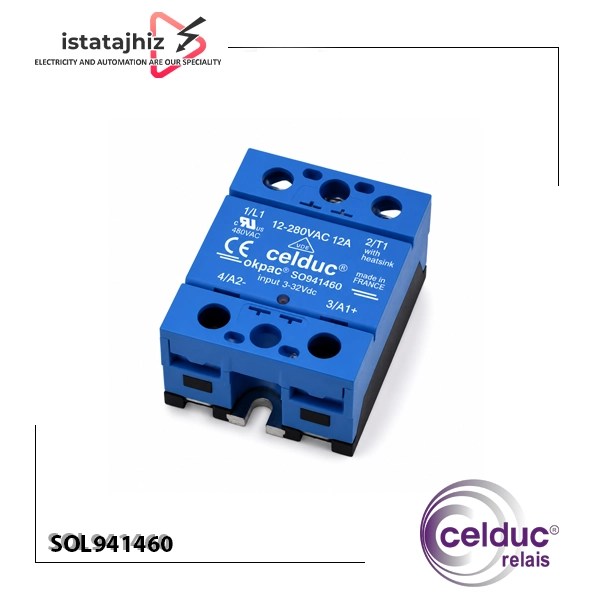

رله SSR تک فاز 12 آمپر مدل SO941460 سلدوک

رله SSR تک فاز 12 آمپر سلدوک SO941460 یک رله حالت جامد برای قطع و وصل الکترونیکی بارهای AC است که در خانواده SSRهای تک‌ فاز SO9 قرار می‌گیرد. این مدل دارای ظرفیت جریان 12 آمپر، محدوده ولتاژ خروجی 12 تا 280 ولت AC و ورودی کنترلی 3 تا 32 ولت DC است. SO941460 از نوع Zero Cross بوده و در دیتاشیت برای کاربردهای مربوط به بارهای مقاومتی AC-51 معرفی شده است.

ساختار SSR باعث می‌شود عمل سوئیچینگ بدون استفاده از کنتاکت مکانیکی انجام شود. این ویژگی برای مدارهایی که در آنها قطع و وصل بار به دفعات زیاد انجام می‌شود، اهمیت دارد؛ زیرا در این نوع کاربردها استهلاک مکانیکی کنتاکت‌ ها مطرح نیست. دیتاشیت نیز از طول عمر بالا، پاسخ سریع، عملکرد بدون صدای مکانیکی و مقاومت مناسب در برابر لرزش به‌ عنوان مزایای SSRها نسبت به رله‌ های الکترومکانیکی یاد می‌کند.

رله SO941460 برای چه کاربردی مناسب است؟

مهم‌ ترین نکته در انتخاب یک رله SSR، فقط مقدار آمپر آن نیست؛ نوع بار نیز باید بررسی شود. SO941460 در دیتاشیت در گروه SSR های تک‌ فاز SO9 قرار گرفته که کاربرد معمول آنها بارهای مقاومتی AC-51 عنوان شده است.

بنابراین این مدل برای کاربردهایی مانند موارد زیر گزینه مناسبی است:

• کنترل المنت‌ های حرارتی
• تجهیزات گرمایشی
• هیترهای صنعتی
• کنترل دمای تجهیزات
• سیستم‌ های گرمایش الکتریکی
• کنترل بارهای مقاومتی AC
• مدارهایی که خروجی PLC یا کنترلر دما وظیفه فرمان SSR را بر عهده دارد

برای مثال، در یک سیستم کنترل دما می‌توان خروجی DC کنترلر را به ورودی 3 تا 32VDC این SSR متصل کرد و از خروجی SSR برای قطع و وصل بار AC استفاده نمود. این ساختار در تابلوهای کنترل دما و تجهیزات صنعتی که نیاز به سوئیچینگ مکرر بار دارند، کاربردی است.

Zero Cross در SO941460 چه کاربردی دارد؟

SO941460 از نوع Zero Cross است. در این نوع SSR، سوئیچینگ خروجی AC در نزدیکی نقطه عبور ولتاژ از صفر انجام می‌شود. این ویژگی برای کنترل بارهای مقاومتی مانند المنت‌ها بسیار کاربردی است و یکی از مشخصات اصلی سری SO9 محسوب می‌شود.

برای یک تکنسین، مفهوم عملی آن این است که این مدل برای مدارهایی که هدف اصلی آنها قطع و وصل کنترل‌ شده بار مقاومتی AC است، انتخاب مناسبی محسوب می‌شود.

البته Zero Cross یک ویژگی عمومی برای همه کاربردها نیست. اگر مدار به سوئیچینگ در نقطه مشخصی از شکل موج AC نیاز داشته باشد، باید نوع SSR نیز متناسب با کاربرد انتخاب شود.

ورودی کنترلی 3 تا 32 ولت DC

یکی از ویژگی‌ های مهم SO941460، محدوده نسبتاً گسترده ورودی فرمان 3 تا 32VDC است.

این مشخصه امکان استفاده از SSR را در بسیاری از مدارهای فرمان DC فراهم می‌کند. در کاربرد صنعتی، خروجی یک PLC، کنترلر دما یا مدار فرمان DC می‌تواند برای فعال کردن ورودی SSR استفاده شود؛ البته باید مشخصات خروجی تجهیز فرمان و نحوه سیم‌ بندی با مدار ورودی SSR مطابقت داشته باشد.

وجود LED وضعیت کنترل نیز هنگام راه‌ اندازی و عیب‌ یابی تابلو برای تکنسین مفید است، زیرا وضعیت فرمان ورودی را می‌توان به‌ صورت بصری بررسی کرد. دیتاشیت سری SO نیز وجود Control Status LED را برای این خانواده ذکر کرده است.

خروجی 12 تا 280 ولت AC

خروجی SO941460 برای سوئیچینگ ولتاژ AC در محدوده 12 تا 280VAC طراحی شده است و ولتاژ پیک آن 600V اعلام شده است.

بنابراین هنگام جایگزینی یک SSR قدیمی با این مدل، فقط جریان بار را بررسی نکنید. ولتاژ کاری مدار نیز باید در محدوده قابل قبول این مدل باشد.

به‌عنوان مثال، در یک مدار 230VAC، این SSR از نظر محدوده ولتاژ خروجی در محدوده کاری خود قرار می‌گیرد؛ اما برای مدارهایی با ولتاژ خارج از محدوده مشخص‌شده، باید مدل مناسب دیگری انتخاب شود.

جریان 12 آمپر به چه معناست؟

عدد 12A ظرفیت نامی این مدل است؛ اما نباید این عدد را به‌ معنای استفاده بدون محدودیت از SSR در هر شرایطی در نظر گرفت.

دیتاشیت تأکید می‌کند که این محصولات برای رسیدن به جریان نامی باید روی هیت‌ سینک نصب شوند.

بنابراین اگر جریان بار شما به محدوده جریان نامی SSR نزدیک است، انتخاب هیت‌ سینک مناسب و بررسی شرایط حرارتی تابلو اهمیت زیادی دارد.

برای مثال اگر یک بار مقاومتی در ولتاژ 230V حدود 2000W توان داشته باشد:

2000 ÷ 230 ≈ 8.7A

این بار از نظر جریان در محدوده 12A قرار می‌گیرد، اما برای طراحی نهایی همچنان باید شرایط حرارتی و هیت‌ سینک در نظر گرفته شود.

اهمیت هیت‌سینک در SO941460

یکی از اشتباهات رایج هنگام نصب SSR این است که تصور شود چون SSR هیچ قطعه مکانیکی متحرکی ندارد، بنابراین گرمای زیادی هم تولید نمی‌کند. در عمل، نیمه‌ هادی قدرت هنگام عبور جریان دارای تلفات است و این تلفات به گرما تبدیل می‌شود.

در دیتاشیت سری SO9 صراحتاً آمده است که این محصولات برای رسیدن به جریان نامی باید روی هیت‌ سینک نصب شوند.

به همین دلیل در طراحی تابلو باید مجموعه زیر را با هم در نظر گرفت:

SSR + هیت‌ سینک + انتقال حرارت مناسب + تهویه تابلو

نصب SSR روی هیت‌ سینک نامناسب می‌تواند باعث افزایش دمای قطعه و کاهش ظرفیت جریان قابل استفاده شود.

دیتاشیت همچنین هیت‌ سینک‌ها و متعلقات مختلفی را برای SSRهای سری SO معرفی کرده و مقاومت حرارتی آنها را بر اساس شرایط مشخص ارائه کرده است.

آیا SO941460 برای موتور مناسب است؟

برای پاسخ به این سؤال باید به نوع SSR توجه کرد، نه فقط آمپر آن.

SO941460 در جدول سری SO9 به‌عنوان SSR با Zero Cross و کاربرد معمول برای بارهای مقاومتی AC-51 معرفی شده است.

بنابراین برای کنترل موتور، کمپرسور یا بارهای القایی نباید صرفاً به ظرفیت 12 آمپر استناد کرد. در همان کاتالوگ، مدل‌های دیگری از SSR برای موتورها و بارهای القایی معرفی شده‌اند که از نوع Random یا Instant Switching هستند.

در نتیجه، اگر کاربرد شما موتور یا بار القایی است، بهتر است قبل از خرید مشخصات دقیق بار و نوع SSR بررسی شود.

مزیت SSR در کنترل دما

یکی از کاربردهای رایج SSR، کنترل المنت در سیستم‌های کنترل دما است.

فرض کنید یک کنترلر دما دمای یک کوره یا دستگاه صنعتی را اندازه‌گیری می‌کند. کنترلر می‌تواند بر اساس دمای تنظیم‌ شده، خروجی فرمان DC خود را فعال یا غیرفعال کند. SO941460 نیز می‌تواند این فرمان را دریافت کرده و بار AC را سوئیچ کند.

این روش برای سیستم‌ هایی که در آنها بار باید در طول فرآیند بارها روشن و خاموش شود، مزیت مهمی دارد؛ زیرا سوئیچینگ بدون حرکت مکانیکی انجام می‌شود.

در کاتالوگ نیز کنترل المنت‌های گرمایشی به‌ عنوان یکی از کاربردهای SSRها ذکر شده است.

مزیت SO941460 نسبت به رله مکانیکی

در رله‌ های الکترومکانیکی، قطع و وصل مدار با حرکت کنتاکت انجام می‌شود. اما SSR از نیمه‌ هادی استفاده می‌کند و فاقد حرکت مکانیکی در فرآیند سوئیچینگ است.

به همین دلیل در کاربردهایی که تعداد دفعات قطع و وصل زیاد است، SSR می‌تواند گزینه مناسبی باشد. دیتاشیت به پاسخ سریع، عدم وجود صدای مکانیکی، مقاومت در برابر لرزش و طول عمر بالا اشاره کرده است.

این موضوع به‌ خصوص در دستگاه‌ هایی که کنترلر دما به‌ طور مکرر فرمان قطع و وصل صادر می‌کند، اهمیت دارد.

ابعاد و فضای نصب

ابعاد SO941460 برابر با 45 × 58.5 × 30 میلی‌متر است.

بنابراین هنگام طراحی تابلو یا جایگزینی SSR قدیمی، فضای موردنیاز برای خود رله کافی نیست. باید فضای مناسب برای هیت‌ سینک و گردش هوا نیز در نظر گرفته شود.

این موضوع در تابلوهای فشرده اهمیت بیشتری دارد؛ زیرا قرار دادن چند SSR نزدیک به یکدیگر بدون توجه به دفع حرارت می‌تواند دمای محیط اطراف آنها را افزایش دهد.

نکات مهم نصب و سیم‌بندی

قبل از راه‌ اندازی SO941460 بهتر است موارد زیر بررسی شوند:

• ولتاژ فرمان در محدوده 3 تا 32VDC باشد.
• ولتاژ بار در محدوده 12 تا 280VAC قرار داشته باشد.
• جریان بار از شرایط مجاز SSR تجاوز نکند.
• نوع بار با کاربرد AC-51 مطابقت داشته باشد.
• هیت‌ سینک مناسب نصب شود.
• انتقال حرارت بین SSR و هیت‌ سینک به‌ درستی انجام شود.
• تهویه داخل تابلو مناسب باشد.
• اتصالات قدرت محکم و استاندارد باشند.
• در کاربردهای موتوری یا القایی، مدل SSR به‌ صورت جداگانه بررسی شود.

خرید رله SSR تک فاز 12 آمپر Celduc SO941460

در زمان خرید رله SSR تک فاز 12 آمپر Celduc SO941460 بهتر است مشخصات واقعی بار را در اختیار فروشنده قرار دهید. سه اطلاعات مهم برای بررسی اولیه عبارت‌ اند از ولتاژ بار، جریان مصرفی و نوع بار. اگر این SSR قرار است جایگزین یک مدل قبلی شود، ارسال عکس SSR قبلی و مشخصات روی آن نیز می‌تواند به شناسایی دقیق مدل کمک کند.

برای استعلام قیمت رله SSR سلدوک SO941460 و بررسی موجودی، می‌توانید مشخصات مدار و بار موردنظر را به کارشناسان فروش ایستا تجهیز اعلام کنید. این محصول برای کاربردهای کنترل صنعتی، تجهیزات گرمایشی و مدارهای سوئیچینگ بار مقاومتی قابل بررسی است. خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌زار تهران و ارسال به سراسر کشور نیز امکان‌ پذیر است.
