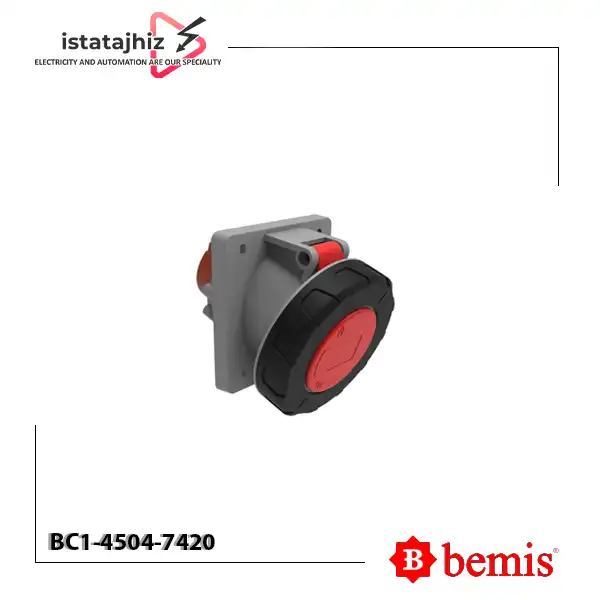

سوکت تابلویی توکار 4 پین بمیس BC1-4504-7420

سوکت تابلویی Bemis BC1-4504-7420 یک تجهیز اتصال برق صنعتی از نوع Low Voltage 45° Angled Panel Socket است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 63 آمپر و آرایش 3P+E بوده و برای سیستم‌های سه‌فاز با ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این سوکت دارای 4 پین با آرایش 3P+E است که شامل سه فاز و ارت می‌شود. موقعیت ساعت این مدل 6h بوده و هنگام انتخاب تجهیز متقابل باید این مشخصه با تجهیز مقابل هماهنگ باشد.

سوکت تابلویی BC1-4504-7420 از درجه حفاظت IP67 برخوردار است و در برابر نفوذ گردوغبار و آب، مطابق شرایط تعریف‌شده این درجه حفاظت، مقاومت دارد. طراحی 45 درجه زاویه‌دار و توکار این مدل، آن را برای نصب روی تابلوها و پنل‌های صنعتی مناسب می‌کند.

بدنه این سوکت از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس Brass (برنج) هستند. همچنین برای اتصال سیم‌ها از ترمینال‌های پیچی استفاده می‌شود.

این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی سوکت تابلویی Bemis BC1-4504-7420

• برند Bemis
• کشور سازنده ترکیه
• کد محصول BC1-4504-7420
• نوع محصول Low Voltage 45° Angled Panel Socket
• نوع نصب تابلویی توکار
• طراحی زاویه‌دار 45 درجه
• جریان نامی 63 آمپر
• آرایش قطب‌ها 3P+E
• تعداد پین 4 پین
• نوع برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• فرکانس 50/60 هرتز
• موقعیت ساعت 6h
• درجه حفاظت IP67
• نوع حفاظت Water Proof
• نوع ترمینال ترمینال پیچی
• جنس بدنه PA6 / ABS
• جنس کنتاکت Brass / برنج

ویژگی‌های سوکت تابلویی 63 آمپر بمیس

• جریان نامی 63 آمپر
• مناسب برای سیستم برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• آرایش 3P+E
• دارای 4 پین
• موقعیت ساعت 6h
• طراحی 45 درجه زاویه‌دار
• نصب توکار تابلویی
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• مناسب برای کاربردهای صنعتی و کارگاهی
• ساخت ترکیه توسط برند Bemis

IP67 در سوکت Bemis BC1-4504-7420

درجه حفاظت IP67 میزان مقاومت سوکت را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

رقم 6 نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است و رقم 7 نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعیین‌شده برای این درجه حفاظت است.

بنابراین سوکت BC1-4504-7420 برای بسیاری از محیط‌های صنعتی و کارگاهی که در معرض گردوغبار، رطوبت یا تماس با آب هستند، مناسب است. حفظ این سطح حفاظت به نصب صحیح و مونتاژ مناسب محصول نیز وابسته است.

کاربردهای سوکت Bemis BC1-4504-7420

سوکت تابلویی BC1-4504-7420 در کاربردهای مختلف برق صنعتی مورد استفاده قرار می‌گیرد، از جمله:

1. تابلوهای برق صنعتی
2. پنل‌های کنترل
3. ماشین‌آلات و تجهیزات سه‌فاز
4. خطوط تولید
5. تجهیزات کارخانه‌ای
6. سیستم‌های توزیع برق
7. تجهیزات کارگاهی
8. دستگاه‌های صنعتی
9. محیط‌های دارای گردوغبار و رطوبت

راهنمای نصب سوکت تابلویی BC1-4504-7420

برای نصب صحیح این سوکت، مدار باید کاملاً از منبع برق جدا شده و سیم‌کشی توسط فرد متخصص انجام شود.

• محل مناسب برای نصب توکار روی تابلو یا پنل را مشخص کنید.
• سیم‌های سه‌فاز و ارت را مطابق آرایش 3P+E آماده کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات ترمینال‌های پیچی را به‌درستی محکم کنید.
• سوکت را در محل نصب قرار داده و به‌صورت صحیح تثبیت کنید.
• از استقرار صحیح بدنه و اجزای اتصال اطمینان حاصل کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی و اتصال ارت را بررسی کنید.

قیمت سوکت Bemis BC1-4504-7420

قیمت Bemis BC1-4504-7420 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و اطلاع از موجودی این محصول با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت تابلویی Bemis BC1-4504-7420 از ایستاتجهیز

برای خرید سوکت تابلویی توکار 45 درجه 63 آمپر سه‌فاز بمیس BC1-4504-7420 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت سوکت نری و مادگی صنعتی ، موجودی و دریافت اطلاعات فنی محصولات بمیس را فراهم می‌کند.

اهمیت موقعیت ساعت 6h در سوکت بمیس

موقعیت ساعت 6h یکی از مشخصات مهم در سیستم‌های اتصال برق صنعتی است و هنگام انتخاب تجهیز متقابل باید به آن توجه شود.

برای استفاده از BC1-4504-7420 در یک اتصال کامل، موقعیت ساعت 6h، تعداد پین‌ها و آرایش 3P+E باید با تجهیز مقابل هماهنگ باشند.

تفاوت سوکت زاویه‌دار 45 درجه با مدل مستقیم

سوکت BC1-4504-7420 از نوع 45° Angled Panel Socket است و ساختار زاویه‌دار آن برای شرایطی مناسب است که جهت اتصال یا فضای اطراف محل نصب با فرم 45 درجه سازگاری داشته باشد.

در مدل‌های مستقیم، مسیر اتصال بدون این زاویه طراحی می‌شود. انتخاب نوع مناسب به طراحی تابلو، فضای نصب و مسیر اتصال بستگی دارد.

تفاوت سوکت تابلویی توکار با مدل‌های روکار

سوکت تابلویی BC1-4504-7420 برای نصب توکار روی تابلو یا پنل طراحی شده است. در مقابل، مدل‌های روکار برای نصب روی سطح تجهیزات یا دیوار استفاده می‌شوند.

بنابراین علاوه بر مشخصات الکتریکی مانند جریان، ولتاژ و تعداد پین، نوع نصب نیز باید متناسب با محل اجرای پروژه انتخاب شود.

تفاوت آرایش 3P+E با آرایش 3P+E+N

سوکت BC1-4504-7420 دارای آرایش 3P+E و 4 پین است؛ یعنی سه فاز و ارت در ساختار اتصال آن وجود دارند.

در مدل‌های 3P+E+N، یک مسیر مجزا برای نول نیز وجود دارد و تعداد پین‌ها به 5 می‌رسد. بنابراین انتخاب بین این دو ساختار باید بر اساس نیاز واقعی مدار انجام شود.

نتیجه‌گیری

سوکت تابلویی Bemis BC1-4504-7420 یک تجهیز اتصال برق صنعتی 63 آمپر، سه‌فاز، 3P+E و 4 پین است که برای ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این مدل با طراحی 45 درجه زاویه‌دار و توکار، درجه حفاظت IP67، موقعیت ساعت 6h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی، برای استفاده در تابلوها و تجهیزات برق صنعتی مناسب است.
