شستی زرد اشنایدر الکتریک XB4BA51

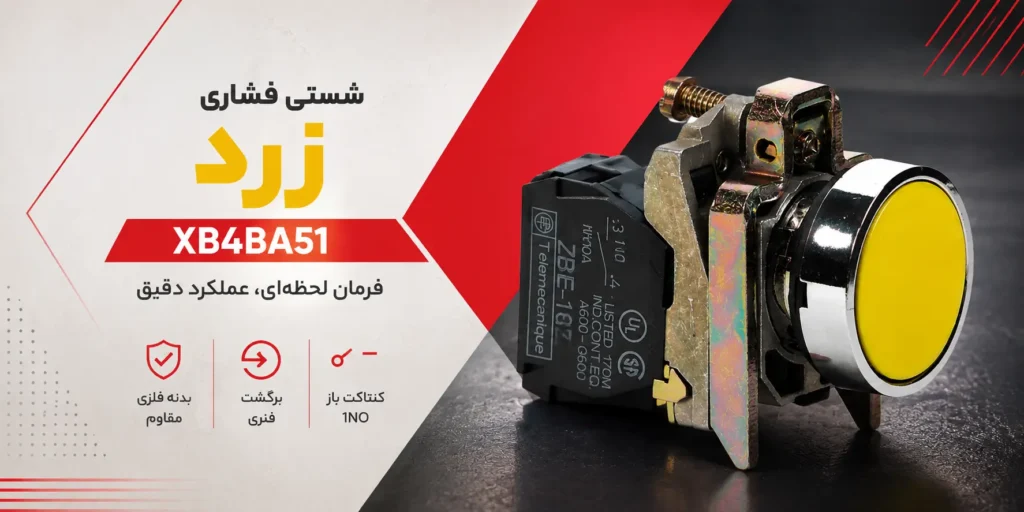

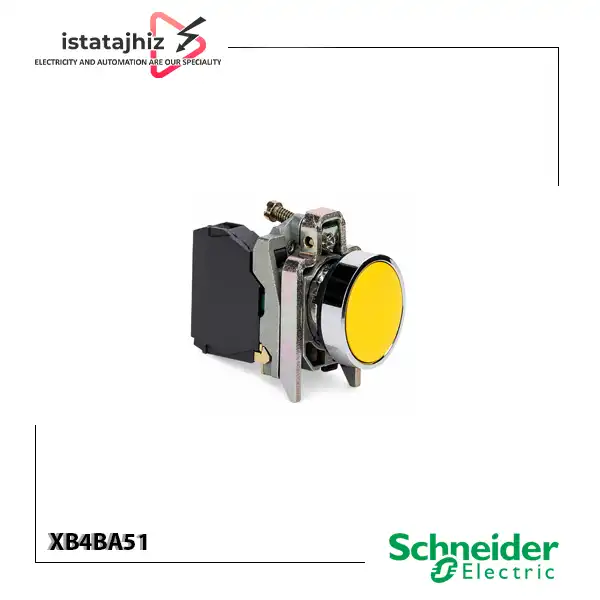

شستی XB4BA51 از سری Harmony XB4 برند اشنایدر الکتریک، یک شستی فشاری صنعتی با کلاهک زرد، طراحی تخت و بدنه فلزی است که برای نصب روی پنل‌ها و تابلوهای برق با قطر استاندارد 22 میلی‌متر طراحی شده است. این مدل دارای مکانیزم برگشت فنری (Spring Return) و یک کنتاکت باز 1NO است؛ یعنی با فشردن شستی، مسیر کنتاکت وصل شده و پس از رها کردن، به وضعیت اولیه بازمی‌گردد.

طراحی مقاوم، بزل فلزی با روکش کروم و قابلیت استفاده در شرایط صنعتی، این محصول را به گزینه‌ای مناسب برای مدارهای فرمان و کنترل تبدیل کرده است. شستی XB4BA51 یک محصول کامل است و برای کاربردهایی که نیاز به ارسال فرمان لحظه‌ای دارند، می‌تواند مورد استفاده قرار گیرد.

از آنجا که سطح شستی بدون علامت است، امکان استفاده از برچسب یا نشانه‌گذاری اختصاصی روی پنل وجود دارد. همچنین رنگ زرد محصول می‌تواند در طراحی پنل برای مشخص‌کردن یک عملکرد خاص استفاده شود، اما وظیفه نهایی شستی باید بر اساس نقشه مدار و استاندارد طراحی دستگاه تعیین شود.

عملکرد و ساختار شستی XB4BA51

این مدل دارای هد گرد و تخت زردرنگ است و با فشرده شدن، کنتاکت Normally Open یا 1NO آن فعال می‌شود. شماره ترمینال کنتاکت 13-14 بوده و اتصال الکتریکی از طریق ترمینال پیچی انجام می‌شود. عملکرد کنتاکت نیز از نوع Slow-Break است.

کنتاکت محصول از آلیاژ نقره و نیکل Ag/Ni ساخته شده و عمر مکانیکی آن تا 10 میلیون سیکل اعلام شده است. نیروی عملکرد حدود 3.8 نیوتن و کورس عملکرد الکتریکی 2.6 میلی‌متر است که برای استفاده‌های مکرر در سیستم‌های کنترل صنعتی مناسب است.

مشخصات فنی شستی اشنایدر XB4BA51

• سری محصول: Harmony XB4
• نوع محصول: شستی فشاری کامل
• رنگ شستی: زرد
• طراحی هد: گرد و تخت
• قطر نصب: 22.5 میلی‌متر
• نوع عملکرد: برگشت فنری
• نوع کنتاکت: 1NO
• شماره ترمینال: 13-14
• عملکرد کنتاکت: Slow-Break
• نوع اتصال: ترمینال پیچی
• جنس بزل: فلز با روکش کروم
• جنس کنتاکت: آلیاژ Ag/Ni
• جریان حرارتی نامی: 10 آمپر
• ولتاژ عایقی نامی: 600 ولت
• تحمل ولتاژ ضربه‌ای: 6 کیلوولت
• عمر مکانیکی: 10 میلیون سیکل
• دوام الکتریکی: تا 1 میلیون سیکل در شرایط مشخص‌شده
• ابعاد تقریبی: 47 × 30 × 52 میلی‌متر
• وزن تقریبی: 80 گرم
• درجه حفاظت: IP66 / IP67 / IP69 / IP69K

کاربردهای شستی XB4BA51

شستی زرد XB4BA51 برای ایجاد فرمان‌های لحظه‌ای در مدارهای کنترل صنعتی کاربرد دارد. با توجه به کنتاکت 1NO و برگشت فنری، این محصول می‌تواند در تابلوهای برق، پنل‌های کنترل ماشین‌آلات، سیستم‌های اتوماسیون، مدارهای فرمان رله و کنتاکتور و ورودی‌های کنترلی PLC مورد استفاده قرار گیرد.

در برخی ماشین‌آلات و تابلوها نیز این محصول می‌تواند در کنار تجهیزات مختلف فرمان، مانند شستی‌ استارت و استپ، برای ایجاد یک عملکرد مشخص در مدار کنترل استفاده شود. انتخاب رنگ و عملکرد نهایی شستی باید متناسب با نقشه مدار و استانداردهای طراحی سیستم انجام شود.

مقاومت در محیط‌های صنعتی

یکی از مزایای سری Harmony XB4، طراحی مناسب برای محیط‌های صنعتی است. شستی XB4BA51 دارای درجات حفاظتی IP66، IP67، IP69 و IP69K است و در صورت نصب صحیح می‌تواند مقاومت مناسبی در برابر گردوغبار، آب و شرایط محیطی سخت داشته باشد. همچنین مشخصات محصول مقاومت در برابر لرزش و ضربه را برای کاربردهای صنعتی در نظر گرفته است.

این ویژگی باعث می‌شود محصول برای استفاده در تابلوها و تجهیزاتی که در محیط‌های صنعتی و کارگاهی قرار دارند، گزینه‌ای قابل بررسی باشد.

نحوه نصب شستی XB4BA51

برای نصب شستی، ابتدا محل مناسبی روی درب تابلو یا پنل انتخاب کنید. این محصول برای سوراخ نصب استاندارد 22 میلی‌متری/برش پنل 22.5 میلی‌متری طراحی شده است. سپس شستی را از قسمت جلوی پنل در محل قرار داده و مجموعه نگهدارنده را از پشت پنل محکم کنید.

پس از نصب مکانیکی، سیم‌های مدار فرمان را مطابق نقشه به ترمینال‌های 13 و 14 متصل کنید. اتصال این مدل از نوع ترمینال پیچی است و گشتاور پیشنهادی برای سفت کردن پیچ‌ها بین 0.8 تا 1.2 نیوتن‌متر اعلام شده است.

نکات مهم هنگام نصب

• پیش از شروع سیم‌کشی، برق مدار را قطع کنید.
• از سوراخ‌کاری استاندارد پنل برای نصب صحیح استفاده کنید.
• سیم‌بندی را با توجه به کنتاکت 1NO انجام دهید.
• ترمینال‌های 13-14 را طبق نقشه مدار متصل کنید.
• از سفت‌کردن بیش‌ازحد پیچ‌های ترمینال خودداری کنید.
• پس از نصب، عملکرد برگشت فنری و تغییر وضعیت کنتاکت را تست کنید.
• نصب و سرویس تجهیزات صنعتی بهتر است توسط فرد دارای صلاحیت فنی انجام شود.

نحوه نگهداری شستی XB4BA51

این شستی به نگهداری پیچیده‌ای نیاز ندارد، اما بازدید دوره‌ای آن می‌تواند به حفظ عملکرد مناسب مدار فرمان کمک کند. بهتر است در سرویس‌های دوره‌ای، عملکرد مکانیکی شستی، برگشت صحیح فنر و وضعیت اتصالات الکتریکی بررسی شود.

با وجود عمر مکانیکی اعلام‌شده 10 میلیون سیکل، شرایط محیطی، تعداد دفعات استفاده، لرزش، کیفیت نصب و شرایط بار الکتریکی می‌توانند بر طول عمر واقعی محصول تأثیر بگذارند.

توصیه‌های نگهداری

• عملکرد برگشت فنری را به‌صورت دوره‌ای بررسی کنید.
• اتصالات ترمینالی را از نظر شل‌شدگی کنترل کنید.
• از وارد کردن ضربه یا فشار غیرعادی به شستی جلوگیری کنید.
• سطح شستی را در زمان قطع بودن مدار و با روش مناسب تمیز کنید.
• از اعمال ولتاژ و جریان خارج از مشخصات نامی خودداری کنید.
• در صورت آسیب‌دیدگی بدنه یا اختلال در عملکرد، شستی و مدار فرمان را بررسی کنید.
• هنگام تعمیر یا سرویس، ابتدا منبع تغذیه را قطع کنید.

قیمت و خرید شستی زرد اشنایدر الکتریک XB4BA51 از ایستا تجهیز

برای اطلاع از قیمت شستی استارت، موجودی و خرید شستی اشنایدر الکتریک مدل XB4BA51 می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، کد فنی کامل XB4BA51 را اعلام کنید تا نوع کنتاکت 1NO و تناسب محصول با مدار موردنظر شما بررسی شود.
