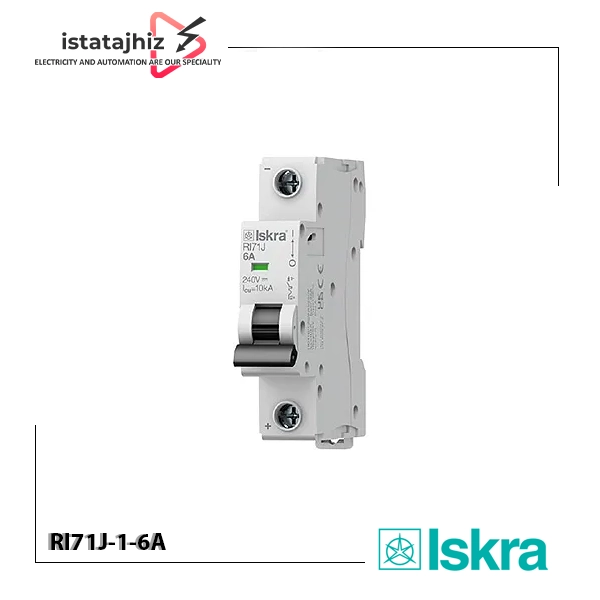

فیوز مینیاتوری ایسکرا RI71J یک کلید مینیاتوری تکپل مخصوص مدارهای جریان مستقیم DC است که در رنج جریانهای 1، 2، 4 و 6 آمپر عرضه میشود. این مدل بخشی از خانواده RI70J DC شرکت ایسکرا است و برخلاف سری RI70 استاندارد AC، برای حفاظت مدارهای DC در برابر اضافهبار و اتصال کوتاه طراحی شده است. طبق اطلاعات رسمی سازنده، مدل RI71J دارای یک پل حفاظتی، منحنی قطع C و ولتاژ نامی 220/250 ولت DC است.
این محصول برای مدارهایی مناسب است که حفاظت جریان مستقیم در آنها اهمیت دارد؛ از جمله تابلوهای DC، برخی مدارهای کنترل، تجهیزات انرژی خورشیدی و بخشهایی از سیستمهای برق DC. ایسکرا همچنین خانواده RI70J را بهطور مشخص برای حفاظت DC در تابلوهای مورد استفاده در سیستمهای فتوولتائیک معرفی کرده و این خانواده قابلیت استفاده در سیستمهایی با ولتاژ DC بالاتر را نیز دارد؛ با این حال، ظرفیت ولتاژ هر مدل باید بر اساس تعداد پلها و مشخصات همان مدل انتخاب شود.
مدل های قابل ارائه RI71J
این محصول در چهار رنج جریان زیر قابل انتخاب است:
- RI71J C1 — جریان نامی 1 آمپر
- RI71J C2 — جریان نامی 2 آمپر
- RI71J C4 — جریان نامی 4 آمپر
- RI71J C6 — جریان نامی 6 آمپر
کدهای سفارش رسمی این چهار مدل بهترتیب 786.091.422، 786.091.423، 786.091.425 و 786.091.426 هستند.
RI71J برای چه مدارهایی مناسب است؟
انتخاب فیوز مینیاتوری DC فقط بر اساس جریان مصرفکننده انجام نمیشود. باید جریان کاری واقعی، جریان راهاندازی، سطح اتصال کوتاه احتمالی، سطح مقطع و طول کابل و همچنین مشخصات منبع DC بررسی شود.
رنج 1 تا 6 آمپر این محصول میتواند برای مدارهای DC با جریان پایین مورد استفاده قرار گیرد؛ برای مثال:
- مدارهای کنترل و فرمان DC
- تابلوهای برق و کنترل DC
- مدارهای کمجریان تجهیزات صنعتی
- بخشی از مدارهای حفاظتی و کنترلی سیستمهای خورشیدی
- مدارهای تغذیه DC تجهیزات و تجهیزات الکترونیکی صنعتی، در صورت تطابق مشخصات حفاظتی
- مدارهایی که نیاز به حفاظت در برابر اضافهبار و اتصال کوتاه دارند
در کاربردهای خورشیدی و فتوولتائیک باید مشخصات کامل مدار، بهخصوص ولتاژ واقعی رشته، جریان اتصال کوتاه و آرایش پلها، قبل از انتخاب بررسی شود. صرفاً یکسان بودن جریان نامی به معنی مناسب بودن کلید برای هر مدار DC نیست. سازنده خانواده RI70J را برای حفاظت DC در تابلوهای PV معرفی کرده است.
منحنی C در RI71J چه مفهومی دارد؟
RI71J با مشخصه قطع C تولید شده است. این ویژگی باعث میشود این مدل برای مدارهایی که در هنگام وصل شدن جریان اولیه یا جریان هجومی بیشتری نسبت به بارهای کاملاً مقاومتی دارند، گزینه مناسبی باشد.
با این حال، منحنی C به معنی مناسب بودن کلید برای تمام بارهای موتوری یا القایی نیست. انتخاب نهایی باید با توجه به جریان نامی تجهیز، جریان راهاندازی، الزامات سازنده تجهیز و مشخصات مدار انجام شود.
نکته مهم دیگر این است که RI71J مخصوص DC است. بنابراین در انتخاب بین RI71 و RI71J، ابتدا باید نوع جریان مدار مشخص شود:
- RI71: برای مدارهای AC
- RI71J: برای مدارهای DC
این دو مدل از نظر کاربرد قابل جایگزینی مستقیم با یکدیگر نیستند.
تفاوت RI71J با فیوز مینیاتوری AC ایسکرا RI71
اگر مدار مورد نظر شما AC باشد، مدل RI71 انتخاب مرتبط با مدارهای AC خانواده RI70 است؛ اما RI71J برای DC طراحی شده است.
تفاوت اصلی:
- RI71J: جریان مستقیم DC
- RI71: جریان متناوب AC
- RI71J: منحنی C
- RI71: مدلهای B، C و D در خانواده AC
- RI71J: ولتاژ نامی 220/250V DC
- RI71: ولتاژ نامی 230/240V AC
در نتیجه، در زمان خرید حتماً نوع جریان مدار را مشخص کنید تا مدل AC و DC با یکدیگر اشتباه نشوند.
خرید فیوز مینیاتوری تک پل ایسکرا RI71J
فیوز مینیاتوری تک پل Iskra RI71J در مدلهای 1، 2، 4 و 6 آمپر با منحنی C و ولتاژ نامی 220/250V DC ارائه میشود. هنگام استعلام یا خرید، بهتر است علاوه بر آمپراژ، کد دقیق مدل مانند RI71J C1، RI71J C2، RI71J C4 یا RI71J C6 نیز اعلام شود تا مدل مناسب مدار DC ارسال شود.
برای خرید حرفهای، مشخص کردن نوع بار، ولتاژ DC، جریان کاری و در صورت امکان اطلاعات منبع تغذیه یا نقشه مدار، به انتخاب دقیق تر فیوز مینیاتوری کمک میکند.
راه های ارتباط با ایستاتجهیز جهت خرید:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
مزایای خرید از ایستا تجهیز:
- ارائه محصولات تخصصی برق صنعتی و اتوماسیون
- بررسی مشخصات فنی پیش از خرید
- ارائه قیمت بهروز
- امکان دریافت مشاوره برای انتخاب محصول
- دسترسی به پشتیبانی و خدمات پس از فروش
- ارسال تجهیزات به سراسر کشور
- طراحی اختصاصی برای مدارهای DC
- طراحی تک پل و یک ماژوله
- امکان نصب روی ریل 35 میلیمتر
- مناسب برای بخشی از کاربردهای تابلوهای DC و PV
- فقط یک پل حفاظتی دارد و برای مدارهایی که نیاز به قطع همزمان چند هادی دارند باید مدل چندپل انتخاب شود.
- منحنی قطع آن C است و برای هر نوع بار DC الزاماً بهترین انتخاب نیست.
- IP20 است و برای محیطهای دارای رطوبت، گردوغبار یا شرایط سخت محیطی به محفظه مناسب نیاز دارد.
