در سیستم‌های برق مدرن، پایداری جریان برق و سوئیچینگ سریع بین منابع (مانند برق شهر و ژنراتور/UPS) یک ضرورت حیاتی است. کلید ATS تک‌فاز دیجیتال SAUWAMSENG مدل SP6-63ATS، یک راهکار آل‌این‌وان (All-in-One) برای مدیریت هوشمند و حفاظتی دو ورودی مجزای برق است. این دستگاه با بهره‌گیری از میکروکنترلر داخلی، علاوه بر تعویض خودکار فاز، نقش یک محافظ ولتاژ و جریان بسیار دقیق را نیز ایفا می‌کند، همه اینها در یک پکیج ریل‌خور (DIN-Rail) با ابعاد مناسب.

مشخصات فنی کلیدی

• نام و مدل محصول: SAUWAMSENG SP6-63ATS
• ولتاژ نامی ورودی: 220 ولت AC (50/60 هرتز)
• جریان نامی (قابل تنظیم): از 1 تا 63 آمپر
• بازه تنظیم ولتاژ بالا (Overvoltage): از 230 تا 300 ولت (مقدار پیش‌فرض 270 ولت)
• بازه تنظیم ولتاژ پایین (Undervoltage): از 140 تا 210 ولت (مقدار پیش‌فرض 170 ولت)
• زمان تاخیر در وصل مجدد (Reconnection Delay): قابل تنظیم از 1 تا 999 ثانیه
• زمان سوئیچینگ (Transfer Time): کمتر از 0.2 ثانیه
• طول عمر الکتریکی: حدود 10⁵ سیکل عملکرد
• طول عمر مکانیکی: حدود 10⁶ سیکل عملکرد
• ابعاد بدنه: 90×66×45 میلی‌متر
• نوع نصب: ریل‌مونت (DIN-Rail)

ویژگی‌های فنی چنج اور SP6-63ATS

1. مدیریت هوشمند دو ورودی با اولویت‌بندی (Phase Prioritization):

• قابلیت تعریف اولویت (Priority Phase) بین دو ورودی N1/L1 و N2/L2. معمولاً فاز اصلی (مانند برق شهر) روی اولویت قرار می‌گیرد.
• به محض قطع شدن فاز اصلی، یا خروج ولتاژ و جریان آن از محدوده‌های استاندارد، دستگاه به صورت کاملاً خودکار و در کسری از ثانیه روی فاز پشتیبان سوئیچ می‌کند.

2. حفاظت ۳ لایه پیشرفته (Advanced 3-Layer Protection: Voltage & Current):

• Over/Under Voltage Protection: محافظت دقیق در برابر نوسانات شدید ولتاژ (ولتاژ بالا و ولتاژ پایین) با بازه قابل تنظیم گسترده از ۱۴۰ تا ۳۰۰ ولت. این ویژگی به عمر مفید تجهیزات متصل کمک شایانی می‌کند.
• Over-Current Protection (حفاظت اضافه جریان): مجهز به بیمتال الکترونیکی با قابلیت تنظیم جریان نامی از ۱ تا ۶۳ آمپر، که از سوختن تجهیزات در اثر اضافه بار یا اتصال کوتاه جلوگیری می‌کند. این قابلیت بسیار حیاتی برای تابلوهای برق صنعتی است.

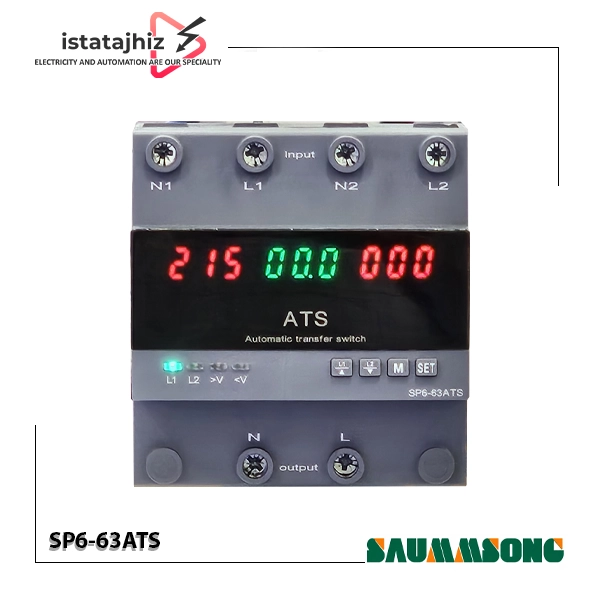

3. نمایشگر دیجیتال LED سه ردیفه:

• امکان مشاهده همزمان و لحظه‌ای ولتاژ ورودی اول (L1), ولتاژ ورودی دوم (L2) و جریان مصرفی لحظه‌ای بر روی نمایشگر دیجیتال با وضوح بالا.
• نمایشگر سبز برای L1 و قرمز برای L2 امکان پایش بصری سریع وضعیت هر دو فاز را فراهم می‌آورد.

4. زمان‌بندی‌های قابل تنظیم (Configurable Timings):

• امکان تنظیم تاخیر در وصل مجدد (Reconnection Delay) و تاخیر در سوئیچینگ (Transfer Delay) برای پایداری بیشتر سیستم و جلوگیری از شوک‌های ناگهانی به بارهای حساس.

5. طراحی Compact و استاندارد (DIN-Rail Mountable):

• نصب آسان و سریع روی ریل‌های استاندارد تابلو برق (DIN-Rail) با اشغال فضای بسیار کم (ابعاد $90\times 66\times 45$ میلی‌متر)، که به طراحی بهینه تابلوها کمک می‌کند.

راهنمای تنظیمات منو و شخصی‌سازی

یکی از مزایای برجسته این ATS، امکان شخصی‌سازی پارامترهای عملیاتی برای انطباق با نیازهای خاص پروژه شماست. با استفاده از دکمه‌های SET و Up/Down می‌توانید به راحتی به منوها دسترسی پیدا کرده و مقادیر را تغییر دهید:

• P-1 (Delay Time on Power On): تنظیم زمان انتظار (۱ تا ۹۹۹ ثانیه) پس از برقراری مجدد جریان برق قبل از وصل خروجی.
• P-2 (Transfer Delay Time): تنظیم زمان مکث (Delay) هنگام سوئیچ کردن بین دو منبع، برای جلوگیری از شوک‌های الکتریکی به بارهای حساس.
• P-3 (Over-Current Protection Value): تنظیم دقیق مقدار جریان قطع برق (از ۱ تا ۶۳ آمپر). در صورت تجاوز جریان از این مقدار، دستگاه خروجی را قطع می‌کند.
• P-4 (Priority Phase Selection): انتخاب بین ورودی L1 یا L2 به عنوان منبع اصلی و اولویت‌دار. این قابلیت به شما امکان می‌دهد تا منبع پایدارتر را به عنوان ورودی اصلی تعیین کنید.

چرا  SP6-63ATS انتخاب هوشمندانه است؟

به عنوان یک مهندس برق و فعال در زمینه اتوماسیون صنعتی، می‌دانید که استفاده از کنتاکتورهای مجزا برای چنج‌اور، علاوه بر اشغال فضای زیاد و پیچیدگی سیم‌کشی، فاقد دقت دیجیتال در پایش ولتاژ و جریان هستند. این کلید ATS از برند SAUWAMSENG با حذف قطعات اضافی، ریسک خطای انسانی را به حداقل رسانده و با سرعت سوئیچینگ بسیار بالا (زیر ۰.۲ ثانیه)، ایمنی و پایداری تجهیزات حساس (مانند سرورها، سیستم‌های امنیتی، تجهیزات پزشکی و سیستم‌های اتوماسیون) را در برابر نوسانات و قطعی برق تضمین می‌کند.

این دستگاه یک سرمایه‌گذاری هوشمندانه برای حفظ پایداری سیستم‌های برق تک‌فاز و افزایش طول عمر تجهیزات شماست.
