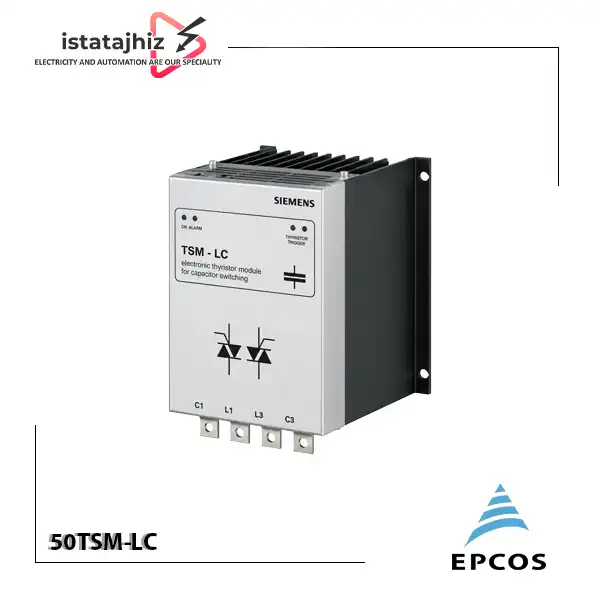

کنتاکتور تریستوری EPCOS TSM-LC50 یک ماژول تریستوری برای جبران سریع و دینامیک توان راکتیو (Dynamic Power Factor Correction) است که برای سوئیچینگ بانک های خازنی تا ظرفیت 50 kVAr در شبکه های سه فاز طراحی شده است. برخلاف کنتاکتورهای مکانیکی خازنی، این تجهیز از نیمه هادی های تریستوری برای اتصال و قطع سریع پله خازنی استفاده می کند و زمان سوئیچینگ آن حدود 5 میلی ثانیه است.
این ویژگی باعث می شود TSM-LC50 از برند اپکاس برای سیستم هایی که بار آنها به سرعت تغییر می کند، مانند دستگاه های جوشکاری، پرس ها، آسانسورها، جرثقیل ها و خطوط صنعتی با تغییرات سریع بار، گزینه ای مناسب برای طراحی بانک خازنی دینامیک باشد. سازنده، این سری را به عنوان یک Fast electronically controlled self-observing thyristor switch برای سیستم های Dynamic PFC معرفی کرده است.
TSM-LC50 چگونه کار می کند؟
در یک سیستم اصلاح ضریب توان معمولی، پله های خازنی توسط کنتاکتورهای خازنی مکانیکی وارد مدار می شوند. این روش برای بارهایی که تغییرات توان راکتیو آنها آهسته است مناسب است، اما در بارهایی که در مدت زمان کوتاه چندین بار تغییر می کنند، سرعت عملکرد کنتاکتور می تواند محدودکننده باشد.
TSM-LC50 با استفاده از تریستورها، پله خازنی را بدون مکانیزم کنتاکت مکانیکی سوئیچ می کند. فرمان فعال سازی از طریق یک سیگنال 10 تا 24 ولت DC ارسال می شود و ماژول می تواند پله خازنی را در حدود 5 میلی ثانیه سوئیچ کند. این عملکرد برای سیستم های جبران توان راکتیو سریع طراحی شده است.
از آنجا که سوئیچینگ توسط نیمه هادی انجام می شود، تجهیز فاقد سایش مکانیکی ناشی از باز و بسته شدن کنتاکت های معمولی است و هنگام سوئیچینگ نیز صدای مکانیکی ایجاد نمی کند.
کاربرد کنتاکتور تریستوری 50 کیلووار
TSM-LC50 بیشتر در تابلوهای اصلاح ضریب توان دینامیک استفاده می شود؛ یعنی جایی که مقدار توان راکتیو بار در مدت کوتاه تغییر می کند و بانک خازنی باید بدون تأخیر قابل توجه با شرایط بار تطبیق پیدا کند.
برخی کاربردهای مهم عبارتند از:
- ماشین آلات جوشکاری صنعتی
- دستگاه های پرس و خطوط تولید
- آسانسورها
- جرثقیل ها
- تجهیزات صنعتی با بارهای متغیر
- خطوط تولید با تغییرات سریع توان
- سیستم های Dynamic PFC
- تابلوهای بانک خازنی با نیاز به جبران سریع توان راکتیو
- برخی کاربردهای صنعتی با بارهای ضربه ای و نوسانی
EPCOS در مستندات خود به طور مشخص پرس ها، دستگاه های جوشکاری، آسانسورها، جرثقیل ها و توربین های بادی را به عنوان نمونه هایی از کاربردهای سیستم Dynamic PFC ذکر می کند.
نکات مهم برای انتخاب و نصب
برای انتخاب صحیح TSM-LC50 بهتر است موارد زیر قبل از خرید و نصب بررسی شوند:
- ولتاژ واقعی شبکه و حداکثر ولتاژ مجاز سیستم.
- ظرفیت واقعی پله خازنی و اینکه پله موردنظر واقعاً در محدوده 50 kVAr قرار دارد.
- وجود یا عدم وجود راکتور Detuned.
- درصد Detuning در صورت استفاده از راکتور.
- نوع و ظرفیت خازن PFC.
- کنترلر ضریب توان و امکان ارسال فرمان 10 تا 24 VDC.
- فیوزهای Superfast مناسب برای حفاظت تریستور.
- نیاز به EW-22 برای تخلیه سریع خازن و دستیابی به زمان بازوصل کوتاه.
- استفاده از Current Limitation Reactor در سیستم های بدون راکتور Detuned.
- ظرفیت حرارتی تابلو و امکان دفع حدود 150 W تلفات این ماژول در شرایط نامی.
- رعایت فاصله های نصب و تهویه مناسب.
- وجود تجهیزات ایمنی و جداسازی مناسب قبل از سرویس.
راه های ارتباط با ایستا تجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- سوئیچینگ بسیار سریع با زمان تقریبی 5 میلی ثانیه
- مناسب برای سیستم های Dynamic PFC
- بدون کنتاکت مکانیکی و بدون استهلاک کنتاکت
- مناسب برای بارهای با تغییرات سریع توان راکتیو
- نیازمند طراحی و حفاظت تخصصی تر نسبت به کنتاکتور خازنی مکانیکی
- نیاز به فیوزهای الکترونیکی Superfast برای حفاظت تریستور
