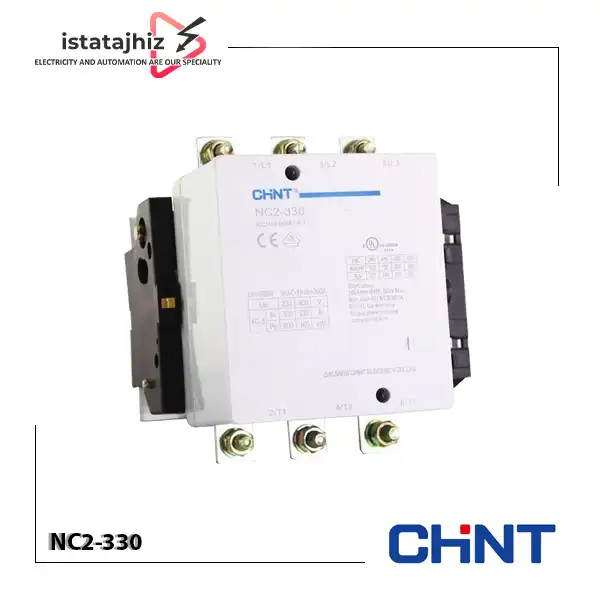

کنتاکتور 330 آمپر CHINT مدل NC2-330

کنتاکتور CHINT NC2-330 یکی از کنتاکتورهای قدرت سری NC2 برند چنت است که برای قطع و وصل و کنترل مدارهای الکتریکی با جریان بالا در تجهیزات و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی کاری ۳۳۰ آمپر در رده بهره‌برداری AC-3 و قابلیت کنترل موتور سه‌فاز تا توان ۱۶۰ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، برای کاربردهای موتوری و مدارهای قدرت با ظرفیت بالا طراحی شده است.

سری NC2 از محصولات قدرت CHINT به شمار می‌رود و در تابلوهای برق صنعتی، خطوط تولید، ماشین‌آلات سنگین و سیستم‌های راه‌اندازی موتور کاربرد دارد. مدل NC2-330 در نسخه سه‌پل عرضه می‌شود و قابلیت استفاده از تجهیزات جانبی مانند کنتاکت کمکی، ماژول تأخیر زمانی و اینترلاک مکانیکی را دارد.

در انتخاب این کنتاکتور، صرفاً توجه به عدد ۳۳۰ آمپر کافی نیست. نوع بار، جریان نامی موتور، شرایط راه‌اندازی، رده بهره‌برداری، ولتاژ بوبین و شرایط نصب باید با مشخصات فنی محصول مطابقت داشته باشند. در ادامه، مشخصات و قابلیت‌های کنتاکتور CHINT NC2-330 را بررسی می‌کنیم.

معرفی کنتاکتور CHINT NC2-330

کنتاکتور NC2-330 یک تجهیز الکترومغناطیسی برای کنترل مدارهای قدرت است. عملکرد آن با دریافت فرمان الکتریکی از طریق بوبین انجام می‌شود. هنگامی که ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجادشده باعث حرکت هسته و تغییر وضعیت کنتاکت‌های اصلی می‌شود؛ در نتیجه مسیر عبور جریان به سمت مصرف‌کننده برقرار خواهد شد. با قطع ولتاژ فرمان نیز مکانیزم به وضعیت اولیه بازمی‌گردد و مدار قدرت قطع می‌شود.

این مدل برای کنترل مدارهای سه‌فاز طراحی شده و در صورت انتخاب صحیح تجهیزات حفاظتی، می‌تواند بخشی از سیستم راه‌اندازی و کنترل موتور باشد. جریان کاری ۳۳۰ آمپر در رده AC-3، این کنتاکتور را برای کاربردهای موتوری با ظرفیت بالا مناسب می‌کند.

تفاوت جریان AC-1، AC-3 و AC-4 در کنتاکتور NC2-330

یکی از نکات مهم در انتخاب کنتاکتورهای قدرت، توجه به رده بهره‌برداری است. جریان قابل استفاده کنتاکتور با توجه به نوع بار و شرایط قطع و وصل تغییر می‌کند؛ بنابراین نباید تمام مقادیر جریان درج‌شده در کاتالوگ را معادل یکدیگر در نظر گرفت.

• جریان AC-3 برابر ۳۳۰ آمپر: برای کاربردهای متداول کنترل موتورهای قفس سنجابی، از جمله راه‌اندازی و قطع موتور در حین کار، در شرایط تعریف‌شده استاندارد استفاده می‌شود.
• جریان حرارتی قراردادی AC-1 برابر ۳۸۰ آمپر: مربوط به بارهای غیرالقایی یا با ضریب القایی پایین است و نباید به‌عنوان جریان مجاز کنترل موتور در نظر گرفته شود.
• جریان AC-4 برابر ۲۳۵ آمپر: برای شرایط کاری دشوارتر موتور مانند راه‌اندازی ضربه‌ای، ترمز معکوس و قطع و وصل‌های خاص کاربرد دارد.

بنابراین برای استفاده از NC2-330 در مدار موتور، باید جریان مصرفی موتور با مقدار AC-3 مقایسه شود. اگر موتور در شرایط کاری سنگین‌تری مانند ترمز معکوس یا راه‌اندازی‌های مکرر فعالیت می‌کند، بررسی ظرفیت کنتاکتور در رده AC-4 نیز ضروری است.

مشخصات فنی کنتاکتور CHINT NC2-330

توجه: ولتاژ بوبین باید هنگام سفارش مشخص شود؛ زیرا ولتاژ مدار فرمان با ولتاژ مدار قدرت تفاوت دارد. همچنین مقادیر AC-1، AC-3 و AC-4 برای شرایط بهره‌برداری متفاوت تعریف شده‌اند.

ساختار و نحوه عملکرد کنتاکتور NC2-330

کنتاکتور NC2-330 از بخش‌های اصلی شامل سیستم مغناطیسی، مجموعه کنتاکت‌ها، فریم پایه و سیستم خاموش‌کننده قوس الکتریکی تشکیل شده است. هماهنگی این بخش‌ها باعث می‌شود عملیات قطع و وصل مدار به‌صورت الکترومغناطیسی انجام شود.

بوبین و سیستم مغناطیسی

بوبین با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد می‌کند. این میدان باعث حرکت هسته و تغییر وضعیت کنتاکت‌های اصلی می‌شود. پس از قطع ولتاژ فرمان، نیروی مغناطیسی از بین می‌رود و مکانیزم کنتاکتور به وضعیت اولیه بازمی‌گردد.

در مدل NC2-330 امکان انتخاب بوبین با ولتاژهای AC مختلف وجود دارد. این تنوع به طراح تابلو اجازه می‌دهد نسخه متناسب با ولتاژ مدار فرمان را انتخاب کند. هنگام سفارش باید ولتاژ بوبین به‌صورت دقیق مشخص شود تا عملکرد کنتاکتور با مدار فرمان هماهنگ باشد.

کنتاکت‌های قدرت

کنتاکت‌های اصلی وظیفه انتقال جریان به مصرف‌کننده را بر عهده دارند. در نسخه سه‌پل NC2-330، این کنتاکت‌ها برای قطع و وصل سه فاز طراحی شده‌اند. هنگام وصل بوبین، مسیر عبور جریان برقرار می‌شود و با قطع فرمان، مسیر قدرت قطع خواهد شد.

سیستم خاموش‌کننده قوس الکتریکی

هنگام قطع مدارهای قدرت، به‌ویژه در بارهای القایی مانند موتورهای الکتریکی، احتمال ایجاد قوس الکتریکی بین کنتاکت‌ها وجود دارد. سیستم خاموش‌کننده قوس به کنترل این پدیده کمک می‌کند و در کاهش اثرات آن بر مجموعه کنتاکت‌ها نقش دارد.

طبق کاتالوگ CHINT، فاصله قوس در کنتاکتورهای NC2-115 تا NC2-330 در محدوده ولتاژ ۲۰۰ تا ۵۰۰ ولت برابر با ۱۰ میلی‌متر است. این ویژگی به کاهش فضای موردنیاز برای نصب تجهیزات در تابلو برق کمک می‌کند.

ساختار کنتاکت و بدنه

در طراحی سری NC2 از ساختار عملکرد مستقیم و آرایش دو نقطه قطع برای سیستم کنتاکت استفاده شده است. فریم پایه از آلیاژ آلومینیوم ساخته شده و مجموعه بوبین و بخش متحرک نیز به‌گونه‌ای طراحی شده‌اند که امکان خارج‌کردن و نصب مجدد آن‌ها برای سرویس و نگهداری فراهم باشد.

کاربردهای کنتاکتور 330 آمپر CHINT

کنتاکتور NC2-330 برای مدارهایی مناسب است که به کنترل بارهای الکتریکی با جریان بالا نیاز دارند. با توجه به جریان نامی ۳۳۰ آمپر در رده AC-3 و توان موتور ۱۶۰ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، این مدل می‌تواند در بخش‌های مختلف صنعت مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: کنترل موتورهای قفس سنجابی در ماشین‌آلات و تجهیزات صنعتی، با رعایت جریان و توان مجاز.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت برای قطع و وصل و کنترل تجهیزات الکتریکی با جریان بالا.
• سیستم‌های پمپاژ صنعتی: کنترل الکتروموتورهای پمپ‌های بزرگ در تأسیسات و واحدهای صنعتی.
• سیستم‌های تهویه صنعتی: کنترل موتور فن‌ها و تجهیزات الکتریکی با ظرفیت بالا.
• خطوط تولید: استفاده در مدار فرمان و قدرت ماشین‌آلات و تجهیزات تولیدی.
• نوار نقاله‌های صنعتی: کنترل موتورهای مورد استفاده در سیستم‌های انتقال مواد.
• ماشین‌آلات سنگین: استفاده در مدارهای کنترلی تجهیزات صنعتی که به کنتاکتور قدرت با ظرفیت جریان بالا نیاز دارند.
• تأسیسات صنعتی: کنترل برخی بارهای الکتریکی متناسب با رده بهره‌برداری و ظرفیت نامی کنتاکتور.

انتخاب نهایی باید بر اساس پلاک موتور، جریان راه‌اندازی، نوع بار و شرایط بهره‌برداری انجام شود. توان ۱۶۰ کیلووات درج‌شده در کاتالوگ مربوط به شرایط AC-3 در ولتاژ ۳۸۰/۴۰۰ ولت است و نباید بدون بررسی شرایط واقعی موتور به سایر ولتاژها تعمیم داده شود.

استفاده از رله اضافه‌بار در کنار کنتاکتور NC2-330

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد و به‌تنهایی جایگزین تجهیزات حفاظت موتور نیست. برای محافظت از موتور در برابر اضافه‌بار، معمولاً از رله اضافه‌بار حرارتی متناسب با جریان موتور در کنار کنتاکتور استفاده می‌شود.

در این ترکیب، رله اضافه‌بار جریان موتور را پایش می‌کند و در صورت تشخیص اضافه‌بار، فرمان قطع را از طریق مدار فرمان به بوبین کنتاکتور ارسال می‌کند. با قطع بوبین، کنتاکتور باز شده و جریان موتور قطع می‌شود.

برای تکمیل حفاظت مدار، تجهیزات حفاظت اتصال کوتاه مانند فیوز یا کلید حفاظتی مناسب نیز باید در نظر گرفته شوند. انتخاب این تجهیزات باید با مشخصات موتور، جریان اتصال کوتاه احتمالی و الزامات طراحی تابلو هماهنگ باشد.

تجهیزات جانبی و قابلیت‌های کنتاکتور CHINT NC2-330

یکی از قابلیت‌های سری NC2 امکان استفاده از تجهیزات جانبی برای توسعه مدار فرمان و کنترل است. این تجهیزات به طراح تابلو کمک می‌کنند تا متناسب با نیاز پروژه، عملکردهای کنترلی بیشتری به مدار اضافه کند.

کنتاکت کمکی F4

کنتاکت‌های کمکی برای ارسال وضعیت کنتاکتور به مدار فرمان، ایجاد مدار خودنگهدار، ارسال سیگنال به PLC و اجرای منطق کنترلی استفاده می‌شوند. سری F4 در ترکیب‌های مختلف کنتاکت باز و بسته ارائه شده است؛ بنابراین می‌توان آرایش مناسب را با توجه به نیاز مدار انتخاب کرد.

ماژول تأخیر زمانی F5

در برخی مدارهای کنترلی لازم است تغییر وضعیت کنتاکت‌ها با تأخیر زمانی انجام شود. ماژول‌های سری F5 برای ایجاد تأخیر در وصل یا قطع در نظر گرفته شده‌اند. طبق کاتالوگ، بازه‌های زمانی قابل انتخاب شامل موارد زیر است:

• ۰٫۱ تا ۳ ثانیه
• ۰٫۱ تا ۳۰ ثانیه
• ۱۰ تا ۱۸۰ ثانیه

این ماژول‌ها در مدارهایی که توالی عملکرد تجهیزات اهمیت دارد، کاربرد دارند.

اینترلاک مکانیکی

اینترلاک مکانیکی در مدارهایی مانند چپ‌گرد و راست‌گرد یا تغییر وضعیت بین دو منبع کاربرد دارد. این قطعه از وصل هم‌زمان کنتاکتورهای مرتبط جلوگیری می‌کند. طبق کاتالوگ، امکان نصب اینترلاک مکانیکی در آرایش افقی و عمودی برای سری NC2 وجود دارد و در آرایش عمودی امکان اینترلاک سه کنتاکتور نیز در نظر گرفته شده است.

نکات مهم در انتخاب و نصب کنتاکتور NC2-330

برای انتخاب و استفاده صحیح از این محصول، بهتر است موارد زیر پیش از نصب بررسی شوند:

1. جریان مصرف‌کننده: جریان نامی موتور باید با جریان مجاز کنتاکتور در رده AC-3 هماهنگ باشد.
2. نوع عملکرد موتور: اگر مدار شامل راه‌اندازی ضربه‌ای، ترمز معکوس یا قطع و وصل‌های سنگین است، رده AC-4 نیز باید بررسی شود.
3. ولتاژ بوبین: ولتاژ بوبین باید با ولتاژ خروجی مدار فرمان مطابقت داشته باشد.
4. تعداد پل‌ها: مدل NC2-330 نسخه سه‌پل است؛ مدل چهارپل با پسوند /4 مشخص می‌شود.
5. تجهیزات حفاظتی: رله اضافه‌بار و حفاظت اتصال کوتاه باید متناسب با مشخصات موتور انتخاب شوند.
6. شرایط محیطی: دمای محیط و ارتفاع محل نصب باید در محدوده مجاز کاتالوگ باشد.
7. اتصالات قدرت: سطح مقطع کابل و نحوه اتصال ترمینال‌ها باید با جریان مدار و دستورالعمل سازنده هماهنگ باشد.
8. ترمینال‌ها: سطح مقطع کابل قابل اتصال برای این مدل ۱۸۵ تا ۲۴۰ میلی‌متر مربع و اندازه پیچ ترمینال M10 است.
9. گشتاور اتصال: گشتاور سفت‌کردن ترمینال مطابق کاتالوگ ۱۰ نیوتن‌متر است.
10. زاویه نصب: طبق دستورالعمل سری NC2، انحراف صفحه نصب نسبت به صفحه عمودی نباید از ۵± درجه بیشتر باشد.
11. فضای نصب: ابعاد کنتاکتور و فضای موردنیاز برای سیم‌کشی، تهویه و سرویس تجهیزات جانبی باید در طراحی تابلو لحاظ شود.
