رله SSR چیست و چگونه کار می‌کند؟

رله SSR یا رله حالت جامد، یک کلید الکترونیکی است که با دریافت یک سیگنال فرمان، مدار بار را بدون استفاده از کنتاکت مکانیکی قطع یا وصل می‌کند.

ساختار یک SSR معمولاً از سه بخش اصلی تشکیل می‌شود:

• مدار ورودی یا Control
• مدار ایزولاسیون
• مدار خروجی یا Switching

در بسیاری از SSR ها برای جداسازی مدار فرمان از مدار قدرت از اپتوکوپلر استفاده می‌شود. بنابراین می توان یک سیگنال کنترلی با ولتاژ پایین را از مدار قدرت با ولتاژ و جریان بالاتر ایزوله کرد. برای مثال، ممکن است ورودی SSR با یک سیگنال DC در محدوده مشخصی از طرف PLC یا کنترلر فعال شود و خروجی رله، یک بار AC مانند المنت حرارتی را کنترل کند.

در قسمت خروجی، بسته به نوع رله، از قطعاتی مانند TRIAC، SCR یا MOSFET استفاده می‌شود. انتخاب این قطعه به نوع جریان خروجی و کاربرد SSR بستگی دارد. مزیت اصلی این ساختار آن است که عملیات سوئیچینگ بدون حرکت مکانیکی انجام می‌شود. بنابراین در کاربردهایی که تعداد دفعات قطع و وصل زیاد است، SSR می‌ تواند گزینه مناسبی باشد.

ساختار داخلی رله حالت جامد

برای درک بهتر عملکرد SSR باید به مسیر انتقال فرمان تا بار توجه کرد. ابتدا سیگنال کنترل به ورودی رله اعمال می‌شود. این سیگنال می‌تواند DC، AC یا در برخی مدل‌ها یک سیگنال آنالوگ مانند 0 تا 10 ولت یا 4 تا 20 میلی‌ آمپر باشد. پس از فعال شدن ورودی، مدار ایزولاسیون فرمان را به بخش خروجی منتقل می‌کند. سپس نیمه‌هادی خروجی هدایت جریان را آغاز کرده و بار فعال می‌شود.

به دلیل نبود کنتاکت مکانیکی، SSR در زمان سوئیچینگ جرقه ایجاد نمی‌کند و برای کاربردهایی که نیازمند قطع و وصل مکرر هستند، مزیت قابل توجهی دارد.

البته حذف قطعات مکانیکی به این معنی نیست که SSR هیچ محدودیت حرارتی ندارد. نیمه‌هادی‌های داخلی SSR در زمان عبور جریان مقداری افت ولتاژ ایجاد می‌کنند و همین افت ولتاژ به تولید گرما منجر می‌شود. بنابراین مدیریت حرارت یکی از مهم‌ترین نکات در نصب رله حالت جامد است.

انواع رله SSR

رله‌ های حالت جامد را می‌توان براساس نوع ورودی، خروجی، تعداد فاز و روش سوئیچینگ دسته‌ بندی کرد.

رله SSR تک فاز

رله SSR تک فاز برای کنترل بارهای تک‌فاز استفاده می‌شود و یکی از پرکاربردترین انواع SSR در تابلوهای کنترل و ماشین‌آلات صنعتی است. این مدل‌ ها در جریان‌های مختلف تولید می‌شوند و بسته به طراحی می‌توانند برای کنترل المنت‌های حرارتی، تجهیزات روشنایی، برخی بارهای موتوری و سایر مصرف‌کننده‌های AC مورد استفاده قرار گیرند.

در دسته‌بندی ایستاتجهیز مدل‌های تک‌فاز SSR در جریان‌هایی مانند 15، 25، 40، 60 و 80 آمپر و همچنین مدل‌های دیگر موجود هستند.

رله SSR سه فاز

SSR سه فاز برای کنترل بارهای سه‌فاز طراحی شده و در ماشین‌ آلات صنعتی، سیستم‌های گرمایشی و برخی مدارهای اتوماسیون کاربرد دارد. در این مدل باید علاوه بر جریان، به ولتاژ خروجی، تعداد پل‌ها، نحوه اتصال فازها و نوع بار توجه کرد. SSR سه فاز برای کاربردهایی که نیاز به سوئیچینگ مکرر بار سه‌فاز دارند می‌تواند نسبت به استفاده از چند SSR تک‌فاز، راهکار منظم‌تری ارائه کند.

رله SSR AC

در SSRهای AC، خروجی برای کنترل بارهای متناوب طراحی شده است. این مدل‌ها معمولاً برای کاربردهایی مانند المنت حرارتی، هیتر، برخی تجهیزات روشنایی و بارهای AC مورد استفاده قرار می‌گیرند. در زمان انتخاب SSR AC باید محدوده ولتاژ خروجی و جریان مجاز را دقیقاً با مشخصات بار تطبیق داد.

رله SSR DC

SSRهای DC برای کنترل بارهای مستقیم استفاده می‌شوند. در این مدل‌ها معمولاً از نیمه‌هادی‌هایی مانند MOSFET در بخش خروجی استفاده می‌شود. یکی از نکات مهم در SSR DC، توجه به پلاریته ورودی و خروجی و همچنین محدوده ولتاژ و جریان قابل تحمل است.

رله SSR آنالوگ

SSR آنالوگ با SSR معمولی On/Off تفاوت دارد. در مدل‌های معمولی، خروجی عمدتاً در دو وضعیت روشن یا خاموش قرار می‌گیرد؛ اما در مدل‌های آنالوگ امکان کنترل متناسب توان خروجی با سیگنال فرمان وجود دارد.

بسته به مدل، سیگنال فرمان می‌تواند 0-10V یا 4-20mA باشد. این نوع SSR برای سیستم‌هایی که کنترل دقیق‌تر توان اهمیت دارد، مانند برخی سیستم‌های کنترل حرارت، کاربرد بیشتری دارد.

تفاوت رله SSR با رله الکترومکانیکی

مهم‌ترین تفاوت SSR و رله الکترومکانیکی در نحوه انجام عملیات سوئیچینگ است.

رله الکترومکانیکی برای تغییر وضعیت از سیم‌پیچ، هسته، آرمیچر و کنتاکت استفاده می‌کند؛ در حالی که SSR این عملیات را توسط نیمه‌هادی انجام می‌دهد.

در نتیجه SSR معمولاً دارای ویژگی‌ هایی زیر است:

• سوئیچینگ سریع
• عملکرد بدون صدای مکانیکی
• عدم وجود کنتاکت متحرک
• عدم ایجاد جرقه در کنتاکت
• مقاومت مناسب در برابر لرزش
• قابلیت انجام تعداد زیادی عملیات سوئیچینگ

اما SSR الزاماً جایگزین بهتر رله مکانیکی در تمام کاربردها نیست.

رله‌ های الکترومکانیکی در برخی مدارها هزینه پایین‌ تر، افت توان کمتر و قابلیت تحمل برخی شرایط بار را با مزیت بیشتری ارائه می‌کنند. بنابراین انتخاب بین SSR و رله مکانیکی باید براساس نوع بار و شرایط واقعی مدار انجام شود.

انواع روش سوئیچینگ در رله SSR

یکی از پارامترهای مهمی که هنگام خرید SSR باید بررسی شود، روش سوئیچینگ آن است.

SSR با Zero Cross Switching

در مدل Zero Cross، SSR برای بار AC در نزدیکی نقطه صفر موج ولتاژ عمل سوئیچینگ را انجام می‌دهد. این روش برای بارهای مقاومتی مانند المنت و هیتر بسیار مناسب است و می‌تواند به کاهش نویز و جریان‌های گذرای ناشی از سوئیچینگ کمک کند.

اگر کاربرد اصلی شما کنترل دمای المنت است، Zero Cross معمولاً یکی از گزینه‌های مناسب برای بررسی خواهد بود.

SSR با Instant On یا Random Switching

در این نوع SSR، رله منتظر رسیدن موج AC به نقطه صفر نمی‌ماند و با دریافت فرمان می‌تواند در زمان مناسب‌تری وارد حالت هدایت شود.

این ویژگی در کاربردهایی که زمان پاسخ اهمیت بیشتری دارد یا نیاز به کنترل دقیق‌تر زمان روشن شدن وجود دارد، مفید است.

SSR با Peak Switching

برخی SSRها برای کاربردهای خاص از روش سوئیچینگ نزدیک به پیک موج استفاده می‌کنند.

انتخاب روش سوئیچینگ باید با توجه به نوع بار و توصیه سازنده انجام شود؛ زیرا یک روش سوئیچینگ که برای هیتر مناسب است، الزاماً بهترین انتخاب برای یک بار القایی نیست.

SSR با کنترل آنالوگ

در SSRهای آنالوگ، سیگنال ورودی می‌تواند متناسب با مقدار فرمان، کنترل توان خروجی را امکان‌پذیر کند.

این مدل‌ها زمانی اهمیت بیشتری پیدا می‌کنند که تنها قطع و وصل بار کافی نباشد و کنترل تدریجی توان مورد نیاز باشد.

مهم‌ترین پارامترها برای انتخاب رله SSR

انتخاب رله حالت جامد مناسب باید بر اساس چند پارامتر اصلی انجام شود.

1. ولتاژ ورودی SSR

ابتدا باید مشخص شود مدار فرمان چه ولتاژی دارد. برای مثال، اگر خروجی PLC شما DC باشد، باید SSR با ورودی DC سازگار انتخاب شود. در برخی مدل‌ها محدوده ورودی مانند 3 تا 32 ولت DC ارائه می‌شود، اما مقدار دقیق باید از دیتاشیت همان مدل بررسی شود.

2. ولتاژ خروجی

ولتاژ بار باید در محدوده مجاز خروجی SSR قرار داشته باشد. برای مثال، SSR مخصوص بار AC را نمی‌توان صرفاً براساس جریان نامی برای یک بار DC انتخاب کرد.

3. جریان بار

جریان مصرفی بار یکی از مهم‌ترین عوامل انتخاب SSR است.

انتخاب رله دقیقاً برابر با جریان بار، مخصوصاً در شرایط صنعتی، تصمیم مناسبی نیست. باید شرایط کاری، دمای محیط، روش خنک‌کاری و نوع بار نیز در نظر گرفته شود.

برای بارهای القایی و موتوری نیز جریان راه‌اندازی اهمیت ویژه‌ای دارد.

4. نوع بار

بار مقاومتی، القایی و خازنی رفتار یکسانی ندارند. بنابراین SSR مناسب برای یک المنت حرارتی الزاماً برای موتور یا ترانسفورماتور مناسب نیست.

5. روش سوئیچینگ

برای کاربردهای حرارتی معمولاً Zero Cross انتخاب مناسبی است؛ اما برای برخی بارهای خاص ممکن است Instant On یا روش‌های دیگر عملکرد بهتری داشته باشند.

6. شرایط حرارتی

جریان نامی SSR بدون توجه به دمای کاری و هیت‌سینک قابل تفسیر نیست. هرچه جریان عبوری بیشتر باشد، گرمای تولیدشده در نیمه‌هادی نیز اهمیت بیشتری پیدا می‌کند.

انتخاب SSR بر اساس نوع بار

انتخاب رله SSR فقط بر اساس جریان و ولتاژ نامی انجام نمی‌شود؛ نوع بار الکتریکی نیز یکی از مهم‌ترین عوامل در انتخاب مدل مناسب است. بارهای مقاومتی، القایی و برخی بارهای خاص در زمان روشن و خاموش شدن رفتار متفاوتی دارند و همین موضوع می‌تواند روی جریان عبوری، جریان راه‌اندازی، روش سوئیچینگ و میزان حرارت ایجادشده در SSR تأثیر بگذارد.

در ادامه، نحوه انتخاب رله SSR برای رایج‌ترین انواع بار از جمله هیتر و المنت، موتور، شیر برقی و سایر بارهای صنعتی را بررسی می‌کنیم.

رله SSR برای هیتر و المنت

هیتر و المنت حرارتی معمولاً بار مقاومتی هستند و از رایج‌ ترین کاربردهای SSR به شمار می‌روند. برای این کاربرد معمولاً SSR های AC با Zero Cross Switching گزینه مناسبی هستند؛ زیرا امکان کنترل مکرر بار را فراهم می‌کنند و از مزیت‌ های سوئیچینگ در نقطه صفر بهره می‌برند.

رله SSR برای موتور

انتخاب SSR برای موتور به مراتب حساس‌ تر از انتخاب آن برای یک المنت است. موتورها هنگام راه‌اندازی ممکن است جریان بیشتری از جریان نامی خود دریافت کنند و علاوه بر آن، ماهیت القایی بار باعث ایجاد شرایط متفاوتی در زمان قطع و وصل می‌شود. بنابراین برای موتور نباید صرفاً براساس عبارت «SSR 40A» تصمیم گرفت؛ بلکه باید دیتاشیت SSR، نوع موتور، جریان راه‌اندازی و روش سوئیچینگ بررسی شود.

رله SSR برای شیر برقی

شیرهای برقی می‌توانند به صورت AC یا DC کار کنند. بنابراین ابتدا باید نوع تغذیه شیر مشخص شود و سپس SSR متناسب با نوع خروجی انتخاب شود.

رله SSR برای کنترل دما

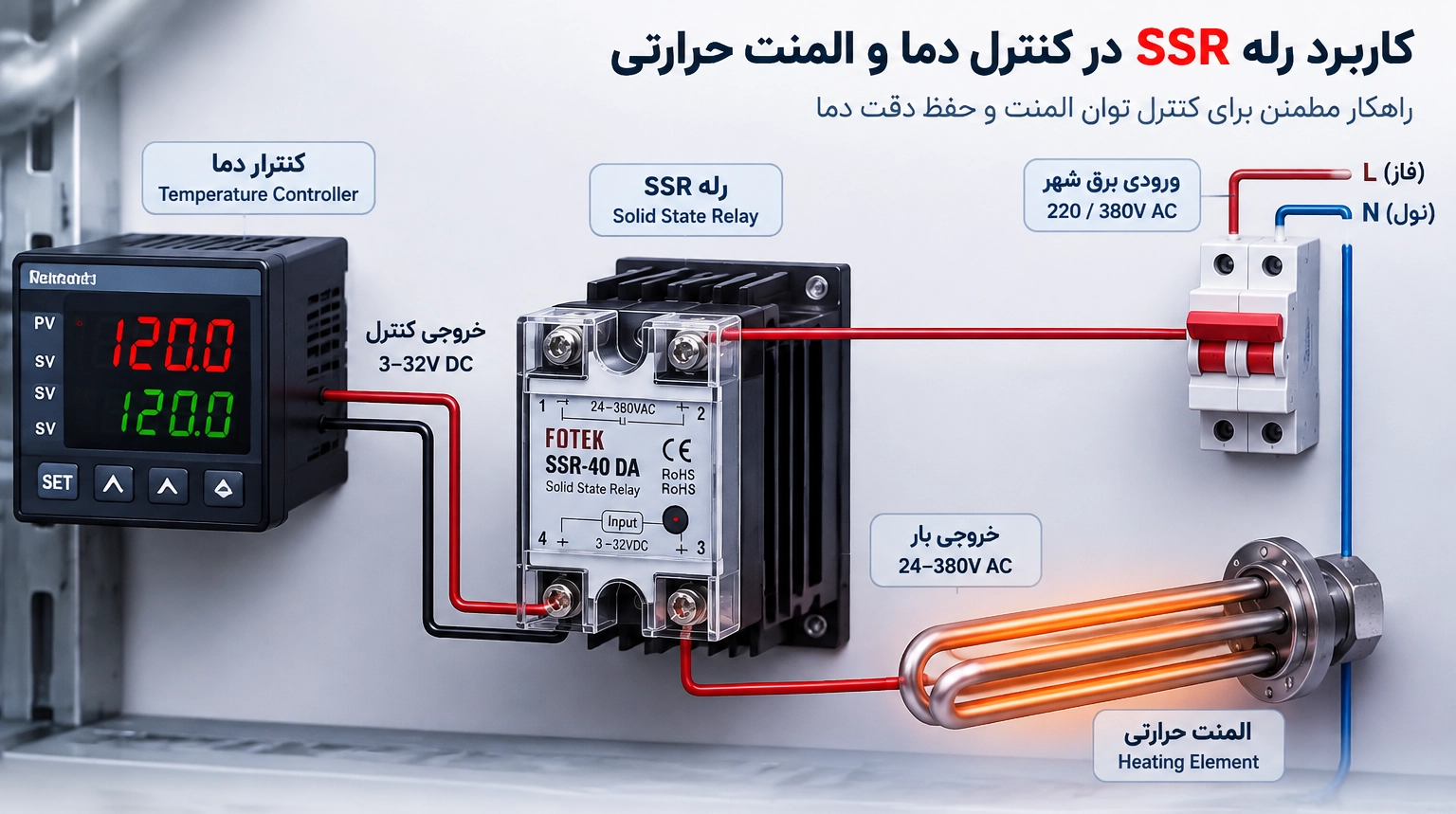

یکی از کاربردهای رایج SSR در سیستم‌ های کنترل دما، دریافت فرمان از کنترلر دما و قطع و وصل المنت است. در این ساختار، کنترلر دما سیگنال فرمان را به SSR ارسال کرده و SSR جریان المنت را کنترل می‌کند. این روش در ماشین‌ آلات صنعتی، تجهیزات حرارتی، دستگاه‌های بسته‌ بندی و سیستم‌های فرآیندی کاربرد دارد.

هیت سینک رله SSR؛ چرا اهمیت دارد؟

یکی از اشتباهات رایج هنگام نصب SSR، توجه نکردن به دفع حرارت است. SSR در حالت روشن نیز کاملاً ایده‌ آل و بدون افت ولتاژ نیست. هنگام عبور جریان از نیمه‌ هادی، مقداری توان در خود رله تلف شده و به حرارت تبدیل می‌شود. به همین دلیل در جریان‌های بالاتر، استفاده از هیت‌ سینک مناسب اهمیت زیادی پیدا می‌کند.

انتخاب هیت‌ سینک باید براساس موارد زیر انجام شود:

• جریان واقعی بار
• افت ولتاژ SSR
• دمای محیط
• تهویه تابلو
• نوع نصب
• سیکل کاری

بنابراین نمی‌توان یک عدد ثابت مانند «بالای X آمپر همیشه هیت‌ سینک لازم است» را برای تمام مدل‌ های SSR به‌ عنوان یک قانون عمومی در نظر گرفت؛ مقدار مجاز باید از دیتاشیت سازنده و شرایط نصب مشخص شود.

مزایای رله SSR

مهم‌ترین مزایای رله حالت جامد عبارت‌اند از:

• سرعت بالای سوئیچینگ
• نبود قطعات مکانیکی متحرک
• عدم ایجاد صدای مکانیکی هنگام قطع و وصل
• کاهش استهلاک ناشی از فرسایش کنتاکت
• مناسب برای دفعات زیاد سوئیچینگ
• عملکرد مناسب در محیط‌های دارای لرزش
• امکان ایزولاسیون مدار فرمان و قدرت
• مناسب برای اتوماسیون صنعتی و کنترل دما

معایب رله SSR

SSR در کنار مزایا، محدودیت‌ هایی نیز دارد که در زمان انتخاب باید مورد توجه قرار گیرند. یکی از مهم‌ترین موارد، تولید حرارت در حالت هدایت است. همچنین SSR های AC و DC کاربرد یکسانی ندارند و انتخاب اشتباه می‌ تواند باعث خرابی قطعه شود. از طرف دیگر، در برخی SSR ها ممکن است مقدار کمی جریان نشتی در حالت خاموش وجود داشته باشد. بنابراین در بارهای بسیار حساس باید جریان نشتی و حداقل جریان بار بررسی شود.

همچنین در صورت اتصال کوتاه یا اضافه‌ جریان شدید، نباید صرفاً به SSR به عنوان وسیله حفاظت مدار تکیه کرد و استفاده از حفاظت مناسب مطابق توصیه سازنده ضروری است.

چه زمانی رله SSR انتخاب مناسبی نیست؟

با وجود مزایای SSR، این قطعه برای تمام مدارها بهترین انتخاب نیست. اگر بار شما تقریباً ثابت است و تعداد دفعات قطع و وصل پایین است، ممکن است استفاده از یک رله الکترومکانیکی یا کنتاکتور از نظر اقتصادی منطقی‌ تر باشد. همچنین در کاربردهایی که جریان بسیار بالا وجود دارد، باید افت ولتاژ و حرارت SSR به دقت بررسی شود.

بنابراین انتخاب SSR باید براساس نوع بار، تعداد دفعات سوئیچینگ، جریان، ولتاژ، شرایط حرارتی و الزامات کنترلی انجام شود؛ نه صرفاً براساس قیمت یا عدد آمپر درج‌شده روی بدنه.

راهنمای خرید رله SSR

برای خرید رله SSR ابتدا مشخصات زیر را تعیین کنید:

1. بار AC است یا DC؟
2. ولتاژ بار چقدر است؟
3. جریان نامی بار چقدر است؟
4. جریان راه‌اندازی بار چقدر است؟
5. مدار فرمان چه ولتاژی دارد؟
6. بار مقاومتی است یا القایی؟
7. SSR تک‌ فاز نیاز دارید یا سه‌ فاز؟
8. آیا کنترل On/Off کافی است یا SSR آنالوگ نیاز دارید؟
9. روش سوئیچینگ مناسب برای بار چیست؟
10. برای دفع حرارت چه هیت‌سینکی باید استفاده شود؟

در دسته‌ بندی رله SSR ایستاتجهیز امکان فیلتر محصولات براساس نوع ورودی AC/DC/Analog، نوع خروجی AC/DC، جریان‌ های مختلف، تعداد فاز و برند وجود دارد که انتخاب محصول را برای کاربر فنی ساده‌تر می‌کند.
