انکودر 200 پالس سپنتا SEPANTA DAS-EN50S8-200P

انکودر 200 پالس سپنتا SEPANTA DAS-EN50S8-200P یک انکودر افزایشی (Incremental Encoder) برای اندازه‌گیری و کنترل حرکت، سرعت، زاویه و موقعیت در تجهیزات و سیستم‌های صنعتی است.

این مدل با رزولوشن 200 پالس در هر دور، بدنه با قطر 50 میلی‌متر و شافت 8 میلی‌متری طراحی شده و از تغذیه 24 ولت DC استفاده می‌کند.

انکودر سپنتا DAS-EN50S8-200P دارای سه فاز خروجی A، B و Z است. فازهای A و B برای دریافت اطلاعات مربوط به حرکت و تشخیص جهت چرخش استفاده می‌شوند و فاز Z یک پالس در هر دور کامل ایجاد می‌کند.

طبق مشخصات ارائه‌شده، این انکودر ساخت شرکت سپنتا و تولید کشور ایران است و می‌تواند در کاربردهایی مانند تجهیزات آسانسوری، اندازه‌گیری طول کورس، زاویه و سرعت مورد استفاده قرار گیرد.

مشخصات فنی انکودر SEPANTA DAS-EN50S8-200P

• برند SEPANTA / سپنتا
• مدل DAS-EN50S8-200P
• نوع انکودر افزایشی (Incremental)
• رزولوشن 200 پالس در هر دور
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• ولتاژ تغذیه 24 ولت DC
• فازهای خروجی A / B / Z
• پالس فاز A 200 پالس در هر دور
• پالس فاز B 200 پالس در هر دور
• پالس فاز Z 1 پالس در هر دور
• اختلاف فاز A و B 90 درجه
• طول بدنه 43 میلی‌متر
• طول گلند اتصالی 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا
• کشور سازنده ایران

انکودر افزایشی 200 پالس چگونه کار می‌کند؟

انکودر افزایشی با تبدیل حرکت چرخشی شافت به سیگنال‌های پالسی، اطلاعات مربوط به حرکت را در اختیار سیستم کنترل قرار می‌دهد.

در مدل DAS-EN50S8-200P، با هر دور کامل انکودر، فازهای A و B هرکدام 200 پالس ایجاد می‌کنند. وجود دو فاز A و B با اختلاف فاز 90 درجه امکان تشخیص جهت چرخش را فراهم می‌کند.

فاز Z نیز در هر دور کامل یک پالس ایجاد می‌کند که می‌تواند به‌عنوان پالس مرجع یا موقعیت صفر در سیستم کنترل مورد استفاده قرار گیرد.

بنابراین خروجی A، B و Z مجموعه‌ای از اطلاعات پالسی را برای سیستم کنترل، شمارنده، PLC یا تجهیزات مرتبط فراهم می‌کند.

رزولوشن 200 پالس در انکودر سپنتا

یکی از مهم‌ترین مشخصات SEPANTA DAS-EN50S8-200P، رزولوشن 200 پالس در هر دور است.

یعنی با چرخش کامل شافت انکودر، در هر یک از کانال‌های A و B تعداد 200 پالس تولید می‌شود.

تعداد پالس انکودر باید متناسب با دقت موردنیاز سیستم انتخاب شود. در کاربردهایی که نیاز به تشخیص حرکت و موقعیت با دقت بالاتر وجود دارد، انتخاب رزولوشن مناسب اهمیت بیشتری پیدا می‌کند.

فازهای خروجی A، B و Z

انکودر 200 پالس سپنتا دارای سه خروجی A، B و Z است.

فاز A

فاز A در هر دور کامل 200 پالس تولید می‌کند و یکی از سیگنال‌های اصلی برای تشخیص حرکت انکودر است.

فاز B

فاز B نیز در هر دور کامل 200 پالس تولید می‌کند. این فاز نسبت به A دارای 90 درجه اختلاف فاز است.

اختلاف فاز A و B امکان تشخیص جهت چرخش را در سیستم کنترل فراهم می‌کند.

فاز Z

فاز Z در هر دور کامل یک پالس ایجاد می‌کند و می‌تواند برای ایجاد یک مرجع یک‌دور یا موقعیت مرجع مورد استفاده قرار گیرد.

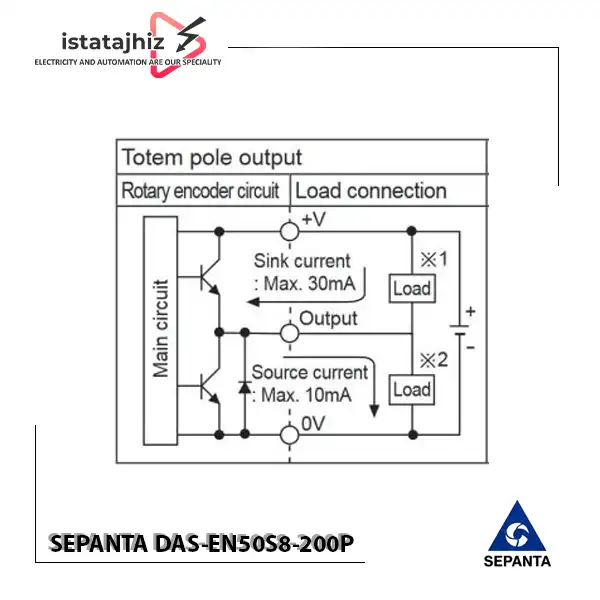

سیم‌بندی انکودر 200 پالس سپنتا

طبق مشخصات ارائه‌شده، این انکودر دارای 5 سیم شامل دو سیم تغذیه و سه سیم خروجی A، B و Z است.

رنگ سیم عملکرد

• قهوه‌ای تغذیه مثبت انکودر، 12 تا 24 ولت DC
• آبی تغذیه منفی / 0V DC
• مشکی خروجی فاز A
• سفید خروجی فاز B
• نارنجی خروجی فاز Z
• نکته مهم سیم‌بندی

برای جلوگیری از آسیب به انکودر، قطب‌های تغذیه باید به‌درستی متصل شوند. همچنین سیم‌های خروجی A، B و Z باید مطابق نقشه سیم‌کشی سیستم کنترل به ورودی مناسب PLC، شمارنده، کنترلر یا تجهیزات دریافت‌کننده سیگنال متصل شوند.

ابعاد انکودر SEPANTA DAS-EN50S8-200P

ابعاد فیزیکی انکودر در زمان انتخاب و نصب اهمیت زیادی دارد.

مشخصات ابعادی این مدل عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصالی: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر

قطر شافت 8 میلی‌متر باید با کوپلینگ و محور مکانیکی سیستم سازگار باشد.

کاربردهای انکودر 200 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-200P با توجه به ساختار افزایشی و خروجی‌های A/B/Z می‌تواند در سیستم‌هایی که به دریافت اطلاعات حرکت و سرعت نیاز دارند مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• تجهیزات صنعت آسانسور
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• تشخیص جهت چرخش
• کنترل حرکت
• ماشین‌آلات صنعتی
• سیستم‌های اتوماسیون صنعتی
• تجهیزات دارای حرکت چرخشی
• سیستم‌های اندازه‌گیری موقعیت
• تجهیزات کنترل موتور
• ماشین‌آلات تولیدی

کاربرد انکودر سپنتا در صنعت آسانسور

یکی از کاربردهای مطرح‌شده برای انکودر سپنتا DAS-EN50S8-200P، استفاده در صنعت آسانسور است.

در سیستم‌های حرکتی، انکودر می‌تواند اطلاعات مربوط به چرخش محور را به‌صورت پالس در اختیار کنترلر قرار دهد. سیستم کنترل با دریافت و پردازش این پالس‌ها می‌تواند اطلاعات موردنیاز مربوط به حرکت را برای کنترل فرآیند استفاده کند.

در کاربردهای آسانسوری، انتخاب انکودر باید بر اساس نوع سیستم، کنترلر مورد استفاده، رزولوشن موردنیاز، نوع خروجی و شرایط مکانیکی انجام شود.

مزایای انکودر افزایشی 200 پالس سپنتا

رزولوشن 200 پالس

رزولوشن 200 پالس در هر دور امکان دریافت اطلاعات پالسی از حرکت چرخشی شافت را فراهم می‌کند.

خروجی A، B و Z

وجود سه فاز خروجی A، B و Z امکان دریافت اطلاعات حرکت، جهت چرخش و پالس مرجع یک‌دور را فراهم می‌کند.

اختلاف فاز 90 درجه

اختلاف فاز 90 درجه بین A و B برای تشخیص جهت چرخش در سیستم‌های کنترل حرکت کاربرد دارد.

تغذیه 24 ولت DC

استفاده از تغذیه 24 ولت DC باعث می‌شود این انکودر با بسیاری از ساختارهای متداول سیستم‌های کنترل صنعتی سازگار باشد.

شافت 8 میلی‌متری

شافت 8 میلی‌متری امکان اتصال مکانیکی به سیستم‌های سازگار با این قطر را فراهم می‌کند.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر، یکی از مشخصات مهم هنگام طراحی محل نصب و انتخاب انکودر است.

ساخت ایران

این مدل توسط شرکت سپنتا در ایران تولید شده است.

راهنمای نصب انکودر SEPANTA DAS-EN50S8-200P

برای عملکرد صحیح انکودر، نصب مکانیکی و سیم‌بندی الکتریکی باید با دقت انجام شود.

• پیش از نصب، برق تغذیه سیستم را قطع کنید.
• محل نصب را با توجه به قطر بدنه 50 میلی‌متر بررسی کنید.
• سازگاری شافت 8 میلی‌متری انکودر با محور یا کوپلینگ را بررسی کنید.
• انکودر را بدون ایجاد فشار یا بار مکانیکی نامناسب روی شافت نصب کنید.
• سیم تغذیه مثبت را به سیم قهوه‌ای و سیم منفی را به سیم آبی متصل کنید.
• تغذیه DC را مطابق مشخصات انکودر تأمین کنید.
• سیم مشکی را به ورودی فاز A متصل کنید.
• سیم سفید را به ورودی فاز B متصل کنید.
• سیم نارنجی را به ورودی فاز Z متصل کنید.
• پس از بررسی کامل سیم‌بندی، سیستم را راه‌اندازی کنید.
• جهت چرخش و شمارش پالس‌ها را در سیستم کنترل بررسی کنید.

نکته ایمنی: سیم‌بندی انکودر باید مطابق نقشه فنی محصول و توسط فرد آشنا با سیستم‌های کنترل و اتوماسیون انجام شود. پیش از اتصال تغذیه، قطب‌های مثبت و منفی را کنترل کنید.

هنگام خرید انکودر 200 پالس سپنتا به چه نکاتی توجه کنیم؟

انتخاب انکودر مناسب فقط بر اساس تعداد پالس انجام نمی‌شود. پیش از خرید DAS-EN50S8-200P موارد زیر را بررسی کنید:

1. نوع انکودر

ابتدا مشخص کنید به انکودر افزایشی یا Incremental، مطلق یا نوع دیگری نیاز دارید.

2. رزولوشن

میزان پالس موردنیاز سیستم را مشخص کنید. این مدل دارای 200 پالس در هر دور است.

3. قطر بدنه

قطر بدنه این مدل 50 میلی‌متر است و باید با فضای نصب سازگار باشد.

4. قطر شافت

شافت این مدل 8 میلی‌متر است و باید با محور یا کوپلینگ سیستم مطابقت داشته باشد.

5. نوع خروجی

وجود خروجی‌های A، B و Z باید با ورودی کنترلر یا PLC سازگار باشد.

6. ولتاژ تغذیه

این مدل با تغذیه 24 ولت DC ارائه می‌شود؛ بنابراین منبع تغذیه مناسب باید در سیستم در نظر گرفته شود.

7. نوع کاربرد

در کاربردهایی مانند آسانسور، اندازه‌گیری طول کورس، سرعت یا زاویه، مشخصات انکودر باید با سیستم کنترل و شرایط مکانیکی پروژه مطابقت داشته باشد.

قیمت انکودر 200 پالس سپنتا

قیمت انکودر SEPANTA DAS-EN50S8-200P با توجه به موجودی و شرایط روز بازار تجهیزات اتوماسیون صنعتی متغیر است.

برای اطلاع از قیمت روز انکودر 200 پالس سپنتا DAS-EN50S8-200P می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام، کد کامل DAS-EN50S8-200P را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید انکودر 200 پالس سپنتا از ایستاتجهیز

برای خرید انکودر افزایشی 200 پالس سپنتا SEPANTA DAS-EN50S8-200P می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 200 پالس در هر دور، خروجی A/B/Z، تغذیه 24 ولت DC، بدنه 50 میلی‌متری و شافت 8 میلی‌متری برای کاربردهای مختلف کنترل حرکت و اندازه‌گیری مورد استفاده قرار می‌گیرد.

پیش از خرید، حتماً نوع انکودر، رزولوشن، قطر بدنه، قطر شافت، نوع سیگنال خروجی، ولتاژ تغذیه و سازگاری با کنترلر را بررسی کنید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 200 پالس سپنتا SEPANTA DAS-EN50S8-200P یک انکودر افزایشی با رزولوشن 200 پالس در هر دور است که برای دریافت اطلاعات حرکت و کنترل سرعت، زاویه و موقعیت در سیستم‌های مختلف مورد استفاده قرار می‌گیرد.

این مدل دارای بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A، B و Z است. فازهای A و B با اختلاف فاز 90 درجه و فاز Z با یک پالس در هر دور، اطلاعات موردنیاز برای پردازش حرکت را در اختیار سیستم کنترل قرار می‌دهند.

با توجه به کاربردهای اعلام‌شده، این انکودر می‌تواند در صنعت آسانسور، اندازه‌گیری طول کورس، سرعت و زاویه و انواع ماشین‌آلات صنعتی مورد استفاده قرار گیرد.

در زمان انتخاب این محصول، بررسی رزولوشن، نوع خروجی، ولتاژ تغذیه، قطر شافت، قطر بدنه و سازگاری با کنترلر ضروری است.
