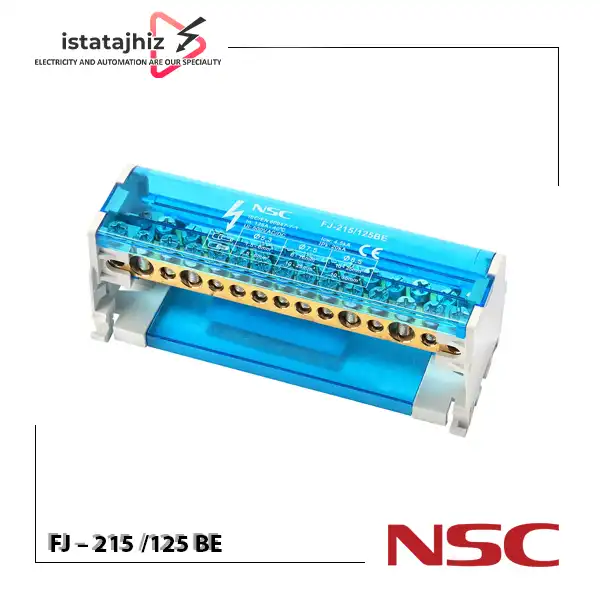

ترمینال توزیع FJ-215 / 125 BE

باکس بار FJ-215 / 125 BE با شناسه NS22-FJ215-125BE یکی از تجهیزات کاربردی برای توزیع، انشعاب و سازمان‌دهی اتصالات الکتریکی در تابلوهای برق است. این مدل با طراحی 2 پل و تک‌فاز، ظرفیت جریان 125 آمپر و ولتاژ نامی 500 ولت، برای مدارهایی مناسب است که نیاز به ایجاد چندین خروجی از یک مسیر ورودی دارند.

این مدل دارای 2 نقطه اتصال ورودی و در مجموع 13 نقطه اتصال خروجی است؛ بنابراین می‌تواند چندین مدار را از یک مسیر اصلی تغذیه کند و به کاهش حجم سیم‌کشی و افزایش نظم داخل تابلو کمک نماید.

در ساختار باکس بار FJ-215 / 125 BE از هادی برنجی، بدنه پلی‌آمید 66 با کلاس V-0، قاب پلی‌کربنات و پیچ‌های فولادی با روکش روی استفاده شده است. این ترکیب ضمن فراهم کردن عایق مناسب، به استحکام مکانیکی و ایجاد اتصال مطمئن در مدار کمک می‌کند.

ابعاد 50 × 130 × 50 میلی‌متر نیز باعث می‌شود محصول فضای نسبتاً محدودی در تابلو اشغال کند و برای پروژه‌هایی که مدیریت فضا اهمیت دارد، کاربردی باشد.

مشخصات فنی باکس بار FJ-215 / 125 BE

• مدل NS22-FJ215-125BE
• نوع باکس بار
• تعداد پیچ 15
• تعداد پل 2 پل
• نوع مدار تک‌فاز
• جریان نامی 125 آمپر
• ولتاژ نامی 500 ولت
• ابعاد 50 × 130 × 50 میلی‌متر
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس پیچ فولاد با روکش روی
• جنس هادی برنج
  Icw 4/5 kA
  Ipk 20 kA

مشخصات سیم‌کشی

ورودی:

• تعداد نقاط اتصال: 2
• گشتاور: 2 تا 3 N.m
• قطر اتصال: 8/5 میلی‌متر
• سطح مقطع سیم متریک: 10 تا 35 mm²
• محدوده AWG: 10 تا 16

خروجی B:

• تعداد نقاط اتصال: 11
• گشتاور: 2 تا 3 N.m
• قطر اتصال: 5/3 میلی‌متر
• سطح مقطع سیم متریک: 2.5 تا 6 mm²
• محدوده AWG: 1.5 تا 6

خروجی A:

• تعداد نقاط اتصال: 2
• گشتاور: 2 تا 3 N.m
• قطر اتصال: 7/5 میلی‌متر
• سطح مقطع سیم متریک: 10 تا 25 mm²
• محدوده AWG: 6 تا 16

کاربردهای باکس بار FJ-215 / 125 BE

باکس بار 125 آمپر FJ-215 / 125 BE در پروژه‌های مختلف برق صنعتی و تابلو سازی برای ایجاد اتصالات منظم و توزیع جریان مورد استفاده قرار می‌گیرد، از جمله:

• تابلوهای توزیع برق
• تابلوهای برق صنعتی
• تابلوهای کنترل
• مدارهای تک‌فاز
• ایجاد چندین انشعاب از یک مسیر ورودی
• توزیع جریان میان چند مدار خروجی
• مرتب‌سازی سیم‌کشی داخل تابلو
• کاهش تعداد سیم‌های پراکنده
• افزایش نظم و سهولت عیب‌یابی مدار
• پروژه‌های برق صنعتی متناسب با ظرفیت 125 آمپر

مزایای باکس بار FJ-215 / 125 BE

1. ظرفیت جریان 125 آمپر
2. ولتاژ نامی 500 ولت
3. طراحی 2 پل و تک‌فاز
4. دارای 15 پیچ
5. دارای 2 ورودی و 13 خروجی
6. مناسب برای ایجاد انشعابات متعدد
7. کاهش حجم سیم‌کشی داخل تابلو
8. افزایش نظم و زیبایی سیم‌کشی
9. هادی ساخته‌شده از برنج
10. بدنه مقاوم PA66/V-0
11. قاب عایق پلی‌کربنات
12. ابعاد مناسب 50 × 130 × 50 میلی‌متر
13. مطابق استاندارد IEC 60947-7-1
14. دارای گواهی‌های CB، CE و RoHS
15. مناسب برای استفاده در تابلوهای برق صنعتی و توزیع

راهنمای نصب باکس بار FJ-215 / 125 BE

• پیش از شروع کار، برق مدار را به‌طور کامل قطع و از بی‌برق بودن مدار اطمینان حاصل کنید.
• محل مناسب نصب باکس بار را داخل تابلو انتخاب کنید.
• بررسی کنید جریان و ولتاژ مدار از ظرفیت نامی 125 آمپر و 500 ولت بیشتر نباشد.
• سیم یا کابل ورودی را مطابق نقشه مدار به نقاط اتصال ورودی متصل کنید.
• سیم‌های خروجی را بر اساس مدار موردنظر به خروجی‌های A و B متصل کنید.
• سطح مقطع سیم‌ها را مطابق محدوده مجاز هر ترمینال انتخاب کنید.
• پیچ‌های اتصال را با گشتاور مشخص‌شده در دیتاشیت، یعنی 2 تا 3 نیوتن‌متر، محکم کنید.
• پس از اتصال، تمامی پیچ‌ها و سیم‌ها را از نظر استحکام و عدم وجود اتصال ناخواسته بررسی کنید.
• پس از تکمیل سیم‌کشی، مدار توسط تکنسین برق تست و سپس راه‌اندازی شود.

نکته: نصب و سیم‌کشی تجهیزات توزیع برق باید توسط فرد متخصص و مطابق نقشه مدار و الزامات ایمنی انجام شود.

قیمت باکس بار FJ-215 / 125 BE

قیمت باکس بار FJ-215 / 125 BE به موجودی و شرایط روز بازار بستگی دارد. برای اطلاع از قیمت روز، موجودی و شرایط خرید، مشخصات مدل NS22-FJ215-125BE را هنگام استعلام اعلام کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید باکس بار FJ-215 / 125 BE از ایستاتجهیز

برای خرید باکس بار FJ-215 / 125 BE از فروشگاه ایستاتجهیز، ابتدا مشخصات فنی محصول را با نیاز پروژه خود تطبیق دهید.

مهم‌ترین مشخصات برای انتخاب این مدل عبارت‌اند از:

• جریان نامی: 125 آمپر
• ولتاژ نامی: 500 ولت
• نوع مدار: تک‌فاز
• تعداد پل: 2 پل
• تعداد پیچ: 15
• نقاط اتصال: 2 ورودی + 13 خروجی
• ابعاد: 50 × 130 × 50 میلی‌متر

جمع‌بندی

باکس بار FJ-215 / 125 BE یک راهکار مناسب برای توزیع و انشعاب جریان در تابلوهای برق تک‌فاز است که با ظرفیت 125 آمپر، ولتاژ 500 ولت، دو پل و 15 پیچ امکان ایجاد چندین اتصال خروجی را فراهم می‌کند.

وجود 2 ورودی و 13 خروجی، هادی برنجی، بدنه PA66/V-0 و قاب پلی‌کربنات باعث می‌شود این مدل برای پروژه‌هایی که به اتصالات متعدد، سیم‌کشی منظم و استفاده بهینه از فضای تابلو نیاز دارند، گزینه‌ای کاربردی باشد.
