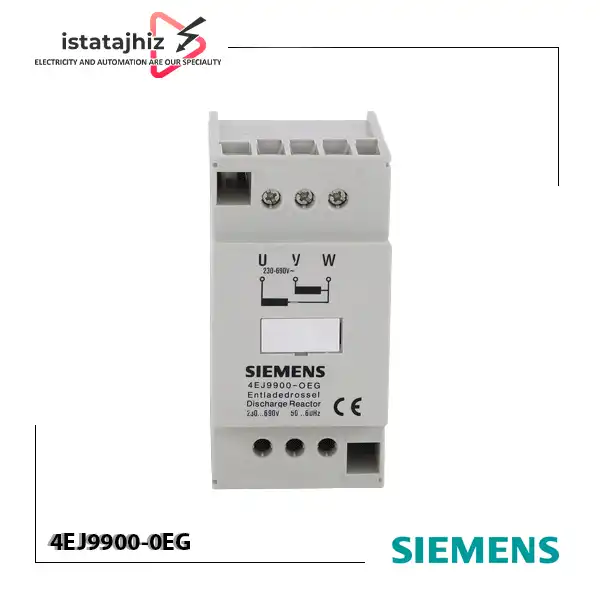

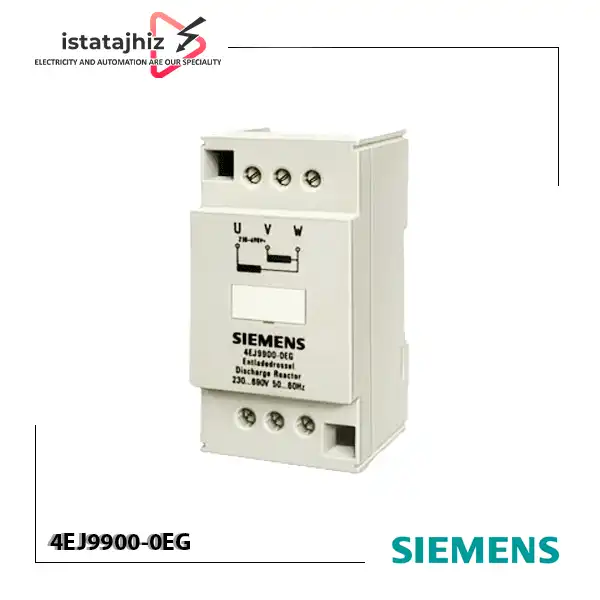

راکتور دشارژ زیمنس مدل 4EJ9900-0EG

راکتور تخلیه سریع زیمنس (Siemens) مدل 4EJ9900-0EG یک تجهیز تخصصی برای تخلیه سریع خازن‌ های سه‌ فاز در سیستم‌ های جبران توان راکتیو و اصلاح ضریب توان است. وظیفه اصلی این قطعه با راکتورهای سری، راکتور ورودی، راکتور هارمونیک یا فیلترهای EMI متفاوت است؛ این مدل مشخصاً به عنوان Quick Discharge Reactor برای مدارهای خازنی مورد استفاده قرار می‌گیرد. زیمنس این محصول را در خانواده Reactors قرار داده و برای آن ولتاژ کاری حداکثر 690 ولت و جریان AC حداکثر 0.02 آمپر اعلام کرده است.

در تابلوهای بانک خازنی، پس از قطع شدن خازن از شبکه، انرژی ذخیره شده در خازن بلافاصله از بین نمی‌رود. بنابراین تخلیه کنترل شده و سریع خازن اهمیت زیادی دارد؛ به ویژه زمانی که بانک خازنی به صورت اتوماتیک و با استفاده از کنتاکتورهای خازنی یا تجهیزات کنترلی وارد و خارج می‌شود. راکتور تخلیه سریع زیمنس 4EJ9900-0EG برای همین بخش از مدار طراحی شده و می‌تواند در ساختار سیستم‌های جبران توان راکتیو مورد استفاده قرار گیرد.

کاربرد راکتور تخلیه سریع زیمنس در بانک خازنی

کاربرد اصلی راکتور تخلیه سریع زیمنس (Siemens) مدل 4EJ9900-0EG در سیستم‌ های اصلاح ضریب قدرت و جبران توان راکتیو است. در چنین تابلوهایی، انتخاب صحیح خازن، کنتاکتور خازنی، تجهیزات حفاظتی و مدار تخلیه باید متناسب با ساختار بانک خازنی انجام شود.

در چنین تابلوهایی، عملکرد صحیح مدار تخلیه اهمیت زیادی دارد. اگر خازن بعد از قطع شدن همچنان دارای ولتاژ باقی‌ مانده باشد، وصل مجدد آن در فاصله زمانی نامناسب می‌ تواند شرایط نامطلوبی برای تجهیزات ایجاد کند. به همین دلیل، مدار تخلیه باید متناسب با طراحی بانک خازنی و الزامات سازنده انتخاب شود. در تابلوهای اتوماتیک، راکتور تخلیه سریع در کنار تجهیزاتی مانند کنتاکتور خازنی، خازن و رگولاتور ضریب توان قرار می‌ گیرد و هر یک وظیفه مشخصی در عملکرد بانک خازنی دارند. بنابراین هنگام طراحی یا تعمیر تابلو، انتخاب این تجهیزات باید به صورت یک مجموعه بررسی شود.

نکته فنی: این مدل را نباید صرفاً به دلیل عنوان «راکتور» با هر نوع راکتور دیگری جایگزین کرد. زیمنس 4EJ9900-0EG را مشخصاً به عنوان Discharge Reactor / Quick Discharge Reactor برای خازن‌ های سه‌ فاز در سیستم‌ های جبران توان راکتیو معرفی کرده است.

آیا 4EJ9900-0EG همان راکتور هارمونیک است؟

خیر. این نکته هنگام خرید اهمیت زیادی دارد.

فیلتر هارمونیک یا Detuned Reactor معمولاً برای محدود کردن جریان‌ های هارمونیکی، حفاظت بهتر خازن‌ ها و جلوگیری از تشدید در بانک خازنی انتخاب می‌ شوند. اما 4EJ9900-0EG در مستندات زیمنس به عنوان راکتور تخلیه سریع معرفی شده است.

اطلاعات فنی موجود برای این مدل نیز نشان می‌ دهد که در طبقه‌ بندی تجهیزات، برای کاربردهایی مانند Line Reactor، Output Reactor، Smoothing Reactor، Commutation Reactor و Interference Suppression Reactor در نظر گرفته نشده است. بنابراین استفاده از آن به عنوان جایگزین یک راکتور هارمونیکی یا راکتور ورودی، بدون بررسی مدار و مشخصات فنی، صحیح نیست.

ولتاژ 690 ولت در این مدل چه مفهومی دارد؟

یکی از مشخصات مهم راکتور تخلیه سریع زیمنس (Siemens) 4EJ9900-0EG حداکثر ولتاژ کاری 690V است. این عدد هنگام طراحی تابلو بانک خازنی اهمیت دارد، اما نباید آن را به تنهایی به عنوان معیار انتخاب در نظر گرفت.

برای انتخاب این تجهیز باید مشخصات کل مدار، نوع اتصال، ولتاژ بانک خازنی، ساختار مدار تخلیه و مشخصات سایر اجزای بانک بررسی شود. به عبارت دیگر، اینکه تابلو در شبکه 400V یا 690V کار می‌کند به تنهایی برای تعیین مناسب بودن قطعه کافی نیست.

به همین دلیل، در پروژه‌های صنعتی بهتر است شماره فنی دقیق 4EJ9900-0EG با نقشه مدار و مشخصات خازن مورد استفاده تطبیق داده شود.

جریان 0.02 آمپر؛ چرا این عدد بسیار پایین است؟

جریان اعلام شده برای این محصول 0.02A است. این مقدار نباید با جریان نامی خازن یا جریان کاری یک راکتور قدرت مقایسه شود.

ماهیت این محصول با راکتورهایی که در مسیر اصلی جریان بار یا در مسیر سری خازن‌های بانک خازنی قرار می‌گیرند متفاوت است. 4EJ9900-0EG برای عملکرد تخلیه خازن طراحی شده است و به همین دلیل مشخصات جریان آن بسیار پایین‌تر از راکتورهای قدرت رایج است. زیمنس نیز حداکثر جریان AC این مدل را 0.02A اعلام کرده است.

بنابراین اگر در هنگام انتخاب، تنها به عبارت «راکتور 690 ولت» توجه شود، احتمال انتخاب اشتباه وجود دارد. کاربرد دقیق قطعه باید قبل از خرید مشخص شود.

ساختار سه‌ فاز 4EJ9900-0EG

Siemens 4EJ9900-0EG یک تجهیز سه‌فاز است. دیتاشیت رسمی این مدل تعداد فاز را 3 و نوع ولتاژ را AC اعلام می‌کند. اتصالات مدار اصلی نیز از نوع ترمینال پیچی هستند.

برای تکنسین تابلو برق، این موضوع به این معنی است که هنگام نصب نباید این قطعه را مانند یک راکتور تک‌فاز یا مقاومت تخلیه ساده در نظر گرفت. سیم‌بندی باید دقیقاً بر اساس نقشه و دستورالعمل مربوط به مدار بانک خازنی انجام شود.

در پروژه‌های موجود، شماره ترمینال‌ها، نحوه اتصال به خازن و سایر اجزای مدار باید از روی مدارک همان تجهیز و نقشه تابلو بررسی شود؛ صرفاً بر اساس ظاهر قطعه نباید ترتیب سیم‌بندی را حدس زد.

نکات مهم برای تکنسین هنگام نصب

قبل از نصب راکتور تخلیه سریع زیمنس 4EJ9900-0EG چند مورد باید بررسی شود:

• شماره فنی قطعه با BOM یا نقشه تابلو یکسان باشد.
• مدار مورد نظر واقعاً مدار تخلیه خازن باشد.
• ولتاژ مدار از محدوده مجاز تجهیز بیشتر نباشد.
• سیم‌بندی سه‌فاز مطابق نقشه سازنده انجام شود.
• ترمینال‌های پیچی با اتصالات مناسب و محکم بسته شوند.
• قبل از کار روی بانک خازنی، قطع بودن منبع و تخلیه ایمن خازن‌ها کنترل شود.
• پس از نصب، عملکرد مدار تخلیه و زمان تخلیه مطابق طراحی تابلو بررسی شود.
• این تجهیز با راکتور هارمونیک یا راکتور سری بانک خازنی اشتباه گرفته نشود.

به‌خصوص در تابلوهای بانک خازنی، اندازه‌ گیری نبودن ولتاژ روی خازن قبل از شروع عملیات تعمیر و سیم‌ بندی یک اقدام ایمنی مهم است و نباید صرفاً به قطع کنتاکتور یا کلید اطمینان کرد.

نصب در تابلو بانک خازنی

ابعاد اعلام‌ شده برای این مدل حدود 45 میلی‌ متر عرض، 90 میلی‌ متر ارتفاع و 60 میلی‌ متر عمق است و اتصال الکتریکی آن از نوع ترمینال پیچی است.

این ابعاد نسبتاً جمع‌ و جور باعث می‌شود استفاده از آن در تابلوهای کنترل و جبران توان راکتیو از نظر فضای نصب قابل مدیریت باشد؛ با این حال، فضای واقعی مورد نیاز باید با توجه به نحوه سیم‌ کشی، دسترسی به ترمینال‌ ها و فاصله مورد نیاز سایر تجهیزات تعیین شود.

همچنین درجه حفاظت اعلام‌ شده برای این مدل IP00 است. بنابراین خود قطعه برای نصب در معرض مستقیم گردوغبار، رطوبت یا تماس فیزیکی طراحی نشده و باید در یک محفظه یا تابلو مناسب قرار گیرد.

تفاوت راکتور تخلیه سریع با مقاومت تخلیه خازن

در سیستم‌ های اصلاح ضریب توان ممکن است با مدارهای مختلف تخلیه خازن مواجه شوید. بنابراین هنگام جایگزینی یک قطعه قدیمی با Siemens 4EJ9900-0EG نباید فقط ظاهر قطعه یا نام کلی «Discharge» ملاک قرار گیرد.

مهم‌ ترین مواردی که باید تطبیق داده شوند عبارتند از:

• نوع مدار تخلیه
• تعداد فاز
• ولتاژ کاری
• جریان مدار
• نوع خازن
• روش اتصال
• زمان تخلیه مورد نیاز
• مشخصات سایر اجزای بانک خازنی

اگر تجهیز موجود در تابلو دارای شماره فنی دیگری است، بهتر است قبل از جایگزینی، مشخصات هر دو قطعه با یکدیگر مقایسه شود.

این مدل برای چه کسانی مناسب است؟

راکتور تخلیه سریع زیمنس (Siemens) 4EJ9900-0EG برای گروه‌های مختلفی کاربرد دارد:

تکنسین‌های تابلو برق: برای تعمیر، مونتاژ و سرویس مدارهای تخلیه بانک خازنی.

مهندسان برق: برای طراحی و انتخاب تجهیزات مربوط به سیستم‌های جبران توان راکتیو.

تابلو سازها: برای استفاده در مدارهای بانک خازنی و پروژه‌های اصلاح ضریب توان که این مدل در نقشه یا BOM پروژه مشخص شده است.

واحدهای تعمیر و نگهداری: برای جایگزینی قطعه معیوب با همان شماره فنی.

خریداران صنعتی: زمانی که شماره فنی دقیق 4EJ9900-0EG در لیست تجهیزات پروژه یا نقشه تابلو درج شده باشد.

در طراحی یک تابلو جبران توان راکتیو، عملکرد راکتور تخلیه سریع تنها یکی از بخش‌های سیستم است و تجهیزاتی مانند رگولاتور بانک خازنی نیز وظیفه کنترل و تعیین پله‌های مورد نیاز برای جبران توان راکتیو را بر عهده دارند.

تجربه ما در فروش و انتخاب این قطعه

در ایستا تجهیز برای قطعات تخصصی مانند راکتور تخلیه سریع زیمنس (Siemens) 4EJ9900-0EG توصیه می‌کنیم خرید فقط بر اساس عنوان «راکتور» یا ولتاژ 690 ولت انجام نشود. اگر این قطعه را برای تعمیر یک تابلو، تکمیل یک بانک خازنی یا اجرای یک پروژه صنعتی نیاز دارید، بهتر است شماره فنی، عکس قطعه، نقشه تابلو یا مشخصات خازن و مدار مربوطه را در اختیار واحد فروش قرار دهید. ما تلاش می‌کنیم قبل از تأمین، مدل دقیق و کاربرد آن بررسی شود تا قطعه‌ای با کاربری متفاوت به جای راکتور تخلیه سریع خریداری نشود. این موضوع مخصوصاً در پروژه‌های صنعتی و خریدهای تعدادی اهمیت بیشتری دارد. مدل 4EJ9900-0EG متعلق به خانواده تجهیزات زیمنس (Siemens) است و در پروژه‌هایی که استفاده از تجهیزات این برند در BOM یا نقشه تابلو مشخص شده، تطبیق شماره فنی اهمیت ویژه‌ای دارد.
