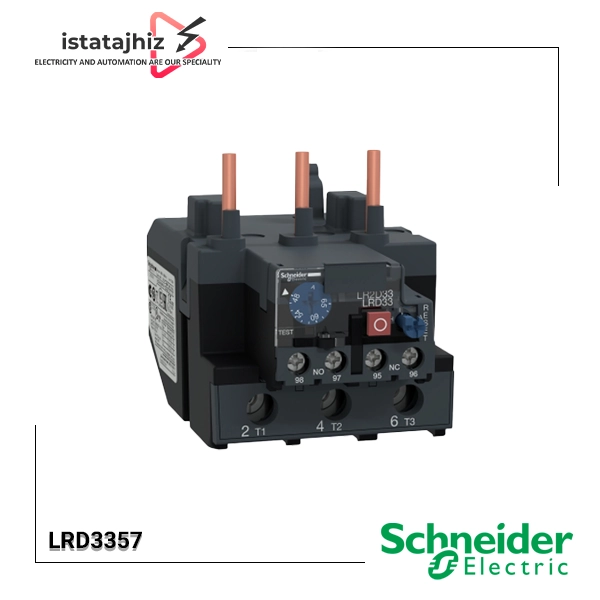

رله بی متال اشنایدر الکتریک مدل LRD3357 یک رله حرارتی حرفه‌ای برای حفاظت از الکتروموتورهای سه فاز در برابر اضافه بار (Overload Protection) است. این مدل دارای بازه تنظیم جریان 37 تا 50 آمپر بوده و معمولاً در کنار کنتاکتورهای سری TeSys D (LC1D) نصب می‌شود.
بی متال LRD3357 با تشخیص افزایش جریان بیش از مقدار تنظیم شده، مدار فرمان کنتاکتور را قطع کرده و از سوختن سیم‌پیچ موتور، افزایش دمای بیش از حد و آسیب‌های مکانیکی ناشی از اضافه بار جلوگیری می‌کند. این تجهیز یکی از اجزای کلیدی در طراحی تابلو برق‌های صنعتی استاندارد محسوب می‌شود.
مشخصات فنی رله بی متال Schneider LRD3357
- برند: Schneider Electric
- مدل: LRD3357
- نوع تجهیز: رله حرارتی (Thermal Overload Relay)
- بازه تنظیم جریان: 37 تا 50 آمپر
- کلاس حفاظتی: Class 10
- مناسب برای موتورهای سه فاز
- دارای کنتاکت کمکی:
- 1NO (نرمال باز)
- 1NC (نرمال بسته)
- قابلیت ریست دستی (Manual) و اتوماتیک (Auto)
- نصب مستقیم روی کنتاکتورهای سری LC1D
- دارای پیچ تنظیم جریان با درجه‌بندی دقیق
- دارای دکمه Test جهت تست عملکرد
ویژگی‌های بی متال 50-37 آمپر اشنایدر
بی متال LRD3357 به دلیل کیفیت ساخت بالا و عملکرد دقیق، انتخابی مطمئن برای حفاظت موتور در محیط‌های صنعتی است.
✅ محافظت دقیق در برابر اضافه بار
✅ تنظیم جریان متناسب با پلاک موتور
✅ هماهنگی کامل با کنتاکتورهای TeSys D
✅ قطع سریع مدار فرمان در شرایط Overload
✅ کاهش ریسک سوختن موتور
✅ عملکرد پایدار در شرایط کاری سنگین
کاربردهای بی متال LRD3357
این رله حرارتی در طیف گسترده‌ای از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد:
- تابلو برق‌های صنعتی
- حفاظت الکتروموتورهای سه فاز
- پمپ‌های صنعتی و بوسترپمپ‌ها
- کمپرسورهای صنعتی
- فن‌ها و سیستم‌های تهویه
- نوار نقاله‌ها
- خطوط تولید کارخانه‌ها
نحوه عملکرد رله بی متال
رله بی متال بر اساس اثر حرارتی عبور جریان از تیغه‌های فلزی دوگانه (Bimetal Strips) کار می‌کند.
زمانی که جریان موتور از مقدار تنظیم شده بیشتر شود:
- دمای بی متال افزایش پیدا می‌کند.
- تیغه فلزی خم می‌شود.
- کنتاکت فرمان قطع می‌شود.
- کنتاکتور از مدار خارج می‌شود.
- موتور خاموش می‌شود.
این فرآیند از آسیب‌های جدی به موتور جلوگیری می‌کند.
