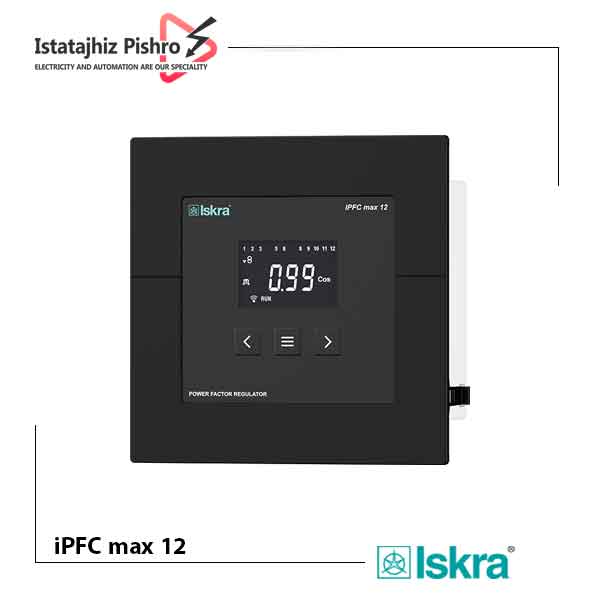

معرفی رگولاتور بانک خازنی ایسکرا مدل iPFC MAX 12

رگولاتور بانک خازنی ایسکرا مدل iPFC MAX 12 یک رله کنترل توان راکتیو با دوازده پله خروجی گزینه ای مناسب جهت بانک های خازنی اتوماتیک با کنترل دقیق محصول کشور اسلونی است.

نحوه کارکرد رله کنترل توان راکتیو  ISKRA iPFC MAX 12

اصلاح ضریب توان: این دستگاه به طور مداوم ضریب توان (cos φ) سیستم الکتریکی را کنترل می‌کند.

کنترل خودکار خازن: بر اساس اندازه‌گیری‌های خود، به طور خودکار خازن‌ها را به مدار وارد یا از مدار خارج می‌کند تا ضریب توان هدف مورد نظر را حفظ کند.

عملکرد چهار ربعی:iPFC MAX12 برای کار در چهار ربع طراحی شده است، به این معنی که می‌تواند ضریب توان را برای توان اکتیو ورودی و خروجی اصلاح کند.

کنترل پله‌های خازن: عدد «۶» در iPFC MAX12 به این واقعیت اشاره دارد که دارای شش رله خروجی برای کنترل حداکثر شش پله خازن است. همچنین یک مدل iPFC MAX12 برای نصب‌های بزرگتر وجود دارد.

خروجی آلارم : شامل یک رله هشدار اختصاصی برای اعلام خطاها یا شرایط غیرعادی است.

این رله کنترل توان راکتیو دارای صفحه رنگی است که شرایط مختلف کارکرد و تنظیمات و آلارم را با رنگبندی مشخص میکند و هر رنگ معرف یک کارکرد است.

نصب و راه اندازی این رگولاتور خازنی به صورت یک نمونه ولتاژ تا 400 ولت (ترمینال های A1-A2)و یک نمونه جریان تا 5  (ترمینال های S1-S2)آمپر است که با اتصال این جریان و ولتاژ که ترانس جریان روی یک فاز و از دو فاز بعدی نمونه ولتاژگرفته می شود.

نکات مهم در نصب و راه اندازی رگولاتور 12 پله ایسکرا مدل iPFC MAX 12

از مواردی که بیشترین اشتباه توسط کاربر صورت میگیرد محل قرار گیری ترانس جریان است که باید توجه شود جریان بار و جریان سه فاز خازنها از ترانس جریان رد شود در غیر این صورت رگولاتور نمی تواند اندازه گیری ضریب قدرت درستی را داشته باشد.

توصیه میگردد ترانس جریان در ورودی برق اصلی مجموعه قرار داده شود.

مشخصات فنی رگولاتور بانک خازنی ایسکرا مدل iPFC MAX 12

1. این دستگاه برای نصب روی تابلو برق طراحی شده است.
2. تغذیه رگولاتور  می‌تواند با ۲۳۰ ولت AC یا ۴۰۰ ولت AC تغذیه شود.
3. این رله کنترل توان راکتیو ولتاژ را با دقت ۱٪ اندازه‌گیری می‌کند.
4. جریان را با دقت ۱٪ اندازه‌گیری می‌کند. به یک ترانسفورماتور جریان خارجی (CT) نیاز دارد، که معمولاً با نسبت In/5A است.
5. ضریب توان (cos φ) را با دقت ۲٪ اندازه‌گیری می‌کند.
6.  دارای یک صفحه نمایش ۴ رقمی و یک صفحه کلید ۳ دکمه‌ای برای تنظیم و نظارت است.
7. رگولاتور دارای ۶ رله خروجی برای کنترل خازن‌ها است.
8. این دستگاه دارای رده ایمنی کلاس II و رتبه حفاظت در برابر نفوذ IP40 در پنل جلویی است.

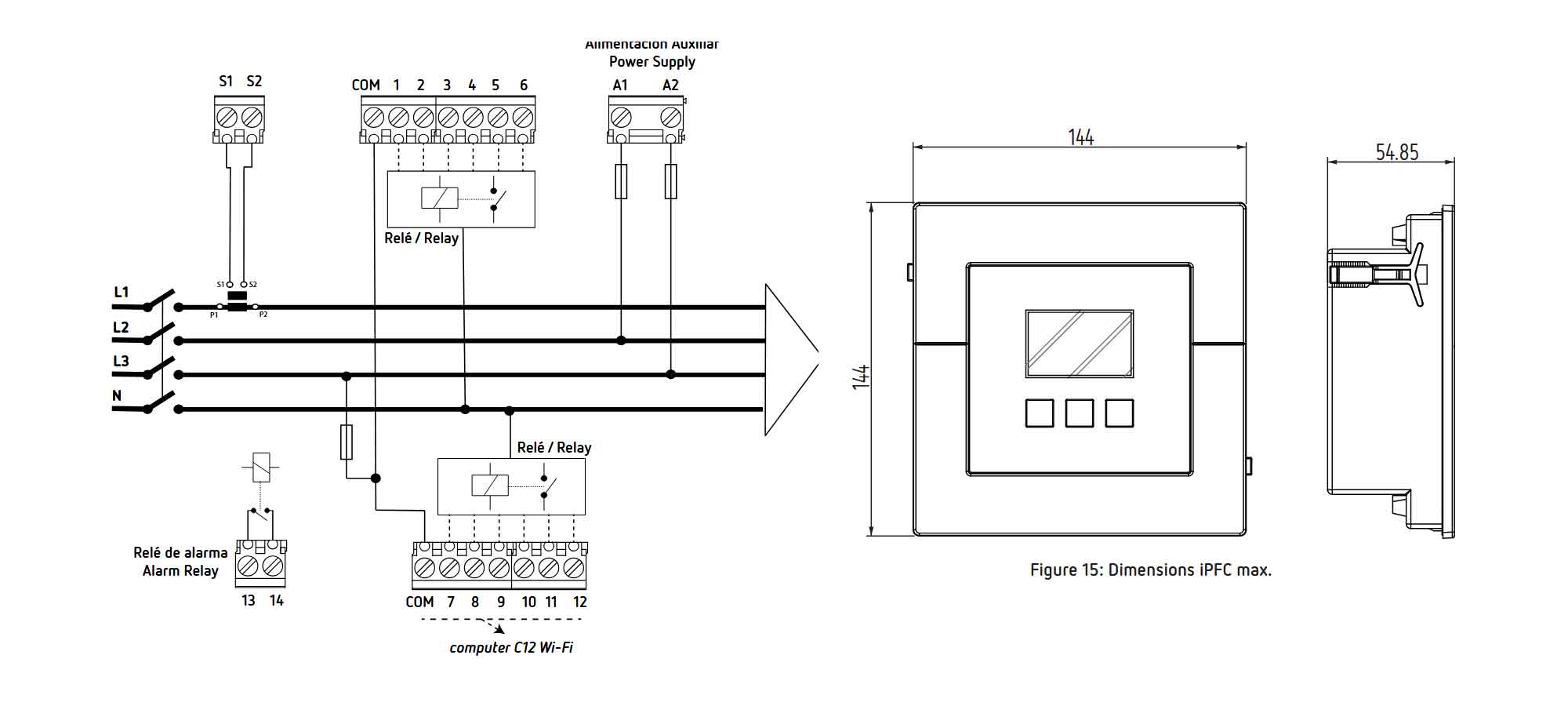

مدار سیم بندی و ابعاد رله کنترل توان راکتیو 12 پله ایسکرا

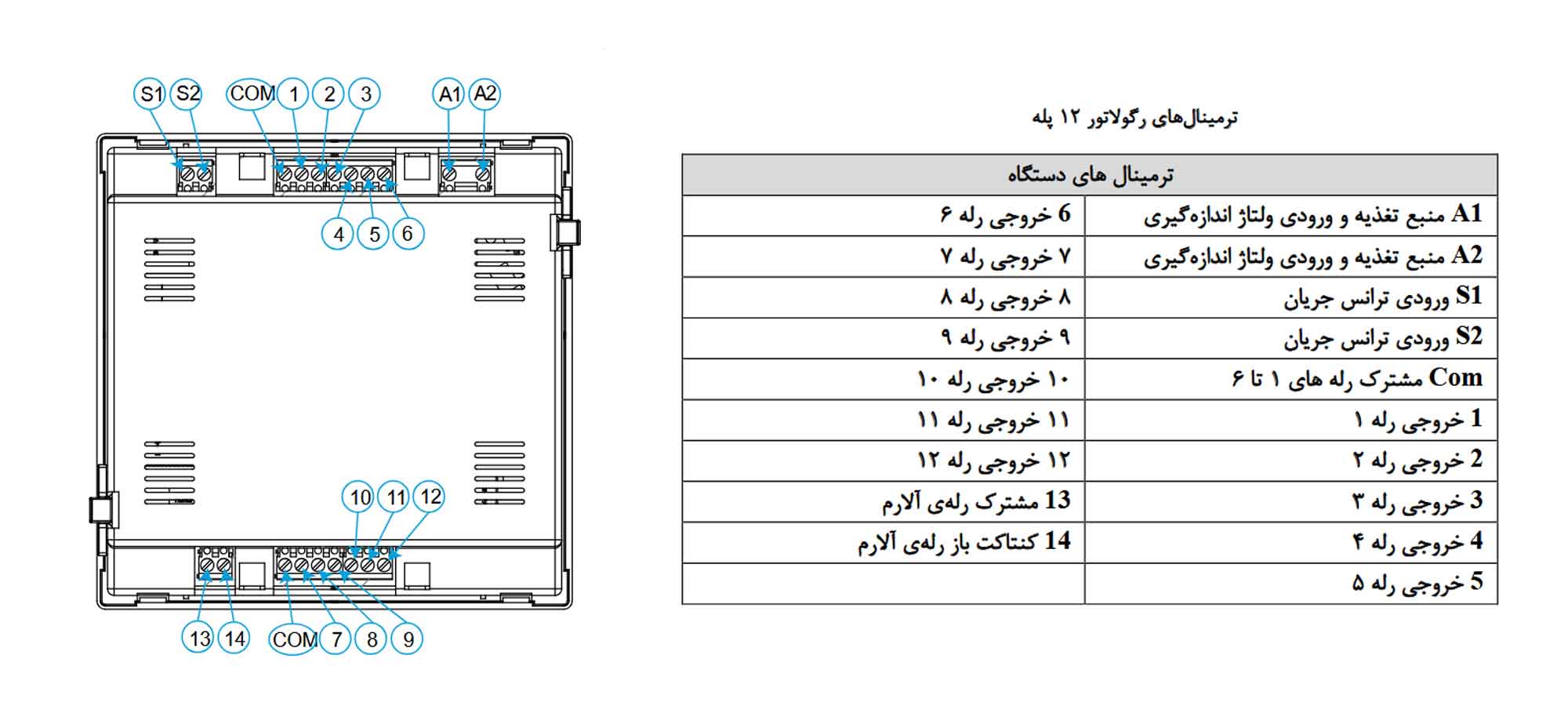

معرفی ترمینال های رگولاتور 12 پله ایسکرا

آلارم های رگولاتور 12 پله خازنی ایسکرا

E01 :بدون جریان: جریان بار کمتر از حداقل بوده و یا ترانس جریان متصل نیست. این خطا هنگامی فعال میشود که جریان ثانویه CTکمتر از50میلی آمپر باشد. با فعال شدن این آلارم، دستگاه به صورت خودکار خازنها را قطع میکند.

E02 :جبران سازی بیش از حد: دستگاه توان راکتیو خازنی اندازهگیری میکند در حالی که تمام پله ها قطع هستند. این آلارم میتواند بعلت تنظیم اشتباه ضریبC/Kباشد.
جهت جلوگیری از عملکرد اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده 90 ثانیه است.

E03 :اضافه جریان: جریان اندازه گیری شده به اندازه 20 درصد از جریان نامی بیشتر شده است. جریان اولیه ترانس جریان به عنوان جریان نامی در نظر گرفته میشود.
جهت جلوگیری از عملکرد اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده 5ثانیه است.

E04 :اضافه ولتاژ: ولتاژ اندازه گیری شده بیشتر از15درصد ولتاژ نامی منبع است. رگولاتور در این حالت تمام خازنها را به صورت خودکار قطع میکند. جهت جلوگیری از عملکرد
اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده 5 ثانیه است.

E05 :اضافه ولتاژ: ولتاژ اندازهگیری شده کمتر از15درصد ولتاژ نامی منبع است. رگولاتور در این حالت تمام خازنها را به صورت خودکار قطع میکند. جهت جلوگیری از عملکرد
اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده 5 ثانیه است.

E06 :آلارم مکسینوس فی بالا: کسینوس فی از مقدار تنظیم شده حد بالا عبور کرده است. برای فعال شدن این آلارم باید جریان نیز از مقدار تنظیم شده بالاتر باشد. جهت
جلوگیری از عملکرد اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده 5 دقیقه است.

E07 :آلارم کسینوس فی پائین: کسینوس فی از مقدار تنظیم شده حد پائین عبور کرده است. برای فعال شدن این آلارم باید جریان نیز از مقدار تنظیم شده بالاتر باشد. جهت
جلوگیری از عملکرد اشتباه، این آلارم دارای زمان تاخیر از پیش تنظیم شده  5دقیقه است.

E08 :آالارمTHDولتاژ: مقدارTHDولتاژ از حداکثر تنظیم شده بیشتر شده است. در این حالت رگولاتور تمام خازنها را قطع میکند. جهت جلوگیری از عملکرد اشتباه، این
آلارم دارای زمان تاخیر از پیش تنظیم شده 30 ثانیه است.

E09 :آلارمTHDولتاژ: مقدارTHDولتاژ از حداقل تنظیم شده بیشتر شده است. جهت جلوگیری از عملکرد اشتباه این آلارم دارای زمان تاخیر از پیش تنظیم شده 30
دقیقه است. این خطا به نوعی پیش آلارم E08 است

E10 :خطای داخلی دستگاه: دستگاه یک خطای داخلی را تشخیص داده است.
