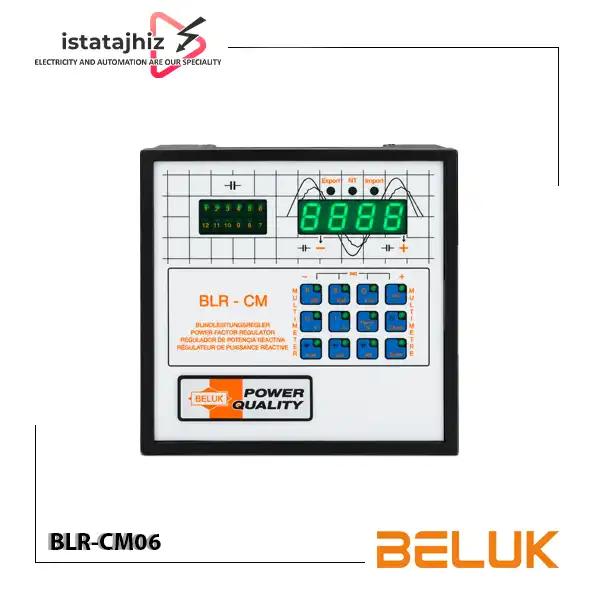

رگولاتور بانک خازنی ۶ پله BELUK مدل BLR-CM06

رگولاتور BLR-CM06 یکی از کنترلرهای ضریب توان خانواده BLR-CM شرکت BELUK است که برای کنترل سیستم‌های جبران توان راکتیو و بانک‌های خازنی مورد استفاده قرار می‌گیرد. وظیفه اصلی این کنترلر، بررسی شرایط شبکه از طریق اندازه‌گیری جریان و ولتاژ و تصمیم‌گیری برای وارد یا خارج کردن مراحل جبران‌ساز است تا ضریب توان در محدوده تنظیم‌شده قرار گیرد.

در یک تابلو بانک خازنی، صرفاً نصب تعدادی خازن باعث عملکرد صحیح سیستم نمی‌شود. مقدار بار راکتیو در طول شبانه‌روز تغییر می‌کند و در نتیجه ظرفیت مورد نیاز برای جبران نیز ثابت نیست. رگولاتور ضریب توان این تغییرات را پایش کرده و متناسب با نیاز شبکه، مراحل مختلف بانک خازنی را کنترل می‌کند.

خانواده BLR-CM توسط BELUK برای کاربردهای حرفه‌ای Power Factor Correction طراحی شده است و از قابلیت‌هایی مانند اندازه‌گیری True RMS، عملکرد چهار ربعی، الگوریتم Best Fit، تشخیص مرحله معیوب، تنظیمات حفاظتی و در نسخه‌های مربوطه ارتباط Modbus-RTU بهره می‌برد.

مدل BLR-CM06 در مستندات این خانواده با پیکربندی ۶ خروجی کنترلی معرفی شده است. نسخه‌های BLR-CM06/12R دارای خروجی رله‌ای و مدل‌های BLR-CM06/12T دارای خروجی ترانزیستوری برای کاربردهای مرتبط با کلیدهای تریستوری هستند. بنابراین هنگام جایگزینی یا خرید این محصول، صرفاً عبارت «CM06» کافی نیست و باید نوع دقیق خروجی و کد کامل تجهیز نیز بررسی شود.

BLR-CM06 چگونه در بانک خازنی کار می‌کند؟

در یک سیستم اصلاح ضریب توان، ترانسفورماتور جریان یا CT اطلاعات جریان مصرفی را در اختیار رگولاتور خازنی قرار می‌دهد. کنترلر با استفاده از اطلاعات جریان و ولتاژ، شرایط توان راکتیو و ضریب توان شبکه را محاسبه می‌کند.

اگر بار به سمت مصرف توان راکتیو القایی افزایش پیدا کند، کنترلر می‌تواند یکی از مراحل خازنی را وارد مدار کند. با کاهش نیاز به جبران نیز مراحل اضافی را از مدار خارج می‌کند.

این فرآیند باعث می‌شود بانک خازنی به‌صورت خودکار با تغییرات بار هماهنگ شود.

در BLR-CM از الگوریتم‌های کنترلی مختلف استفاده شده است و قابلیت Best Fit به کنترلر اجازه می‌دهد با هدف رسیدن سریع به مقدار موردنظر و در عین حال کاهش تعداد دفعات کلیدزنی، مراحل مناسب را انتخاب کند. این موضوع از نظر افزایش عمر کنتاکتورها و خازن‌ها اهمیت دارد.

کاربردهای BELUK BLR-CM06

BLR-CM06 را می‌توان در سیستم‌هایی استفاده کرد که کنترل خودکار ضریب توان و جبران توان راکتیو اهمیت دارد. مهم‌ترین کاربردها عبارت‌اند از:

• تابلوهای بانک خازنی اتوماتیک
• تابلوهای اصلاح ضریب توان در کارخانه‌ها
• سیستم‌های توزیع برق صنعتی
• تابلوهای برق ساختمان‌های بزرگ و تجاری
• کارخانه‌های دارای بارهای موتوری
• سیستم‌های دارای موتورهای القایی
• شبکه‌هایی با تغییرات محسوس بار
• سیستم‌های جبران توان راکتیو
• پروژه‌های Power Factor Correction
• تابلوهای جبران توان راکتیو با چند مرحله خازنی
• برخی سیستم‌های تولید برق و کاربردهای نیازمند کنترل توان راکتیو

در کاربردهای دارای تغییرات بسیار سریع بار، خانواده BLR-CM می‌تواند در ترکیب با کنترلرهای تریستوری برای جبران دینامیک مورد استفاده قرار گیرد؛ BELUK برای این نوع کاربرد زمان کلیدزنی کمتر از 100 میلی‌ثانیه را در ترکیب با کنترلرهای تریستوری خود اعلام کرده است.

نکات مهم قبل از خرید BLR-CM06

برای انتخاب صحیح این رگولاتور، بهتر است قبل از سفارش موارد زیر مشخص شوند:

1. تعداد مراحل مورد نیاز بانک خازنی
2. توان kvar هر مرحله
3. ولتاژ شبکه
4. نوع شبکه تک‌فاز یا سه‌فاز
5. نسبت CT
6. محل نصب CT
7. نوع خروجی مورد نیاز؛ رله‌ای یا ترانزیستوری
8. نیاز یا عدم نیاز به Modbus
9. وجود بارهای غیرخطی و هارمونیک
10. ابعاد و برش پنل تابلو
11. نوع کنتاکتور یا کلید مورد استفاده برای مراحل
12. نیاز به کنترل خازن، راکتور یا جبران القایی

به‌خصوص در زمان جایگزینی یک رگولاتور قدیمی، تنها تطبیق تعداد پله کافی نیست؛ نقشه ترمینال، نوع خروجی، نحوه اندازه‌گیری و مشخصات CT نیز باید بررسی شود.

خرید رگولاتور BELUK BLR-CM06

رگولاتور BELUK BLR-CM06 برای پروژه‌هایی مناسب است که به کنترل دقیق و اتوماتیک ضریب توان و مدیریت مراحل بانک خازنی نیاز دارند. ساختار کنترلی خانواده BLR-CM، قابلیت اندازه‌گیری True RMS، مدیریت کلیدزنی مراحل، تشخیص خطا و امکانات کنترلی متنوع، آن را به گزینه‌ای تخصصی برای تابلوهای اصلاح ضریب توان تبدیل کرده است.

برای خرید این محصول بهتر است کد کامل روی پلاک تجهیز با مشخصات پروژه تطبیق داده شود؛ به‌خصوص اگر هدف، جایگزینی یک رگولاتور قدیمی BELUK یا یک کنترلر مشابه باشد.

ایستا تجهیز پیشرو می‌تواند برای انتخاب رگولاتور مناسب، بررسی تعداد پله‌های مورد نیاز، تطبیق مدل با بانک خازنی و بررسی مشخصات فنی تجهیز راهنمایی ارائه کند. برای استعلام قیمت و موجودی روز نیز بهتر است مدل و کد کامل روی پلاک دستگاه اعلام شود، زیرا نسخه‌های مختلف BLR-CM ممکن است از نظر تعداد خروجی، نوع خروجی و امکانات ارتباطی تفاوت داشته باشند.
