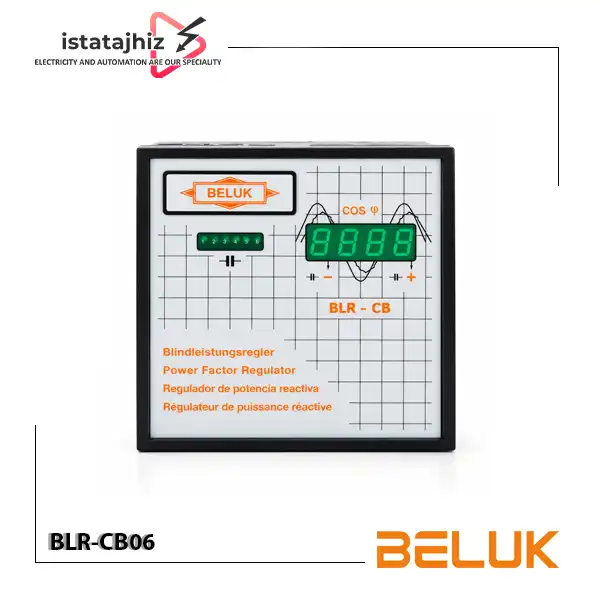

رگولاتور BLR-CB06 یکی از کنترلرهای قدیمی و صنعتی شرکت BELUK برای اصلاح ضریب توان و کنترل اتوماتیک بانک خازنی است. این تجهیز با دریافت اطلاعات جریان شبکه از طریق ترانسفورماتور جریان (CT) و اندازهگیری ولتاژ، وضعیت ضریب توان را تشخیص داده و بر اساس مقدار تنظیمشده، مراحل بانک خازنی را وارد یا از مدار خارج میکند.
مدل BLR-CB در خانواده قدیمی رگولاتورهای ضریب توان BELUK قرار میگیرد؛ این خانواده شامل مدلهای BLR-CA، BLR-CB، BLR-CC، BLR-CM و نسلهای جدیدتر BLR-CX بوده است. بنابراین BLR-CB06 را باید یک رگولاتور APFC دانست، نه سنسور اندازهگیری مستقل.
شرکت BELUK از سال 1956 در زمینه طراحی و تولید کنترلرهای ضریب توان فعالیت دارد و سابقه آن در این حوزه به نسلهای اولیه رگولاتورهای Power Factor بازمیگردد.
BLR-CB06 چه کاری انجام میدهد؟
در شبکههای صنعتی، مقدار توان راکتیو مصرفی ثابت نیست. موتورهای القایی، ترانسفورماتورها و سایر بارهای سلفی با تغییر شرایط کاری، میزان توان راکتیو متفاوتی از شبکه دریافت میکنند.
اگر بانک خازنی بهصورت ثابت در مدار قرار گیرد، در زمان کاهش بار ممکن است سیستم دچار اضافهجبران (Overcompensation) شود. از طرف دیگر، اگر ظرفیت خازنی کافی وارد مدار نشود، ضریب توان پایین باقی میماند.
BLR-CB06 برای حل همین مسئله به کار میرود.
رگولاتور خازنی شرایط شبکه را پایش کرده و در صورت نیاز مراحل بانک خازنی را به ترتیب وارد مدار میکند. هنگامی که نیاز به جبران کاهش پیدا کند، مراحل غیرضروری از مدار خارج میشوند.
به این ترتیب، ظرفیت خازنی فعال متناسب با شرایط واقعی بار تنظیم میشود.
کاربردهای BELUK BLR-CB06
BLR-CB06 برای کاربردهایی مانند موارد زیر قابل استفاده است:
- تابلوهای بانک خازنی اتوماتیک
- سیستمهای اصلاح ضریب توان صنعتی
- تابلوهای APFC
- کارخانهها و واحدهای صنعتی
- تابلوهای توزیع برق
- تأسیسات دارای موتورهای القایی
- سیستمهای دارای بار سلفی
- جبران توان راکتیو در شبکههای فشار ضعیف
- پروژههای تعمیر و جایگزینی رگولاتورهای قدیمی BELUK
- تابلوهایی که به رگولاتور ششمرحلهای نیاز دارند
این مدل بهخصوص در پروژههای Retrofit و تعمیر تابلوهای قدیمی میتواند مورد توجه قرار گیرد؛ البته قبل از جایگزینی باید نقشه سیمبندی و مشخصات نسخه موجود بررسی شود.
ابعاد نصب BLR-CB06
راهنمای نصب BLR-CB نشان میدهد این کنترلر برای نصب روی پنل طراحی شده و ابعاد برش پنل 138 × 138 میلیمتر است. همچنین نصب توسط پیچ یا براکتهای جانبی انجام میشود.
این موضوع هنگام جایگزینی یک رگولاتور قدیمی اهمیت زیادی دارد؛ زیرا اگر ابعاد برش پنل متفاوت باشد، ممکن است نیاز به اصلاح مکانیکی تابلو وجود داشته باشد.
نکات مهم نصب و راه اندازی برای تکنسین
قبل از راهاندازی BLR-CB06، ابتدا باید ولتاژ و فرکانس شبکه با پلاک تجهیز مطابقت داده شود. سپس نسبت CT بررسی و حالت ورودی 1A یا 5A متناسب با CT تنظیم شود. اتصال ولتاژ اندازهگیری نیز باید دقیقاً مطابق نقشه ترمینال انجام شود. در راهنمای BLR-CB تأکید شده که مسیر اندازهگیری ولتاژ و محل اتصال آن باید مطابق نقشه باشد.
پس از اتصال صحیح، مقدار ضریب توان و جهت بار بررسی میشود. سپس زمان تأخیر کلیدزنی و تعداد مراحل تنظیم میشود.
اگر مراحل خازنی بهدرستی وارد مدار نمیشوند، اولین مواردی که باید بررسی شوند عبارتاند از:
- نسبت CT
- محل نصب CT
- جهت CT
- اتصال ولتاژ اندازهگیری
- تنظیم تعداد مراحل
- سلامت کنتاکتورها
- سلامت فیوزهای خازن
- سلامت خود خازنها
- تنظیم زمان تأخیر
- مقدار ظرفیت هر مرحله
در راهنمای عیبیابی BLR-CB نیز مواردی مانند CT اشتباه، تنظیم نادرست و خرابی خازن یا فیوز بهعنوان دلایل احتمالی عملکرد نادرست سیستم مطرح شدهاند.
راه های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- طراحی تخصصی برای اصلاح ضریب توان
- مناسب برای بانک خازنی اتوماتیک
- تشخیص مراحل متصل و غیرمتصل
- مناسب برای تعمیر و بازسازی تابلوهای قدیمی BELUK
- محصولی از نسل قدیمی رگولاتورهای BELUK است و نباید امکانات مدلهای جدید BLR-CM یا CXplus را به آن نسبت داد.
- در سایت فعلی BELUK صفحه محصول مستقلی برای BLR-CB06 در دسترس نیست و بخش عمده مستندات آن در قالب راهنمای قدیمی BLR-CB قابل دسترسی است.
- قابلیتهای مدرن مانند Modbus، مانیتورینگ پیشرفته هارمونیک و ثبت اطلاعات را نباید بدون بررسی کد کامل تجهیز به این مدل نسبت داد.
