شاسی دوبل اشنایدر XB4BL73415

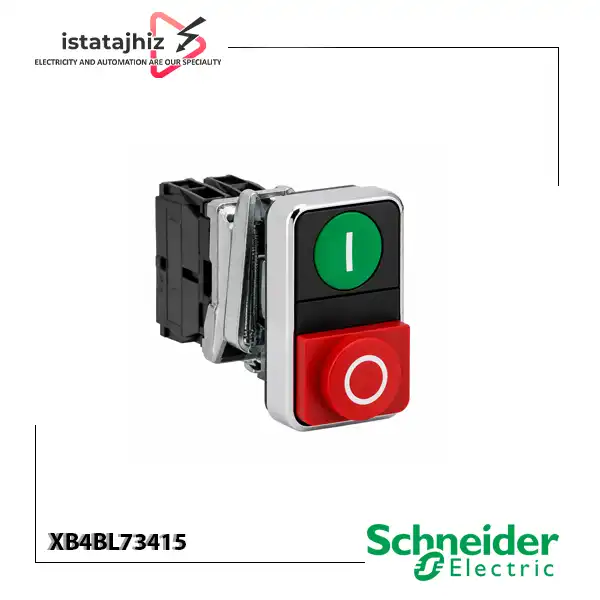

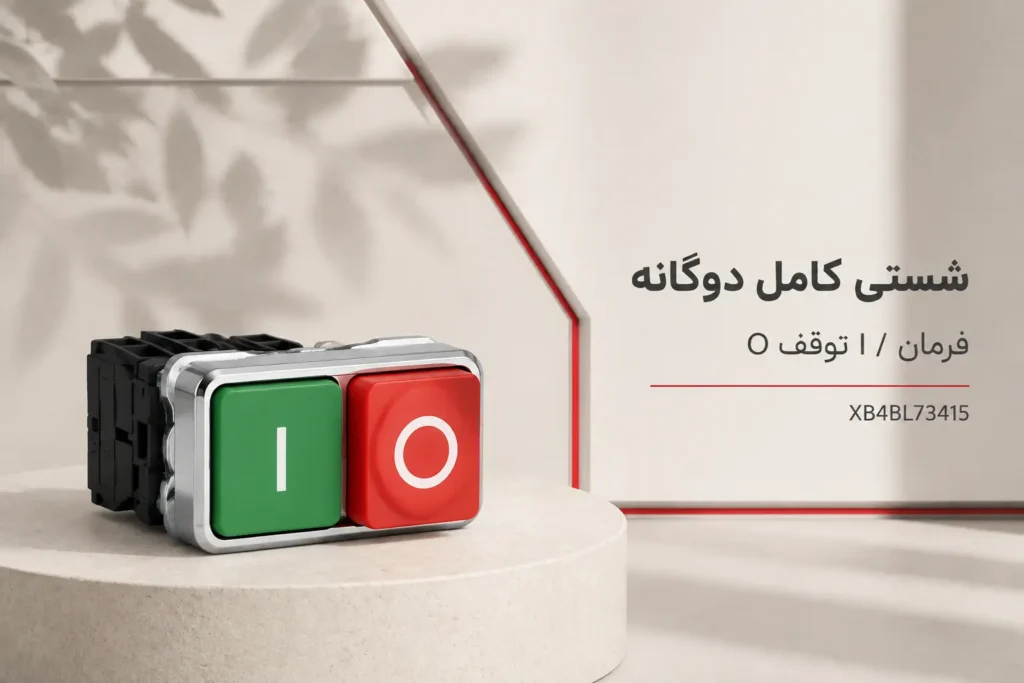

شاسی دوبل XB4BL73415 از سری Harmony XB4 یک شستی فرمان صنعتی دوطرفه از برند اشنایدر الکتریک است که برای کنترل مستقیم و لحظه‌ای تجهیزات در تابلوهای برق و ماشین‌آلات طراحی شده است. این مدل دارای دو کلید فشاری مجزا در یک بدنه بوده که بخش سبز با علامت I به‌صورت Flush یا هم‌سطح و بخش قرمز با علامت O به‌صورت Projecting یا برجسته طراحی شده است.

ساختار کنتاکتی این شاسی شامل 1NO + 1NC است و هر دو اپراتور دارای مکانیزم Spring Return هستند؛ بنابراین پس از فشردن و رها کردن، به وضعیت اولیه بازمی‌گردند. ترکیب فرمان سبز I و قرمز O، این محصول را برای طراحی پنل‌های Start/Stop و فرمان‌های روشن/خاموش در تجهیزات صنعتی بسیار کاربردی می‌کند.

بدنه فلزی با روکش کروم، قطر نصب استاندارد 22 میلی‌متر و مقاومت مناسب در برابر شرایط محیطی، باعث شده XB4BL73415 برای تابلوهای فرمان، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون انتخاب مناسبی باشد. این محصول از کنتاکت‌های استاندارد با ساختار Slow-Break استفاده می‌کند و قابلیت Positive Opening نیز مطابق استاندارد EN/IEC 60947-5-1 برای آن ذکر شده است.

مشخصات فنی شاسی Schneider XB4BL73415

عملکرد شاسی سبز I و قرمز O

XB4BL73415 دارای دو بخش فرمان مجزا است. دکمه سبز با علامت I به‌صورت هم‌سطح طراحی شده و دکمه قرمز با علامت O برجسته است. این طراحی باعث می‌شود اپراتور بتواند دو فرمان را به‌صورت واضح از یکدیگر تشخیص دهد.

در ساختار داخلی محصول، یک کنتاکت NO و یک کنتاکت NC وجود دارد. به‌طور معمول در طراحی مدارهای فرمان، کنتاکت NO می‌تواند برای ارسال فرمان وصل و کنتاکت NC برای فرمان قطع یا ایجاد اینترلاک مورد استفاده قرار گیرد؛ با این حال، نحوه سیم‌بندی نهایی باید مطابق نقشه و منطق مدار کنترل انجام شود.

کورس تغییر وضعیت الکتریکی کنتاکت NC حدود 1.5 میلی‌متر و برای کنتاکت NO حدود 2.6 میلی‌متر است. کورس کلی حرکت نیز 4.3 میلی‌متر اعلام شده است. نیروی عملکرد برای NC حدود 3.5 نیوتن و برای NO حدود 3.8 نیوتن است.

کاربردهای شستی دوبل XB4BL73415

این شستی برای تجهیزاتی مناسب است که به دو فرمان لحظه‌ای در یک محل نصب نیاز دارند. ترکیب سبز I و قرمز O باعث می‌شود کاربرد آن در پنل‌های کنترل برای اپراتور قابل تشخیص‌تر باشد.

از مهم‌ترین کاربردهای XB4BL73415 می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق و فرمان صنعتی
• پنل‌های کنترل ماشین‌آلات
• مدارهای Start/Stop
• کنترل کنتاکتور و رله
• ماشین‌آلات تولید و مونتاژ
• سیستم‌های اتوماسیون صنعتی
• تجهیزات موتوری
• خطوط بسته‌بندی
• پنل‌های اپراتوری
• مدارهای ورودی و فرمان PLC

در بسیاری از کاربردها، بخش سبز محصول می‌تواند در نقش شاسی استارت و بخش قرمز برای فرمان توقف مورد استفاده قرار گیرد؛ البته رنگ و عملکرد نهایی باید با استانداردهای ایمنی و نقشه مدار دستگاه هماهنگ باشد.

عملکرد الکتریکی و ظرفیت کنتاکت‌ها

کنتاکت‌های XB4BL73415 از آلیاژ نقره-نیکل Ag/Ni ساخته شده‌اند. جریان حرارتی متعارف محصول 10 آمپر، ولتاژ عایقی نامی 600 ولت و تحمل ولتاژ ضربه‌ای آن 6 کیلوولت است.

برای کاربردهای AC-15، جریان عملیاتی مجاز شامل 3 آمپر در 240 ولت AC و 6 آمپر در 120 ولت AC است. در کاربردهای DC-13 نیز ظرفیت جریان با افزایش ولتاژ کاهش پیدا می‌کند؛ برای مثال مقدار 0.27 آمپر در 250 ولت DC در دیتاشیت ذکر شده است.

بنابراین نباید صرفاً بر اساس مقدار Ith = 10A این شاسی را برای هر نوع بار 10 آمپری مناسب در نظر گرفت. هنگام انتخاب، باید نوع بار، ولتاژ و رده کاری مدار بررسی شود؛ این موضوع به‌خصوص در مدارهای دارای بار القایی مانند کنتاکتور و رله اهمیت دارد.

مقاومت در شرایط صنعتی

XB4BL73415 دارای حفاظت محیطی IP67، IP69 و IP69K است و استانداردهای NEMA 4X و NEMA 13 نیز برای آن ذکر شده‌اند. همچنین مقاومت در برابر شست‌وشوی پرفشار تا فشار 7 مگاپاسکال در دمای 55 درجه سانتی‌گراد و فاصله 0.1 متر در دیتاشیت محصول آمده است.

مقاومت در برابر لرزش تا 5gn در بازه 2 تا 500 هرتز و مقاومت در برابر شوک تا 30gn برای 18 میلی‌ثانیه و 50gn برای 11 میلی‌ثانیه نیز از دیگر مشخصات محیطی محصول هستند.

این ویژگی‌ها باعث می‌شوند شاستی برای بسیاری از محیط‌های صنعتی دارای لرزش، گردوغبار و رطوبت مناسب باشد؛ با این حال، میزان حفاظت نهایی مجموعه به کیفیت نصب و آب‌بندی پنل نیز وابسته است.

نصب و نحوه سیم‌بندی XB4BL73415

این شاسی برای نصب روی پنل با قطر اسمی 22 میلی‌متر طراحی شده و قطر پیشنهادی سوراخ نهایی 22.5 میلی‌متر است. هنگام طراحی پنل باید حداقل فاصله لازم بین تجهیزات فرمان در نظر گرفته شود تا نصب و سیم‌بندی بدون تداخل انجام شود.

اتصال سیم از طریق ترمینال‌های پیچی انجام می‌شود. دیتاشیت امکان استفاده از سیم تا 2 × 1.5 میلی‌متر مربع با سرسیم و حداقل 1 × 0.22 میلی‌متر مربع بدون سرسیم را مشخص کرده است.

گشتاور پیشنهادی برای سفت کردن ترمینال‌ها بین 0.8 تا 1.2 نیوتن‌متر است. برای حفاظت در برابر اتصال کوتاه نیز استفاده از فیوز کارتریجی gG با جریان 10 آمپر مطابق مشخصات دیتاشیت ذکر شده است.

نکته ایمنی: پیش از نصب یا سیم‌بندی، مدار باید کاملاً بدون ولتاژ باشد و اتصال کنتاکت NO و NC مطابق نقشه مدار انجام شود. نصب تجهیزات فرمان صنعتی بهتر است توسط تکنسین یا فرد دارای صلاحیت فنی انجام شود.

نحوه نگهداری و سرویس

XB4BL73415 به دلیل طراحی صنعتی به نگهداری پیچیده‌ای نیاز ندارد، اما بازدید دوره‌ای می‌تواند به حفظ عملکرد آن کمک کند.

• عملکرد هر دو شستی سبز و قرمز را به‌صورت دوره‌ای بررسی کنید.
• مطمئن شوید هر دو اپراتور پس از رها شدن به‌درستی به حالت اولیه بازمی‌گردند.
• از وارد کردن ضربه شدید به هدهای شاسی جلوگیری کنید.
• اتصالات ترمینال را از نظر شل‌شدن بررسی کنید.
• محل نصب و حلقه نگهدارنده را کنترل کنید.
• در محیط‌های آلوده، سطح شاستی و اطراف آن را تمیز نگه دارید.
• از اعمال بار خارج از رده کاری مجاز کنتاکت‌ها خودداری کنید.
• در صورت مشاهده عملکرد نامنظم یا آسیب مکانیکی، محصول و مدار مربوطه بررسی شود.

نکات مهم پیش از خرید

قبل از انتخاب XB4BL73415 بهتر است این موارد را با نیاز پروژه خود مطابقت دهید:

• محصول دارای دو شستی در یک مجموعه است.
• ترکیب کنتاکت آن 1NO + 1NC است.
• هر دو فرمان دارای عملکرد Spring Return هستند.
• محصول چراغ‌دار نیست.
• برای نصب به سوراخ استاندارد 22.5 میلی‌متری نیاز دارد.
• بخش سبز دارای علامت I و بخش قرمز دارای علامت O است.
• نوع بار باید با رده کاری AC-15 یا DC-13 تطبیق داده شود.
• فضای کافی برای نصب و سیم‌بندی پشت پنل در نظر گرفته شود.
• برای مدارهای Start/Stop باید نحوه اتصال کنتاکت‌ها مطابق نقشه مدار باشد.
• درجه حفاظت نهایی به کیفیت نصب روی پنل نیز وابسته است.

استانداردها و قابلیت اطمینان

XB4BL73415 مطابق استانداردهای EN/IEC 60947-1، EN/IEC 60947-5-1، EN/IEC 60947-5-4، EN/IEC 60947-5-5، UL 508 و CSA C22.2 No.14 طراحی شده است. همچنین گواهی‌هایی از جمله UL Listed، CSA، DNV، BV، RINA و Lloyd’s Register برای محصول درج شده‌اند.
