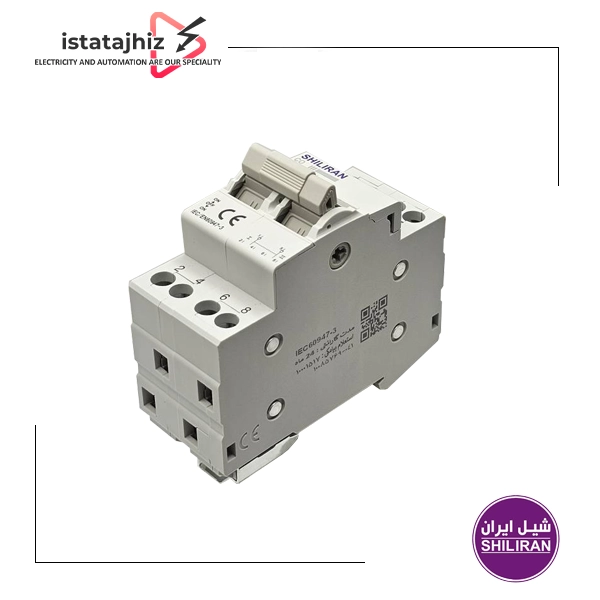

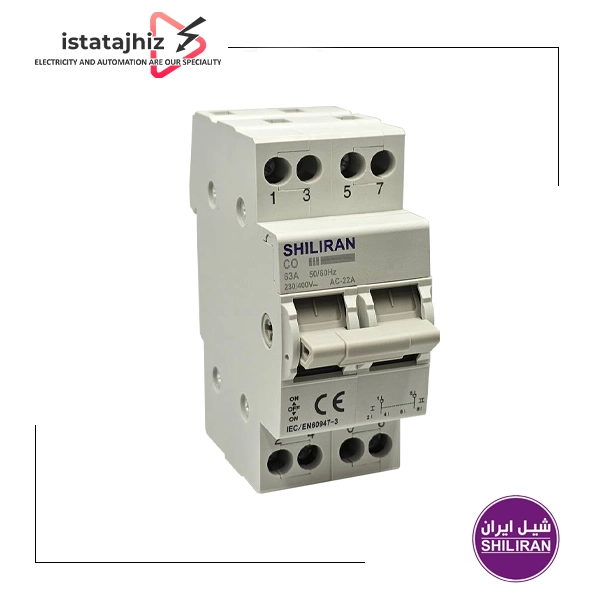

کلید چنج اور 63 آمپر دستی SHIL IRAN

کلید چنج اور (Changeover Switch) یا کلید دو طرفه دستی شیل ایران با ظرفیت جریان ۶۳ آمپر، یک تجهیز کلیدی در سیستم‌های توزیع برق و تابلوهای فرمان است. وظیفه اصلی این قطعه، انتقال ایمن و کنترل‌شده‌ی بار الکتریکی بین دو منبع تغذیه مجزا (مانند برق شهر و ژنراتور) به صورت دستی است تا از تداخل دو منبع و بروز اتصالی‌های خطرناک جلوگیری شود.

مشخصات فنی (Technical Specifications)

با توجه به اطلاعات درج شده بر روی بدنه تجهیز، مشخصات فنی این کلید به شرح زیر است:

• جریان نامی (In): 63A (آمپر)
• ولتاژ کاری نامی (Ue): $\sim$ (ولت متناوب)
• فرکانس کاری: 50/60Hz
• تعداد پل: ۲ پل (مناسب برای سیستم‌های تک‌فاز جهت قطع و وصل همزمان فاز و نول)
• دسته بندی کاربری (Utilization Category): AC-22A (این استاندارد نشان‌دهنده قابلیت سوئیچینگ بارهای ترکیبی مقاومتی و القایی با اضافه بارهای متوسط است).
• استاندارد مرجع: IEC/EN 60947-3 (استاندارد بین‌المللی تجهیزات قطع و وصل ولتاژ پایین)
• تاییدیه‌ها: دارای نشان CE اروپا

ویژگی‌ها و مزایای ساختاری

1. مکانیزم قطع صفر (موقعیت OFF): این کلید دارای سه وضعیت (I – OFF – II) است. وجود حالت قطع کامل در وسط، تضمین می‌کند که در هنگام تغییر منبع، آرک (جرقه) خاموش شده و هیچ‌گاه دو منبع تغذیه با یکدیگر موازی (اتصال کوتاه) نمی‌شوند.
2. طراحی ماژولار و استاندارد: ابعاد این کلید به گونه‌ای طراحی شده است که به راحتی در کنار سایر فیوزهای مینیاتوری بر روی ریل استاندارد (DIN Rail) در داخل جعبه فیوز یا تابلوی برق نصب می‌گردد.
3. بدنه مقاوم: استفاده از مواد پلیمری نسوز در ساخت بدنه، مقاومت حرارتی و عایقی بالایی را برای جلوگیری از بروز حوادث الکتریکی فراهم کرده است.
4. نمایشگر وضعیت کنتاکت‌ها: نقشه مداری چاپ شده روی محصول به وضوح وضعیت ترمینال‌های ورودی و خروجی در حالت‌های مختلف را به تکنسین نشان می‌دهد.

کاربردهای اصلی

استفاده از کلید چنج اور ۶۳ آمپر دو پل شیل ایران در سناریوهای زیر بسیار پرکاربرد است:

• جابجایی بین برق شهر و ژنراتور: در منازل مسکونی، ویلاها، فروشگاه‌ها و کارگاه‌های کوچک که از موتور برق‌های تک‌فاز به عنوان برق اضطراری استفاده می‌کنند.
• سیستم‌های خورشیدی (آف‌گرید): برای سوئیچ کردن بار مصرفی بین برق شبکه شهری و خروجی اینورتر خورشیدی.
• ایزولاسیون کامل سیستم: به دلیل دو پل بودن، این کلید می‌تواند فاز و نول را به طور همزمان قطع کند که بالاترین سطح ایمنی را در هنگام تعمیرات و نگهداری شبکه فراهم می‌آورد.

راهنمای عملکرد کلید (عملکرد ۳ وضعیتی)

• وضعیت I (بالا): تغذیه مدار از منبع اول (مثلاً شبکه برق شهری). در این حالت ترمینال‌های ورودی ۱ و ۵ به خروجی‌های ۲ و ۶ متصل می‌شوند.
• وضعیت OFF (وسط): قطع کامل مدار. هیچ‌کدام از منابع به بار مصرفی متصل نیستند.
• وضعیت II (پایین): تغذیه مدار از منبع دوم (مثلاً موتور برق یا UPS). در این حالت ترمینال‌های ورودی ۳ و ۷ به خروجی‌های ۴ و ۸ متصل می‌شوند.

نکته ایمنی: با توجه به جریان عبوری بالای این تجهیز (63A)، سایز کابل‌های ورودی و خروجی باید به درستی و توسط تکنسین مجرب محاسبه و سرسیم‌بندی شود تا از داغ شدن ترمینال‌ها در زیر بار کامل جلوگیری به عمل آید.
