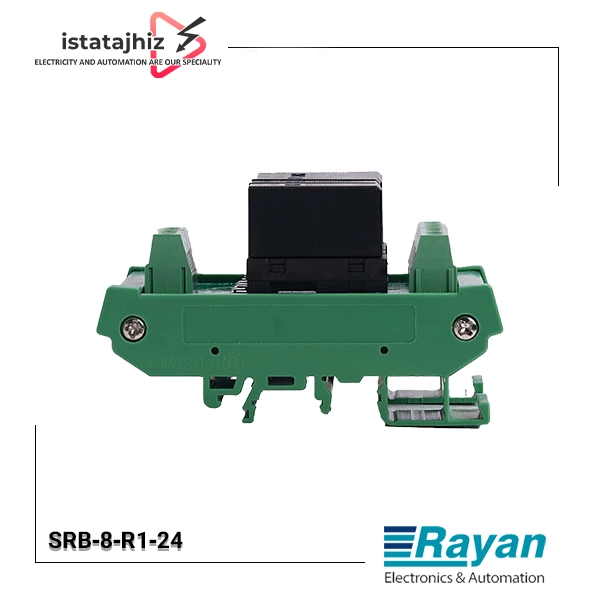

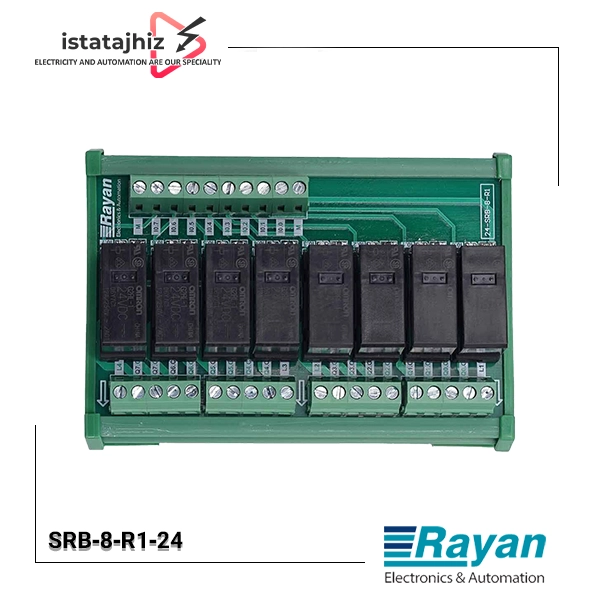

رله برد 8 تایی 24Vdc مدل 24-SRB-8-R1 یک ماژول واسط صنعتی برای ارتباط ایمن بین خروجیهای PLC، کنترلرهای صنعتی و تجهیزات قدرت است. در سیستمهای اتوماسیون صنعتی به دلیل قیمت بالا و حساسیت کنترلرها، استفاده مستقیم از خروجی PLC برای راهاندازی بارهای خارجی توصیه نمیشود. به همین دلیل رله بردهای واسط بهعنوان یک لایه حفاظتی و ایزولاسیون بین کنترلر و تجهیزات خارجی استفاده میشوند.
این رله برد با 8 رله صنعتی Omron، تغذیه 24 ولت DC و کنتاکتهای NO و NC طراحی شده و گزینهای بسیار مناسب برای تابلوهای کنترل، سیستمهای مانیتورینگ صنعتی، ماشینآلات صنعتی و خطوط تولید محسوب میشود.
وجود دیود هرزگرد دوطرفه در ورودیها باعث حفاظت کامل خروجیهای ترانزیستوری PLC در برابر ولتاژهای القایی میشود و LED مجزا برای هر رله نیز وضعیت عملکرد هر کانال را بهصورت واضح نمایش میدهد.
ویژگیهای کلیدی رلهبرد 24‑SRB‑8‑R1
- تغذیه استاندارد 24Vdc مناسب PLCها و کنترلرهای صنعتی
- استفاده از رله Omron با دوام بالا
- هر رله با کنتاکت 1NO + 1NC
- ظرفیت سوئیچینگ 10A @ 250Vac / 10A @ 30Vdc
- دارای LED نمایشگر مجزا برای هر کانال
- حفاظت ورودی با دیود هرزگرد دوطرفه
- سیمکشی آسان با یک پایه مشترک ورودی
- خروجیها با پایه مشترک برای هر دو رله
- مناسب برای رلهکردن خروجیهای ترانزیستوری PLC
- نصب ریل مونت (DIN Rail 35mm)
- ابعاد استاندارد: 122×87×52 میلیمتر
معرفی تخصصی رلهبرد 8 تایی 24Vdc رایان
1) مناسب برای PLC و کنترلرهای صنعتی
در سیستمهای اتوماسیون، خروجیهای PLC به دلیل قیمت بالا و حساسیت زیاد نباید مستقیماً بارهای قدرت یا سیمپیچها را راهاندازی کنند.
این رله برد نقش واسط ایزولاسیون و حفاظت را ایفا میکند.
2) مجهز به دیود هرزگرد
خروجیهای ترانزیستوری PLC در برابر پالسهای معکوس سیمپیچ بسیار آسیبپذیرند.
دیود دوطرفه محافظ روی رلهبرد، این خطر را بهطور کامل حذف میکند.
3) سیمکشی سریع با پایه مشترک
وجود یک پایه مشترک برای همه ورودیها باعث کاهش چشمگیر سیمکشی و تمیزی تابلو میشود.
4) رله Omron – عمر و کیفیت بالا
رلههای Omron از شناختهشدهترین رلهها در سطح جهانی هستند و عملکرد دقیق، لرزش کم و دوام بسیار بالا دارند.
کاربردهای رلهبرد 24‑SRB‑8‑R1
این رلهبرد مناسب طیف گستردهای از پروژههاست:
- ورودی/خروجی PLCهای صنعتی
- کنترل پمپها، شیر برقیها، موتورها
- تابلوهای برق و اتوماسیون ساختمان
- سیستمهای BMS
- کنترل روشنایی صنعتی
- ایزولهسازی سیگنال بین سیستم فرمان و بار
- ماشینسازی و خطوط تولید
مشخصات فنی رلهبرد 24‑SRB‑8‑R1
- مدل: 24‑SRB‑8‑R1
- تعداد رله: 8 عدد
- برند رله: Omron
- ولتاژ تغذیه: 24 ولت DC
- ظرفیت جریان رله: 10 آمپر در 250Vac و 10 آمپر در 30Vdc
- ولتاژ کنتاکت: 250Vac
- ولتاژ عایقی ترمینالها: 300Vac
- نوع نصب: ریل DIN سایز 35 میلیمتر
- چیدمان ترمینالهای ورودی: 8 ورودی مجزا با یک پایه مشترک
- چیدمان ترمینالهای خروجی: پایه مشترک برای هر دو رله، خروجی NO و NC جداگانه
- نشانگر: LED قرمز برای هر کانال
- ابعاد: 122×87×52 میلیمتر
- سطح مقطع سیم قابل اتصال: 0.3 تا 1.5 میلیمتر مربع
قیمت و خرید رلهبرد 8 تایی 24VDC مدل 24‑SRB‑8‑R1 از فروشگاه ایستاتجهیز لالهزار
برای دریافت قیمت روز، استعلام موجودی قطعی، دریافت مشاوره فنی و ثبت سفارش، میتوانید با کارشناسان فروشگاه ایستاتجهیز لالهزار تماس بگیرید.
فروشگاه ایستاتجهیز لالهزار با ارائه محصولات اصل، تحویل سریع و پشتیبانی تخصصی در حوزه برق صنعتی و اتوماسیون، امکان خریدی مطمئن و متناسب با نیاز پروژه شما را فراهم میکند. همچنین انتخاب بهترین رلهبرد بر اساس نوع PLC، جریان مصرفی بار و شرایط تابلو برق با راهنمایی مهندسان فروش این مجموعه امکانپذیر است.
