ترموستات دیجیتال یا دماسنج دیجیتال یک تجهیز هوشمند کنترلی است که با اندازه گیری دما توسط حسگر و کنترل بار الکتریکی، امکان حفظ دمای محیط یا فرآیند را در محدوده مشخص فراهم می کند. این نوع ترموستات ها به دلیل دقت بالا، نمایش دیجیتال دما، قابلیت تنظیم هیسترزیس و برنامه ریزی، جایگزین مناسبی برای نمونه های مکانیکی هستند.
با یادگیری اصول نصب و سیم کشی درست، می توانید هر مدل ترموستات دیجیتال را بدون آسیب به دستگاه و با عملکرد ایمن راه اندازی کنید.
انواع ترموستات دیجیتال و کاربرد آنها
ترموستات دیجیتال فقط یک مدل ساده با نمایشگر دما نیست؛ این دستگاه ها در مدل ها و قابلیت های مختلف تولید می شوند تا برای نیازهای متنوع، از یک گلخانه کوچک تا یک سیستم HVAC صنعتی پیچیده، قابل استفاده باشند. آشنایی با انواع آن ها باعث می شود انتخابتان دقیق تر، کاربردتان بهینه تر و عمر سیستم صنعتی شما طولانی تر باشد.
ترموستات دیجیتال تک مرحله (Single Stage)
این ساده ترین نوع ترموستات دیجیتال است که برای کنترل یک بار (بار گرمایشی یا سرمایشی) طراحی شده.
کاربردها:
- کنترل دمای یک بخاری برقی یا المنت
- راه اندازی یک کولر یا چیلر کوچک
- سیستم های نگهداری مواد غذایی در یخچال های کوچک صنعتی
- ویژگی مهم: خروجی آن فقط در یک نقطه دمایی تغییر وضعیت می دهد.
ترموستات دیجیتال دو مرحله (Two Stage)
در این مدل، ترموستات دو خروجی مستقل دارد و می توانند برای کنترل دو بار مختلف، یا دو مرحله از یک فرآیند استفاده شوند. مثلاً در یک سیستم سرمایش، ابتدا فن روشن شود و اگر دما همچنان بالا رفت، کمپرسور فعال گردد.
کاربردها:
- سردخانه های بزرگ که چند مرحله سرمایش دارند
- سیستم های تهویه مطبوع مرکزی با فن و کمپرسور
- خطوط تولیدی که کنترل چند ناحیه دمایی نیاز دارند
ترموستات دیجیتال چند مرحله و برنامه پذیر (Multi-stage / Programmable)
این نوع نه تنها بیش از دو مرحله خروجی دارد، بلکه قابلیت برنامهریزی زمانبندی (Schedule) و حتی تعریف سناریوهای مختلف برای ساعات یا روزهای هفته را فراهم می کند.
کاربردها:
- سیستم های HVAC ساختمان های اداری
- گلخانه های صنعتی با گرمایش، سرمایش و تهویه همزمان
- سالن های تولید که در ساعات مختلف شبانه روز به شرایط متفاوت نیاز دارند
ترموستات دیجیتال با سنسورهای چندگانه
این مدل ها می توانند چند سنسور دما را همزمان مانیتور کنند و حتی میانگین یا حداکثر/حداقل آن ها را مبنای تصمیم گیری قرار دهند.
کاربردها:
- سیستم های نظارت بر چند نقطه در یک سردخانه
- کنترل دما در چند اتاق با یک دستگاه مرکزی
- خطوط فرآیند که هم دمای محیط و هم دمای محصول باید کنترل شود
ترموستات دیجیتال صنعتی با خروجی های خاص
این نوع، علاوه بر رله، ممکن است خروجی آنالوگ (۴–۲۰ میلیآمپر یا ۰–۱۰ ولت) برای اتصال به PLC یا سیستم های BMS داشته باشد.
کاربردها:
- صنایع غذایی و دارویی
- اتوماسیون صنعتی و تجهیزات پیشرفته
- پروژه های ساختمانی هوشمند
نحوه خواندن نقشه ترموستات دیجیتال و علائم استاندارد

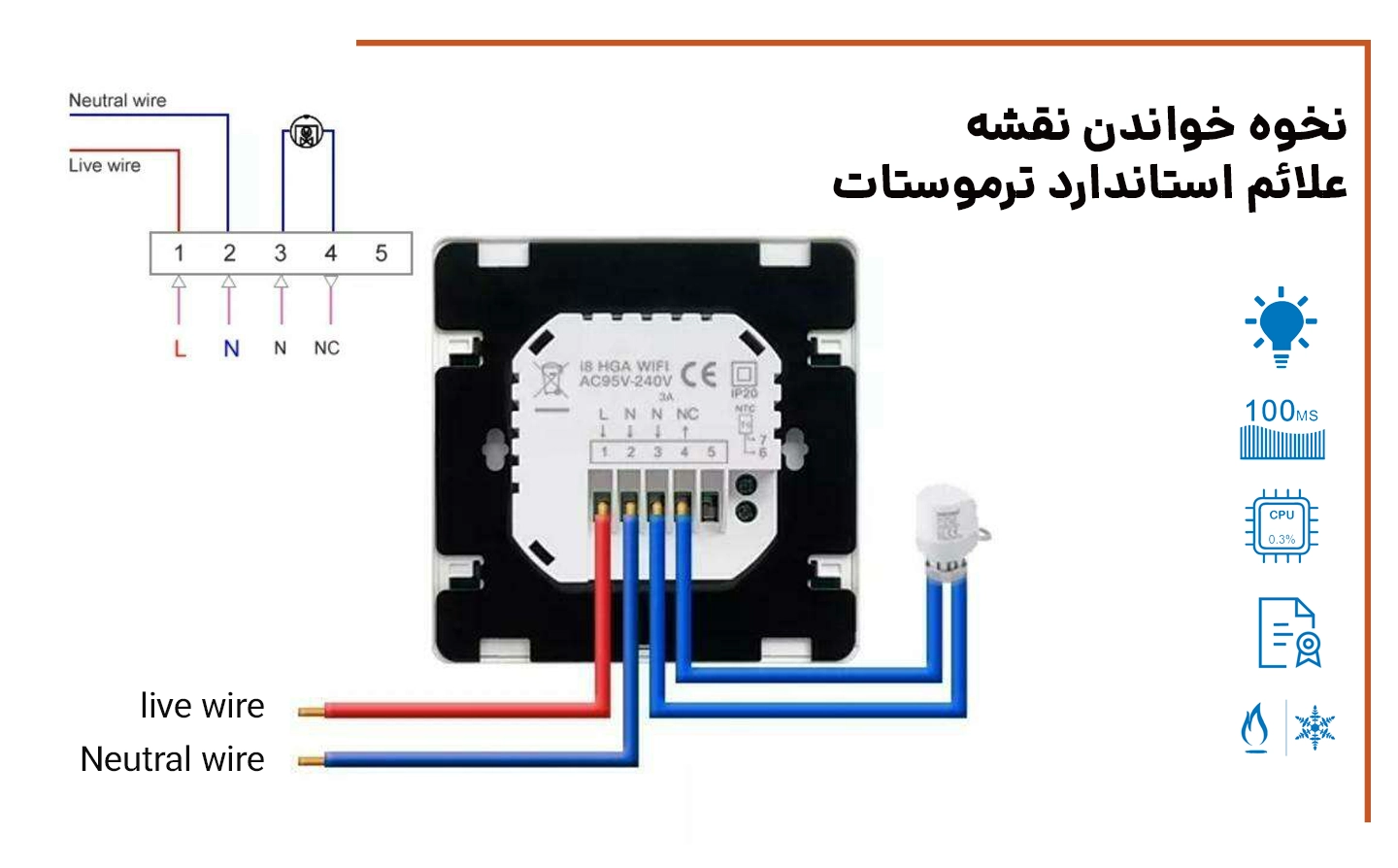

قبل از هرگونه آموزش نصب کنترلر دما یا سیم کشی ترموستات دیجیتال، آشنایی با نقشه و علائم استاندارد این تجهیز ضروری است. تولیدکنندگان، برای ساده تر کردن فرایند نصب، در پشت یا کنار دستگاه یک شماتیک قرار می دهند که نشان می دهد هر پایه یا ترمینال مخصوص چه کاربردی است. مهم ترین علامت ها معمولاً شامل ورودی تغذیه، ورودی سنسور و خروجی رله هستند.
ورودی تغذیه (Supply / Power / L و N): این قسمت محل اتصال برق اصلی است. در مدل های مختلف، ولتاژ ورودی ممکن است ۲۲۰ ولت AC یا 110 ولت AC یا حتی 12/24 ولت DC باشد. رعایت ولتاژ صحیح حیاتی است، چون اتصال اشتباه می تواند مدار دستگاه را بسوزاند.
ورودی سنسور (Input / Sensor): این پایه ها برای اتصال حسگر دما (مثل ترموکوپل یا PT100) هستند. هرگز برق شبکه را به این بخش وصل نکنید؛ چون این ورودی ها فقط مخصوص سیگنال های کم ولتاژ و حساس هستند.
خروجی رله (COM, NO, NC):
- پایه COM (پایه مشترک) ورودی برق یا فرمان شما را دریافت می کند.
- پایه NO (Normally Open) یعنی مسیر در حالت عادی باز است و فقط هنگام فعال شدن خروجی بسته می شود.
- پایه NC (Normally Closed) برعکس است؛ در حالت عادی بسته است و هنگام فعال شدن باز می شود.
برای تسلط بیشتر، بهتر است قبل از شروع کار، علامت ها را با یک مولتی متر یا دفترچه راهنمای دستگاه تطبیق دهید.
نحوه سیم کشی ترموستات دیجیتال
سیم کشی ترموستات باید با دقت و رعایت کامل اصول ایمنی انجام شود. یک سیم کشی صحیح نه تنها عمر دستگاه را افزایش می دهد، بلکه از بروز حوادثی مثل اتصال کوتاه و برق گرفتگی جلوگیری می کند.
مراحل پیشنهادی سیم کشی ترموستات دیجیتال:
- قطع برق قبل از شروع کار: همیشه قبل از باز کردن ترموستات یا دست زدن به کابل ها، فیوز یا کلید اصلی برق را قطع کنید.
- اتصال تغذیه: سیم فاز را به پایانه L یا Supply و سیم نول را به N متصل کنید. برای برق DC، قطب مثبت و منفی را طبق علامت ها وصل کنید.
- نصب سنسور: سنسور دما را به ورودی مشخص شده وصل کنید. در ترموکوپل ها، رعایت پلاریته (+ و -) مهم است. در PT100 معمولاً یک سیم سفید و دو سیم قرمز وجود دارد که ترتیب اتصال باید مطابق نقشه باشد.
- اتصال خروجی رله: برق فاز را وارد پایه COM کنید و بر اساس نیاز، خروجی را از NO یا NC به بار (مثلاً المنت یا پمپ) ببرید.
- کنترل و تست: بعد از اتمام سیم کشی، ابتدا با مولتی متر اتصالات را بررسی کنید، سپس برق را وصل و عملکرد دستگاه را تست کنید.
برای بارهایی که جریان آنها بیش از ۵ آمپر است، به جای اتصال مستقیم، خروجی رله ترموستات را به بوبین کنتاکتور متصل کنید تا فشار زیادی به رله داخلی وارد نشود.
نحوه اتصال ترموستات به المنت
ترموستات برای کنترل دمای المنت بهصورت سری در مسیر برق آن قرار میگیرد تا با رسیدن دما به مقدار تنظیمشده، جریان برق را قطع یا وصل کند. در این روش، فاز برق ابتدا وارد ترموستات شده و سپس از خروجی ترموستات به المنت میرود، در حالیکه نول معمولاً بهصورت مستقیم به المنت متصل میشود. با افزایش دما و رسیدن به حد تنظیمشده، ترموستات مدار را قطع کرده و از داغ شدن بیشازحد المنت جلوگیری میکند. انتخاب ترموستات با ولتاژ و جریان متناسب با توان المنت اهمیت زیادی در ایمنی و عملکرد صحیح سیستم دارد.
🔹 قطع کامل برق قبل از شروع کار
🔹 اتصال فاز ورودی به ترمینال ورودی ترموستات
🔹 اتصال خروجی ترموستات به یکی از پایههای المنت
🔹 اتصال نول برق به پایه دیگر المنت بهصورت مستقیم
🔹 در صورت وجود، اتصال ارت (زمین) به بدنه المنت
🔹 تنظیم دمای موردنظر روی ترموستات و تست عملکرد
✅ نکته ایمنی: حتماً از ترموستات مناسب توان المنت استفاده کنید و اتصالات را با ترمینال استاندارد و عایقبندی صحیح انجام دهید.
تنظیم ترموستات دیجیتال
بعد از نصب فیزیکی و سیم کشی، نوبت به تنظیم و پیکربندی می رسد. ترموستات های دیجیتال معمولاً دارای منوی داخلی یا دکمه های فشاری هستند که امکان برنامه ریزی دقیق را می دهند.
تنظیم دمای مطلوب (Setpoint): این دما همان محدوده ای است که ترموستات با رسیدن به آن، بار متصل مثل المنت یا سیستم سرمایش را خاموش یا روشن می کند.
هیسترزیس (Hysteresis): فاصله دمایی بین روشن و خاموش شدن مجدد بار است. مثلاً برای جلوگیری از روشن و خاموش شدن پیدرپی، می توانید هیسترزیس را روی ۲ درجه بگذارید.
کالیبراسیون دما (Calibration/Offset): در بعضی مواقع سنسور ممکن است کمی خطا داشته باشد. با گزینه کالیبراسیون می توانید دمای نمایش داده شده را با یک دماسنج مرجع مقایسه و اصلاح کنید.
انتخاب حالت عملکرد (Heating/Cooling): در حالت گرمایشی، ترموستات با پایین آمدن دما، بار را فعال می کند، ولی در حالت سرمایشی، با بالا رفتن دما، بار فعال می شود.
تنظیمات اضافی: مدل های پیشرفته ممکن است قابلیت هایی مانند تاخیر در روشن شدن، آلارم دمایی، یا تنظیم سنسور دوم داشته باشند.
نکته مهم این است که قبل از تغییر هر گزینه، دفترچه راهنمای همان مدل ترموستات را بررسی کنید، چون منوی دستگاه ها می تواند متفاوت باشد.
خطاها و نکات ایمنی نصب ترموستات دیجیتال
نصب ترموستات دیجیتال اگرچه به ظاهر ساده به نظر می رسد، اما کوچک ترین اشتباه می تواند باعث سوختن دستگاه، خرابی سیستم یا حتی خطرات ایمنی برای کاربر شود. آشنایی با خطاهای رایج و رعایت نکات ایمنی، کلید داشتن یک نصب مطمئن و کارکرد بدون دردسر است.
خطاهای رایج در نصب ترموستات دیجیتال
- اتصال اشتباه ورودی برق به پایه سنسور: یکی از مخرب ترین اشتباهات که باعث از کار افتادن دائمی برد اصلی می شود.
- عدم استفاده از فیوز یا محافظ جریان: بدون فیوز حفاظتی، هر اتصال کوتاه یا افزایش ناگهانی جریان ممکن است منجر به سوختن دستگاه یا آتش سوزی شود.
- انتخاب نادرست خروجی رله (NO یا NC): استفاده از پایه اشتباه باعث اختلال در عملکرد یا کارکرد برعکس سیستم می شود.
- بار بیش از ظرفیت رله داخلی: رله های داخلی معمولاً تا ۵ آمپر را پشتیبانی می کنند و بارهای سنگین باید با کنتاکتور یا رله کمکی کنترل شوند.
- نصب در محیط نامناسب: قرار دادن ترموستات در معرض رطوبت، گردوغبار یا ارتعاش بیش از حد باعث کاهش عمر و دقت آن می شود.
نکات ایمنی هنگام نصب ترموستات دیجیتال
- قطع کامل برق قبل از هرگونه دستکاری سیم کشی یا جابجایی.
- بررسی ولتاژ ورودی با مولتی متر قبل از اتصال به دستگاه.
- استفاده از کابل و اتصالات استاندارد با سطح مقطع متناسب با جریان بار.
- عدم عبور مستقیم بار سنگین از خروجی رله و استفاده از سیستم های کمکی برای حفاظت دستگاه.
- اطمینان از اتصال محکم سیم ها به ترمینال ها برای جلوگیری از جرقه یا افزایش مقاومت اتصال.
- رعایت پلاریته در مدل های DC و تطبیق دقیق سیم کشی با نقشه دستگاه.
- بازبینی دوره ای اتصالات و سنسور برای اطمینان از عملکرد صحیح به ویژه در محیط های صنعتی یا حساس.
سخن پایانی
آموزش نصب ترموستات دیجیتال تنها به معنای بستن چند سیم و روشن کردن دستگاه نیست؛ بلکه ترکیبی از شناخت صحیح تجهیزات، درک نقشه ها و علائم استاندارد، و اجرای دقیق سیم کشی ترموستات دیجیتال بر اساس اصول فنی و ایمنی است.
با رعایت مراحل نصب، بررسی دوباره تمامی اتصالات، استفاده از ابزار مناسب و توجه به نکات حفاظتی، نه تنها از خطاها و آسیب های احتمالی جلوگیری می کنید، بلکه طول عمر و دقت عملکرد ترموستات را نیز تضمین خواهید کرد.
به خاطر داشته باشید که انتخاب محصولات استاندارد و نصب اصولی توسط یک متخصص یا با پیروی از یک راهنمای کامل آموزش نصب ترموستات دیجیتال، بهترین سرمایه گذاری برای بهره وری و آرامش خاطر شما در سال های آینده است. چنانچه جهت نصب ترموستات های دیجیتال برند enervy و cntd نیاز به راهنمایی و نقشه نصب داشتید میتوانید به پشتیبانی فروشگاه اتوماسیون صنعتی ایستاتجهیز پیشرو پیام دهید.
